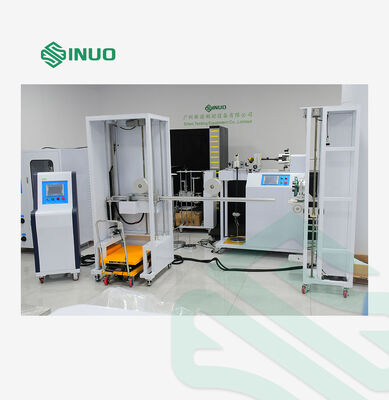

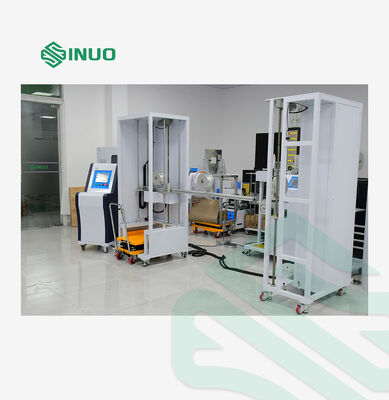

आईईसी 61851-23 केबल एंकरिंग पुल फोर्स एंड टॉर्क टेस्ट डिवाइस फॉर EV AC/DC चार्जिंग स्टेशन

यह यंत्र हैविशेष रूप से विद्युत वाहनों के एसी और डीसी चार्जिंग स्टेशनों पर केबल अंकरेज खींच बल और टोक़ परीक्षण करने के लिए प्रयोग किया जाता है, यह सत्यापित करने और मूल्यांकन करने के लिए कि क्या चार्जिंग स्टेशन के केबल लंगर या केबल फिक्सिंग डिवाइस टर्मिनलों पर कंडक्टरों को खींचने की शक्ति और टोक़ से प्रभावी ढंग से राहत दे सकते हैं,और मानक द्वारा आवश्यक के रूप में निर्दिष्ट तन्यता बल और टोक़ का सामना करने की अपनी क्षमता की जांच करने के लिएउपकरण पीएलसी स्वचालित नियंत्रण और मोटर ड्राइव को अपनाता है, स्थिर प्रदर्शन और उच्च परीक्षण सटीकता के साथ,ईवी चार्जिंग स्टेशन केबल अंकरेज की विश्वसनीयता परीक्षण के लिए मानक परीक्षण आवश्यकताओं को पूरी तरह से पूरा करना.

यह IEC 61851-23:2023 खंड 11 के अनुसार डिजाइन और निर्मित है।6.102, चित्र 110, चित्र 111 और तालिका 114.

परीक्षण सामग्री	ईवी चार्जिंग स्टेशन केबल खींच और टॉर्क परीक्षण

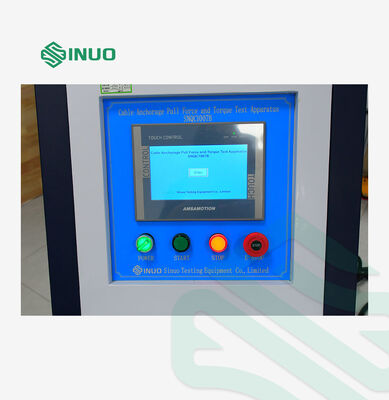

नियंत्रण संचालन मोड	पीएलसी स्वचालित नियंत्रण, टच स्क्रीन संचालन
ड्राइव मोड	विद्युत
खींचें लागू	160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, भारों के अतिव्यापीकरण द्वारा प्राप्त
टॉर्क लागू करें	भारों के अतिस्थापन द्वारा प्राप्त 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें

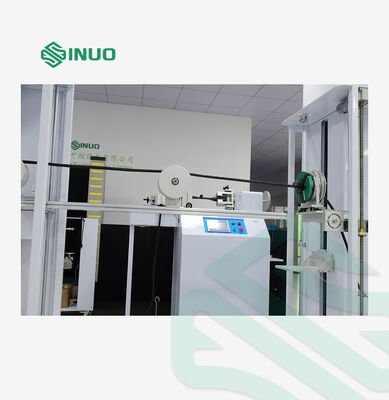

मोर्टार पहिया	R100mm(Ф200mm) ±0.5mm
तन्यता आवृत्ति	1 बार/सेकंड, विद्युत संकेत द्वारा वास्तविक खींच समय का पता लगाया जाता है
खींचने के चक्र	1-999999 चक्र, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है
टोक़ लगाने का समय	0-99H59M59S, पूर्व निर्धारित किया जा सकता है
बिजली की विफलता संरक्षण	बिजली बंद डेटा भंडारण स्मृति समारोह के साथ
फिक्स्चर	यूनिवर्सल क्लैंप, एक सेट
वजन मिलान चयन तालिका
अतिरिक्त विन्यास	उपकरण में 500 से 1200 मिमी (यानी केबल आउटलेट की स्थिति) के बीच समायोज्य स्थिरता की ऊंचाई है,विभिन्न केबल आउटलेट स्थितियों वाले चार्जिंग स्टेशनों की परीक्षण आवश्यकताओं को पूरा करने की अनुमति देता है.

• पीएलसी नियंत्रण + मोटर ड्राइव
• भारों के माध्यम से स्थिर खींच बल; भारों के माध्यम से टोक़ + टोक़ बांह संयोजन
• पूर्व निर्धारित खींचने के चक्र और टोक़ परीक्षण की अवधि; पूरा होने पर स्वचालित रोक
• परीक्षण के पश्चात ईवी चार्जिंग कनेक्टर केबल का अधिकतम अनुमेय विस्थापन मानक सीमाओं के अनुरूप है
• विभिन्न लंबाई के चार्जिंग केबलों से लैस चार्जिंग स्टेशन नमूनों के साथ संगत

• बिजली की आपूर्तिः AC220V±10% / 50 ¢ 60 हर्ट्ज, 1kW
• कार्य तापमानः 0°40°C
• आर्द्रताः 30%~90% आरएच
• आयाम: लगभग W4000×D600×H1850mm
• वजनः लगभग 300 किलोग्राम
