IEC 60529 IPX3~IPX6 इलेक्ट्रॉनिक और ऑटोमोटिव उत्पादों के लिए वाटर स्प्रे परीक्षण उपकरण

आईपीएक्स3/4

स्प्रे नोजल के पैरामीटर

बाहरी व्यास: Ф102 मिमी, गोलाकार व्यास: SФ75.5 मिमी, केंद्र में 1 छेद, 30° पिच पर 24 छेद के 2 आंतरिक वृत्त, 15° पिच पर 96 छेद के 4 बाहरी वृत्त, Ф0.5 मिमी के कुल 121 छेद, पीतल से बने।

जल प्रवाह

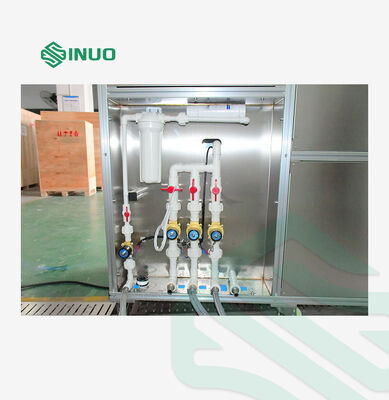

10L/मिनट±5%, फ्लो मीटर रोटामीटर के माध्यम से समायोज्य है, इलेक्ट्रॉनिक फ्लोमीटर वैकल्पिक है

दबाव

50 ~ 150 केपीए, दबाव नापने का यंत्र मापने की सीमा: 0 ~ 0.25 एमपीए

चलती ढाल

एल्यूमीनियम से बना, अलग किया जा सकता है

जल छिड़काव दिशा-निर्देश

पानी के छिड़काव के कोण को समायोजित किया जा सकता है

IPX5/6

नली नोजल के पैरामीटर

IPX5: Ф6.3mm; IPX6: Ф12.5 मिमी

वितरण दर

IPX5: 12.5±0.625L/मिनट

आईपीएक्स6: 100±5 एल/मिनट

नोजल से संलग्नक सतह तक की दूरी

2.8 मीटर (नोजल से टर्नटेबल की केंद्र सतह तक की दूरी, मानक के लिए 2.5-3 मीटर की आवश्यकता होती है)

जल जेट दिशा-निर्देश

जल जेटिंग के कोण को समायोजित किया जा सकता है

सामान्य

नियंत्रण एवं संचालन

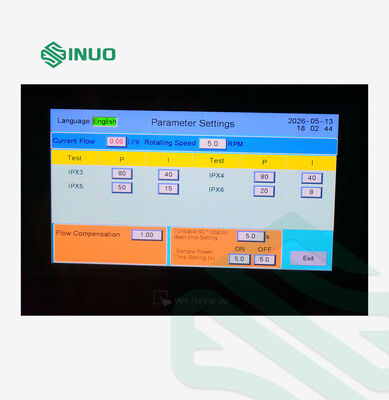

पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली

नोजल स्थिर विधि

स्प्रे नोजल और होज़ नोजल सपोर्ट पर लगे होते हैं

निपीडमान

0~0.25MPa, प्रदर्शित किया जा सकता है

परीक्षण अवधि

0.01S～99.9 मिनट, पूर्व निर्धारित किया जा सकता है

टर्नटेबल

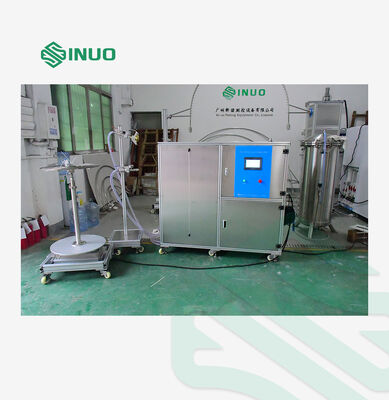

व्यास: Φ600 मिमी, घूर्णन गति: 1r/मिनट, वहन क्षमता: ≤50kgs

जल भंडारण टैंक

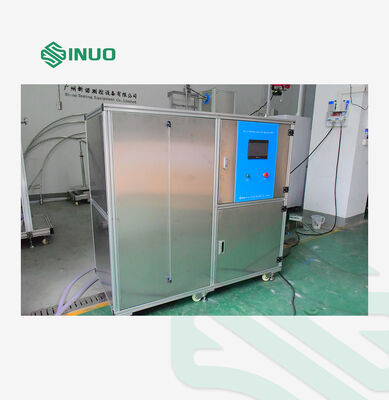

यह परीक्षण प्रणाली खुले प्रकार की संरचना को अपनाती है, परीक्षण पानी का पुनर्चक्रण नहीं किया जाता है। परीक्षण प्रणाली लगभग 500L स्टेनलेस स्टील जल भंडारण टैंक से सुसज्जित है। जल भंडारण टैंक पानी के प्रवेश को स्वचालित रूप से नियंत्रित करने के लिए एक जल स्तर फ्लोट वाल्व से सुसज्जित है, और सूखे पानी के कारण पंप को क्षतिग्रस्त होने से प्रभावी ढंग से रोकने के लिए उच्च और निम्न जल स्तर अलार्म का पता लगाता है। जल भंडारण टैंक और विद्युत नियंत्रण भाग एकीकृत हैं।

सुरक्षा संरक्षण

चरण अनुक्रम सुरक्षा, रिसाव सुरक्षा, पानी की कमी सुरक्षा, असामान्य सुरक्षा।

बिजली की आपूर्ति

AC220V,50Hz
