| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन774 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

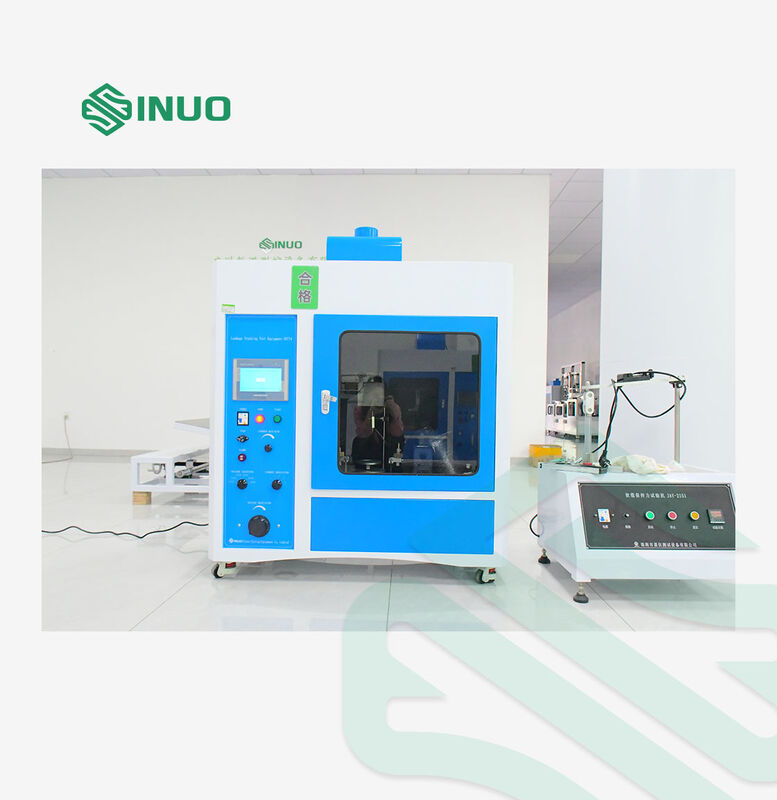

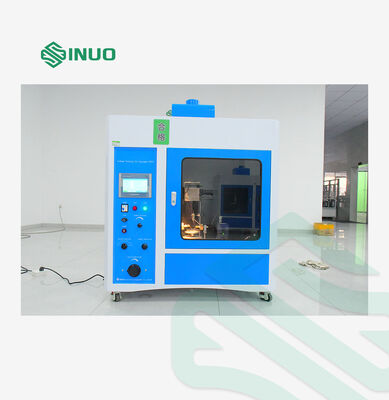

IEC 60112 के अनुरूप लीक ट्रैकिंग परीक्षक इलेक्ट्रिकल मशीनों और इन्सुलेटिंग सामग्री के लिए
मानक और खंडों का अनुपालन
परीक्षक को आईईसी 60112 की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है, यह आईईसी 60335-1 खंड 29.2 और अनुलग्नक एन, आईईसी 60065:2014 खंड 13 द्वारा आवश्यक है।4, IEC60598-1, IEC 60884-1, UL746A और ASTM D3638-92 आदि
उत्पाद की जानकारी
रिसाव ट्रैकिंग परीक्षण (ट्रैकिंग इंडेक्स परीक्षण) का कार्य सिद्धांत यह है कि प्रवाहकीय द्रव (0.आवश्यक ऊंचाई (35 मिमी) और आवश्यक समय (30s) में आवश्यक आयतन का 1%NH 4 CL) ठोस इन्सुलेट सामग्री की सतह पर प्लेटिनम इलेक्ट्रोड (2 मिमी × 5 मिमी) के बीच वोल्टेज के साथ गिरता हैइस प्रकार उपयोगकर्ता विद्युत क्षेत्र और नम या दूषित माध्यम के संयुक्त प्रभाव के अधीन ठोस इन्सुलेट सामग्री की सतह के ट्रैकिंग प्रतिरोध प्रदर्शन का मूल्यांकन करते हैं। एक शब्द में,इस उपकरण का उपयोग तुलना ट्रैकिंग सूचकांक (CT1) और विद्युत प्रतिरोध सूचकांक (PT1) को मापने के लिए किया जाता है.
उपकरण के साथ एक गेज ब्लॉक दिया जाता है ताकि यह सुनिश्चित किया जा सके कि इलेक्ट्रोडों के बीच उचित दूरी हो।तालिका की ऊंचाई आसानी से समायोजित किया जा सकता है विद्युतों के उचित कोण और बूंदों की ऊंचाई सुनिश्चित करने के लिएशेष परीक्षण को परीक्षण कक्ष के बाहर से बंद दरवाजे के साथ नियंत्रित किया जाता है। वोल्टेज, सीमित करंट, ड्रिप दर और ड्रिप की संख्या सभी नियंत्रण कक्ष पर सेट की जाती हैं।एक ऑपरेटर परीक्षण का निरीक्षण करना चाहिए यह देखने के लिए कि क्या एक लौ प्रज्वलित होती हैयदि कम से कम दो सेकंड की ट्रैकिंग विफलता होती है तो उपकरण अलार्म बजता है।

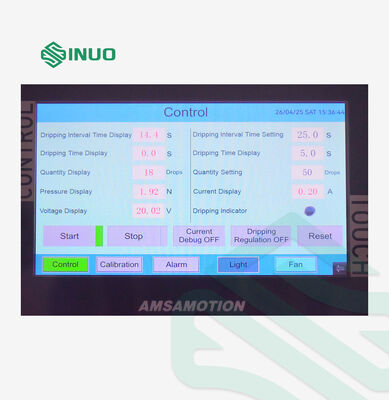

रिसाव ट्रैकिंग परीक्षक पीएलसी नियंत्रण प्रणाली और 7 ¢ रंग टच स्क्रीन को अपनाता है, यह प्रकाश उपकरणों, निम्न वोल्टेज उपकरणों के अनुसंधान, उत्पादन और गुणवत्ता विभाग,घरेलू उपकरण, मशीन उपकरण विद्युत उपकरण, विद्युत मशीन, विद्युत उपकरण, इलेक्ट्रॉनिक उपकरण, विद्युत तकनीकी उपकरण, सूचना प्रौद्योगिकी उपकरण.यह इन्सुलेशन सामग्री के उद्योग के लिए भी उपयुक्त है, इंजीनियरिंग प्लास्टिक, विद्युत कनेक्टर और सहायक उपकरण।
मॉडल विनिर्देश और तकनीकी मापदंड
| पैरामीटर मॉडल | SN774 (0.5m3) |
| कामकाजी वोल्टेज | AC 220V±10% / 50Hz,1KVA |
| नियंत्रण | पीएलसी |
| प्रदर्शन | 7 इंच रंग टच स्क्रीन |
| परीक्षण वोल्टेज | 0~600V समायोज्य, सटीकता 1.5% |
| टाइमिंग डिवाइस | 9999X0.1S |
| इलेक्ट्रोड | प्लेटिनम इलेक्ट्रोड, एक जोड़ी |

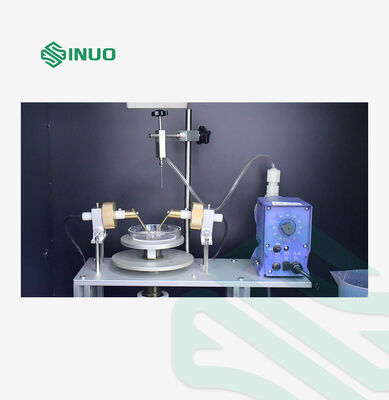

| प्लेटिनम इलेक्ट्रोड आयाम | (5±0.1) x(2±0.1) x(5) मिमी, 30° तिरछा |
| इलेक्ट्रोड शामिल कोण और दूरी | 60°±5°, दूरी है (4±0.1 मिमी) |
| इलेक्ट्रोड दबाव | 1.00N±0.05N दबाव समायोजित किया जा सकता है और मूल्य मापा जा सकता है और टच स्क्रीन पर वास्तविक समय में प्रदर्शित किया जा सकता है
|

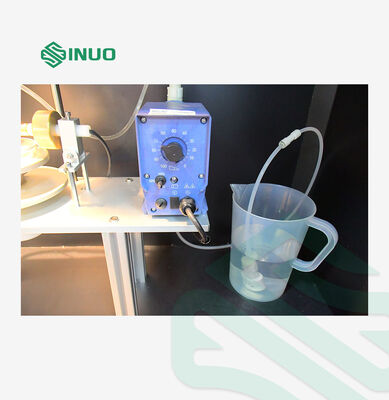

| द्रव नियंत्रण को छोड़ना | एक माइक्रोपंप द्वारा नियंत्रित ड्रॉप तरल मात्रा और अंतराल सटीक हैं माइक्रोपंप ब्रांडः प्रमुख
|
| द्रव के गिरने का अंतराल | 30±5S, समायोज्य |
| तरल की ऊँचाई गिराना | 35±5 मिमी |
| द्रव विलंब छोड़ना | 0.2S ((सोलेनोइड वाल्व खोलने का समय) |
| ड्रॉपिंग तरल का आकार | 45 ¢ 50 बूंद/सेमी3 |
| समय-विलंब सर्किट | 2±0.1S ((0.5A या अधिक धारा में) |
| शॉर्ट सर्किट दबाव में गिरावट | 8% अधिकतम |
| शॉर्ट सर्किट करंट | 1±0.1A 1% |
| हवा की गति | 0.2m/s |
| पर्यावरणीय आवश्यकता | 0°40°C, सापेक्ष आर्द्रता≤80%, कोई स्पष्ट कंपन और संक्षारक गैस नहीं |
| उपकरण का आकार और वजन | 1100 मिमी* 550 मिमी* 1100 मिमी, 180 किलो |
| मानक के अनुरूप है | IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 आदि |
