| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1017ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
लिक्विड कूलिंग सिस्टम वाली चार्जिंग गन, और IPX7 के बराबर IP सुरक्षा रेटिंग वाली चार्जिंग गन।
यह मशीन मुख्य रूप से लिक्विड-कूल्ड चार्जिंग गन और IPX4 से अधिक IP सुरक्षा रेटिंग वाली चार्जिंग गन के सीलिंग प्रदर्शन को सत्यापित करने के लिए दबाव प्रतिरोध और रिसाव परीक्षण करने के लिए उपयोग की जाती है।
पीएलसी नियंत्रण प्रणाली का उपयोग करके, उच्च-सटीकता वाले प्रेशर सेंसर नमूने के सीलिंग घटक से जुड़े गैस लाइन से वास्तविक समय का प्रेशर डेटा एकत्र करते हैं। सिस्टम प्रेशराइजेशन → प्रेशर होल्डिंग → प्रेशर रिलीफ चक्र से गुजरता है। होल्डिंग चरण के दौरान, यह सत्यापित करता है कि सेंसर द्वारा पता लगाया गया प्रेशर ड्रॉप परीक्षण मानदंडों को पूरा करता है या नहीं, इस प्रकार नमूने की पाइपलाइन के सीलिंग प्रदर्शन को मान्य करता है।
पीएलसी नियंत्रण प्रणाली का उपयोग करके, उच्च-सटीकता वाले प्रेशर सेंसर प्रेशर-सील्ड चैंबर से जुड़े गैस लाइन से वास्तविक समय का प्रेशर डेटा एकत्र करते हैं, जो IPX7 रेटेड प्रेशर (150 kPa) का अनुकरण करता है। सिस्टम प्रेशराइजेशन → प्रेशर होल्डिंग → प्रेशर रिलीफ चक्र से गुजरता है। होल्डिंग चरण के दौरान, यह सत्यापित करता है कि सेंसर द्वारा पता लगाया गया प्रेशर ड्रॉप परीक्षण मानदंडों को पूरा करता है या नहीं, इस प्रकार नमूने के हाउसिंग की सुरक्षा रेटिंग और सीलिंग प्रदर्शन को मान्य करता है (हाउसिंग के इंटीरियर को बाहरी वातावरण के लिए खुला सुनिश्चित करने के लिए एक कस्टम सहायक फिक्स्चर के उपयोग के साथ)।
| टेस्ट स्टेशन | सिंगल स्टेशन (डुअल-चैनल) |
|---|---|
| इलेक्ट्रिकल कंट्रोल मोड | 7-इंच कलर टचस्क्रीन इंटरफ़ेस के साथ पीएलसी इंटेलिजेंट कंट्रोल। 32-बिट डेटा अधिग्रहण और रिकॉर्डिंग, बारकोड स्कैनर, प्रेशर-टाइम कर्व डिस्प्ले, टेस्ट रिपोर्ट जनरेशन और प्रिंटिंग फ़ंक्शन की सुविधाएँ। |
|
टेस्ट प्रेशर स्पेसिफिकेशन्स |
पॉजिटिव प्रेशर चैनल: 0-600 kPa, रिज़ॉल्यूशन अनुपात: 0.001 kPa (0–4 दशमलव स्थान कॉन्फ़िगर करने योग्य); सेंसर विदस्टैंड प्रेशर: 3 × फुल स्केल। डिफरेंशियल प्रेशर चैनल: 0–2000 Pa, रिज़ॉल्यूशन अनुपात: 0.1 Pa (0–4 दशमलव स्थान कॉन्फ़िगर करने योग्य); सेंसर विदस्टैंड प्रेशर: 13.8 MPa। डिवाइस एक बाहरी एयर कंप्रेसर से जुड़ा है। उपकरण पैनल पर प्रेशर रेगुलेटर के माध्यम से प्रेशर को प्री-एडजस्ट किया जाता है (टेस्ट प्रेशर से अधिक मान पर), फिर उत्पाद में प्रेशर इनपुट को नियंत्रित करने के लिए बिल्ट-इन प्रोपोर्शनल प्रेशर वाल्व द्वारा सटीक रूप से नियंत्रित किया जाता है, जिसमें टचस्क्रीन के माध्यम से पैरामीटर कॉन्फ़िगर करने योग्य होते हैं। |
| सेंसर सटीकता | 0.055% |
| उपलब्ध प्रेशर यूनिट्स | kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg |
| उपलब्ध लीकेज यूनिट्स | Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s |
|
टेस्ट मोड्स |

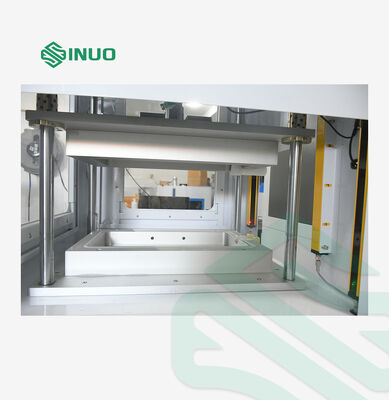

1. लिक्विड-कूलिंग ट्यूब्स के लिए पॉजिटिव प्रेशर टेस्ट: उपकरण फिटिंग को सैंपल ट्यूब फिटिंग से कनेक्ट करें। ट्यूब को प्रेशराइज करें; एक बार लक्ष्य प्रेशर तक पहुँच जाने पर, वाल्व बंद करें और प्रेशर होल्ड करें। एक निर्धारित अवधि में प्रेशर ड्रॉप की निगरानी करें। यदि ड्रॉप स्वीकार्य सीमा से अधिक हो जाता है तो अलार्म ट्रिगर होता है; प्रेशर जारी करने के लिए रीसेट दबाएं। यदि परीक्षण पास हो जाता है, तो प्रेशर स्वचालित रूप से जारी हो जाता है। 2. हाउसिंग IP रेटिंग टेस्ट: सैंपल को समर्पित ऊपरी और निचले मोल्ड में रखें। टेस्ट शुरू करने के लिए स्टार्ट दबाएं; न्यूमेटिक सिलेंडर स्वचालित रूप से एक सील्ड चैंबर बनाने के लिए नीचे दबाता है। मोल्ड और चार्जिंग गन सैंपल के बीच गैप में पॉजिटिव प्रेशर लागू करें; एक बार लक्ष्य प्रेशर तक पहुँच जाने पर, वाल्व बंद करें और प्रेशर होल्ड करें। एक निर्धारित अवधि में प्रेशर ड्रॉप की निगरानी करें (हाउसिंग से इंटीरियर में रिसाव)। यदि ड्रॉप स्वीकार्य सीमा से अधिक हो जाता है तो अलार्म ट्रिगर होता है; प्रेशर जारी करने के लिए रीसेट दबाएं। यदि परीक्षण पास हो जाता है, तो प्रेशर स्वचालित रूप से जारी हो जाता है। |
| टेस्ट मीडियम | सूखी हवा, 0.6–0.8 MPa के प्रेशर वाले एयर कंप्रेसर द्वारा आपूर्ति की जाती है। |
| प्रेशर कंट्रोल मेथड | प्रोपोर्शनल प्रेशर वाल्व द्वारा नियंत्रित। |
| प्रेशर होल्डिंग टाइम | 0–999.9 सेकंड (सेकंड में) से एडजस्टेबल, टचस्क्रीन पर प्रदर्शित। |

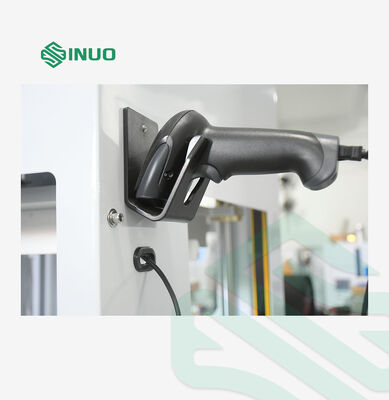

| टेस्ट प्रोसेस | प्रेशराइजेशन → प्रेशर होल्डिंग → प्रेशर रिलीफ। बारकोड स्कैनिंग के बाद वन-टच टेस्ट स्टार्ट; टेस्ट परिणाम कंप्यूटर में रिकॉर्ड किए जाते हैं। |
| ऑपरेटिंग एयर प्रेशर | 0.6–0.8 MPa |
| सैंपल फिक्स्चर |
प्रोफाइल-विशिष्ट मोल्ड्स का एक सेट शामिल है, जो एक बड़े वैक्यूम चैंबर में रखा गया है (हटाने योग्य)। वैक्यूम चैंबर अन्य नमूनों को समायोजित करने के लिए आकार का है। |
| सीलिंग कनेक्टर्स | कस्टमाइजेबल |
| हाई लीकेज ऑक्सिलरी फिक्स्चर | एक सेट, जिसे चार्जिंग गन हाउसिंग के इंटीरियर को बाहरी वातावरण के साथ संवाद करने की अनुमति देने के लिए डिज़ाइन किया गया है। |
| पैरामीटर चैनल्स | 64 समूहों (1~64) तक के टेस्ट पैरामीटर स्टोर किए जा सकते हैं |
| टेस्ट साइकिल सेटिंग | 0 से 999 सेकंड तक एडजस्टेबल। |
| प्रेशर-टाइम कर्व डिस्प्ले |
टचस्क्रीन पर डेटा अधिग्रहण सॉफ्टवेयर के माध्यम से रियल-टाइम डिस्प्ले |
|
संदर्भ छवि |
|
| टेस्ट डेटा स्टोरेज | यूएसबी इंटरफ़ेस के माध्यम से निर्यात किया गया |
