| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN558-HSKT50 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |
IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, आदि का अनुपालन करता है।
यह मशीन मुख्य रूप से इलेक्ट्रॉनिक उत्पादों, एयरोस्पेस, समुद्री, ऑटोमोटिव घटकों और परिवहन जैसे क्षेत्रों में शॉक प्रतिरोध परीक्षण के लिए उपयुक्त है। वेवफॉर्म जनरेटर के साथ, यह हाफ-साइन शॉक परीक्षण कर सकता है।

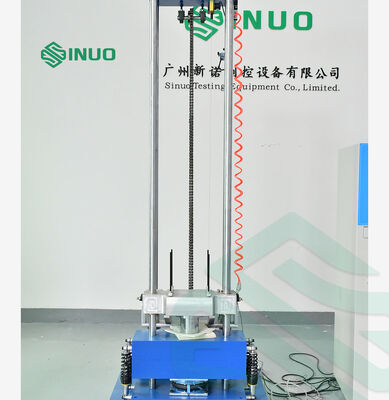

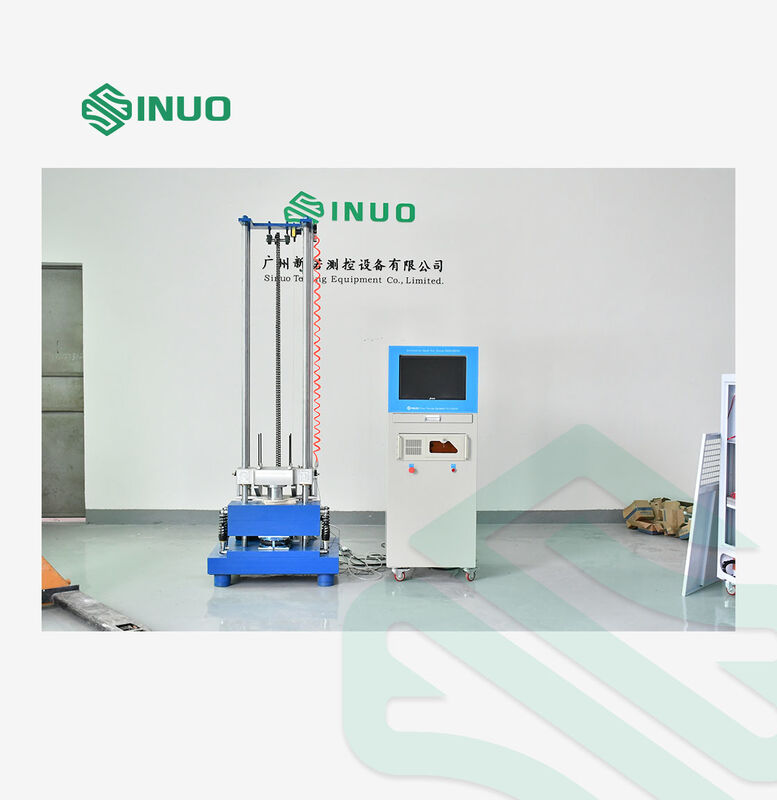

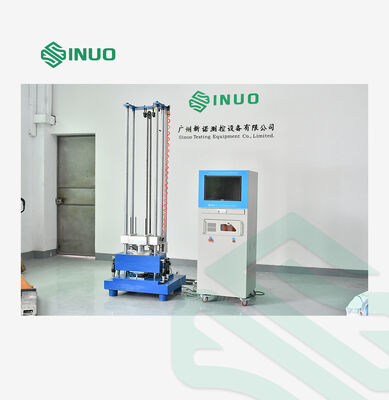

लिफ्टिंग के लिए इलेक्ट्रिक वर्टिकल शॉक टेस्ट सिस्टम में चार भाग होते हैं: शॉक टेबल बॉडी, मोटर, मापन नियंत्रण प्रणाली और वेवफॉर्म जनरेटर। सिस्टम संरचना आरेख इस प्रकार है:

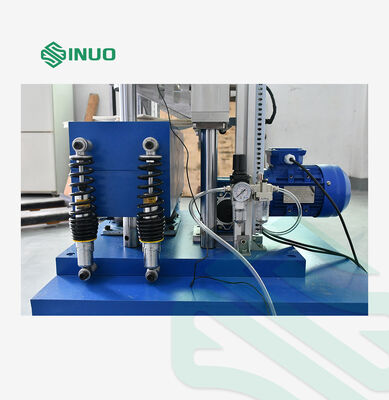

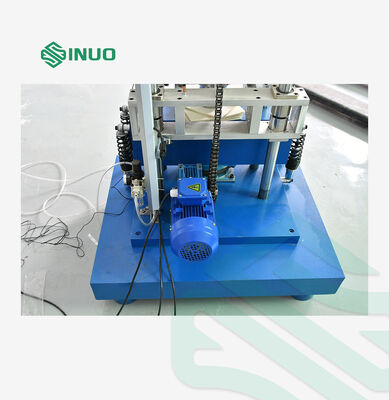

मोटर एक श्रृंखला को चलाता है जो टेबल को एक पूर्वनिर्धारित ऊंचाई तक उठाती है। फिर टेबल स्वतंत्र रूप से गिरती है और शॉक वेवफॉर्म उत्पन्न करने के लिए वेवफॉर्म जनरेटर से टकराती है।
हाफ साइन (हाफ-साइन वेव): △v=0.636AD×10-3
ट्रैपेज़ॉइडल : △v=0.5AD×10-3
सॉ टूथ : △v=0.9AD×10−3
A = पीक त्वरण (g)
D = शॉक पल्स अवधि (ms)
| पीक त्वरण बनाम पल्स अवधि तालिका | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| पीक त्वरण A (gn) | 5 | 15 | 30 | 30 | 30 | 50 | 50 | 100 | 100 | 200 | 200 | 500 | 1000 | 1500 | 3000 |
| पल्स अवधि D (ms) | 30 | 11 | 18 | 11 | 6 | 11 | 3 | 11 | 6 | 6 | 3 | 1 | 1 | 0.5 | 0.2 |
| प्लेटफ़ॉर्म आकार | 500×500 मिमी |
| प्लेटफ़ॉर्म सामग्री | उच्च-शक्ति एल्यूमीनियम मिश्र धातु |
| अधिकतम लोड | 50 किग्रा |
| पीक त्वरण | 15—650 ग्राम |
| पल्स अवधि | 1.5—30ms |
| टेबलटॉप का त्वरण गैर-समानता | ≤20% |
| टेबलटॉप का अनुप्रस्थ अनुपात | ≤30% |
| त्वरण और पल्स सहनशीलता | ≤20% |
| वेग परिवर्तन सहनशीलता | ≤15% |
| उपकरण आयाम | 950 × 1250 × 2250 मिमी |
| उपकरण वजन | 2500 किग्रा |
| मापन प्रणाली | |
| इनपुट चैनल | 2 |
| नमूना दर | 192KHz |
| इनपुट प्रकार | वोल्टेज / चार्ज |
| वोल्टेज रेंज | -10V ~+10V |
| युग्मन मोड | AC,DC,ICP |
| शॉक वेवफॉर्म | हाफ-साइन |
| संचार इंटरफ़ेस | USB2.0 |
| समर्थित मानक | GB , GJB, MIL-STD, उपयोगकर्ता-परिभाषित कस्टम मानक |
| ऑपरेटिंग सिस्टम | माइक्रोसॉफ्ट विंडोज7/10 |
| सिस्टम त्वरण सेंसर | |
| ब्रांड | YMK |
| आउटपुट प्रकार | चार्ज मोड |
| संवेदनशीलता: | 3.93pC/g |
| आवृत्ति रेंज | 0.5—12KHz |
| त्वरण रेंज | ±2500g |
| संचालन वातावरण | -40~ +160℃ |
| अतिरिक्त विनिर्देश | |
| बिजली की आपूर्ति | एकल-चरण 220V ±10% |
| संपीड़ित हवा | 0.5—0.8Mpa |
| तापमान | RT～40℃ |
| आर्द्रता | 25℃＜85RH％ |
