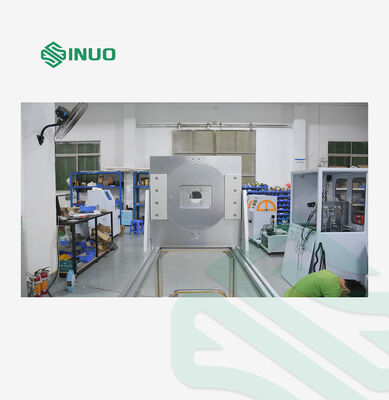

आईईसी 62196-1 के अनुरूप ईवी चार्जिंग इंटरफेस मैकेनिकल लोड और कनेक्टर टेस्ट मशीन

मानक:आईईसी 62196-1 के अनुसार:2022.

नमूने और प्रतिबंध:चार्जिंग इंटरफेस।

आवेदनः

चार्जिंग इंटरफेस की संरचना से चार्जिंग बंदूक को अंदर डालना और बाहर निकालना आसान होना चाहिए और सामान्य उपयोग के दौरान चार्जिंग बंदूक को सॉकेट से बाहर गिरने से रोका जाना चाहिए।जांचें कि क्या चार्जिंग बंदूक को उपकरण के सॉकेट से बाहर निकालने के लिए अधिकतम बल मानक द्वारा निर्दिष्ट सीमा के भीतर हैइसका प्रयोग यह जांचने के लिए भी किया जाता है कि चार्जिंग बंदूक को उपकरण के सॉकेट में डालने के लिए अधिकतम बल मानक द्वारा निर्दिष्ट सीमा के भीतर है या नहीं।

परीक्षण सिद्धांतः

सोकेट का अधिकतम खींचने का बलः मानक द्वारा निर्दिष्ट अधिकतम खींचने का बल लागू करें (मुख्य वजन, अतिरिक्त वजन, हुक (क्लैम्पिंग डिवाइस) का कुल बल),और परीक्षण प्लग) परीक्षण प्लग के लिए, और प्लग को सोकेट से बाहर आना चाहिए।

चार्जिंग बंदूक को सॉकेट में डालने के लिए बलः चार्जिंग बंदूक को ऊर्ध्वाधर नीचे की ओर रखें, चार्जिंग बंदूक पर मानक के अनुसार मुख्य भार रखें, और फिर 0 का उपयोग करें।मुख्य वजन को प्रभावित करने के लिए 5 सेमी की ऊंचाई से 8 किलोग्राम वजन स्वतंत्र रूप से गिरनाचार्जिंग पिस्टल को संपर्क की आवश्यक स्थिति में सॉकेट में डाला जाना चाहिए।

संरचना और विशेषताएं:

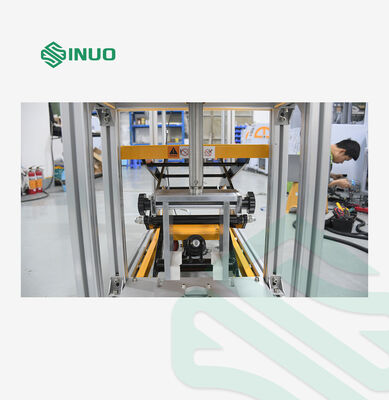

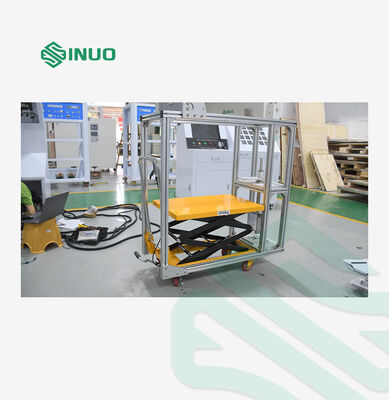

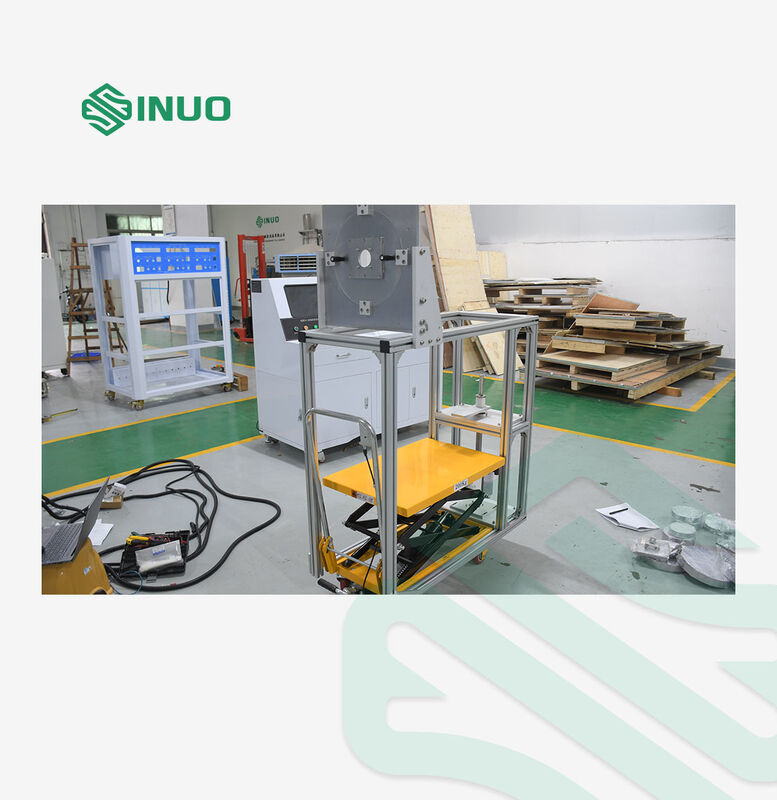

इस उपकरण में शीर्ष प्लेट A के नीचे स्थापित क्लैंपिंग डिवाइस, मुख्य भार F, अतिरिक्त भार G और परीक्षण प्लग C शामिल हैं। इस उपकरण का फ्रेम GB/T20234 के अनुरूप है।1 चित्र 5 और GB11918.4 चित्रा 102, जिसमें एक क्षैतिज चार्जिंग इंटरफ़ेस यांत्रिक भार परीक्षण, लॉकिंग डिवाइस परीक्षण और सम्मिलन और निकासी बल परीक्षण शामिल है.

नोटः

समायोज्य क्लैंप का प्रयोग किया जाता है, जिसे ऊर्ध्वाधर और क्षैतिज दिशाओं के बीच स्विच किया जा सकता है, और सभी प्रकार के उत्पादों को क्लैंप कर सकता है; डी क्लैंप को एक लटकने वाली अंगूठी द्वारा प्रतिस्थापित किया जाता है,जो संचालित करने के लिए अधिक सुविधाजनक है; मुख्य वजन सीधे प्रतिभारित होता है, बिना किसी ब्रैकेट की आवश्यकता के।

उपयोग का माहौल:कार्य तापमान 5-35°C, आर्द्रता 30%-90%.

परीक्षण स्टेशन	एकल स्टेशन
गेज कॉन्फ़िगरेशन	S136 से बना, पिन न्यूनतम मानक आकार है, सहिष्णुता ± 0.01mm है, अंतर ± 0.05mm है, और चिकनाई 0.8um है गेज वैकल्पिक है
परीक्षण आइटम	7.11.8: चार्जिंग इंटरफेस मैकेनिकल लोड परीक्षण 7.15.1.1: ताला लगाने वाली डिवाइस का परीक्षण 7.17: प्लग और पुल बल परीक्षण
चार्जिंग इंटरफेस यांत्रिक भार परीक्षण के मुख्य तकनीकी मापदंड
परीक्षण लेआउट ड्राइंग
परीक्षण के लिए समय	60 के दशक में, हाइड्रोलिक सिलेंडर पैलेट को वजन उठाने और कम करने के लिए चलाता है, और समय को मैन्युअल रूप से नियंत्रित किया जाता है।
परीक्षण की आवृत्ति	4 बार, क्षैतिज धुरी के चारों ओर प्रत्येक 90° दिशा में एक बार, मैन्युअल रूप से
परीक्षण भार का चयन
यांत्रिक भार भार विन्यास	165: 148.5N मुख्य भार x1 + 16.5N अतिरिक्त भार x1; 300N: 270N मुख्य भार x1 + 30N अतिरिक्त भार x1; 440N: 396N मुख्य भार x1 + 44N अतिरिक्त भार x1; 660N: 594N मुख्य भार x1 + 66N अतिरिक्त भार x1; 750N: 675N मुख्य भार x1 + 75N अतिरिक्त भार x1; नोटः मुख्य भार के वजन में हुक का वजन शामिल है और वजन का वजन ओवरपॉजिशन और संयोजन द्वारा प्राप्त किया जाता है।
तालाबंदी यंत्र के परीक्षण के मुख्य तकनीकी मापदंड
परीक्षण के लिए समय	60 के दशक में, हाइड्रोलिक सिलेंडर पैलेट को उठाने और वजन उठाने के लिए चलाता है, और समय को मैन्युअल रूप से नियंत्रित किया जाता है।
परीक्षण लेआउट ड्राइंग
सम्मिलन और निष्कर्षण बल परीक्षण के मुख्य तकनीकी मापदंड
सम्मिलन बल परीक्षण लेआउट आरेख
सम्मिलन बल भार विन्यास	एसी चार्जिंग बंदूक का मुख्य भारः 9.2 किलोग्राम डीसी चार्जिंग बंदूक का मुख्य भारः 13.2 किलोग्राम अतिरिक्त वजनः 0.8 किलोग्राम नोटः मुख्य भार का भार क्लैंप और गाइड रॉड का वजन शामिल है। वजन का वजन ओवरपोजिशन और संयोजन के माध्यम से प्राप्त किया जाता है।
परीक्षण	परीक्षण के दौरान, लॉक डिवाइस खोलने की जरूरत है
खींचने वाले बल का भार विन्यास	एसी चार्जिंग बंदूकः 100N (90N+10N) डीसी चार्जिंग बंदूकः 140N (126N+14N) 1.0kg
