| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1007B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |
यह IEC 61851-23:2023 खंड 11 के अनुसार डिजाइन और निर्मित किया गया है।6.102 और चित्र 110, चित्र 111 और तालिका 114
| नमूने और प्रतिबंध | विद्युत वाहनों के लिए एसी और डीसी चार्जिंग स्टेशन |
|---|---|
| परीक्षण का उद्देश्य | उपकरण की लचीली तार अंकरेज को टर्मिनलों पर कंडक्टरों को खींचने के बल और टोक़ से राहत देनी चाहिए।इस उपकरण का प्रयोग ईवी एसी/डीसी चार्जिंग स्टेशनों के कॉर्ड एंकरिंग या केबल फिक्सिंग डिवाइस की विशिष्ट तन्य शक्ति और टॉर्क का सामना करने की क्षमता का परीक्षण करने के लिए किया जाता है।. |

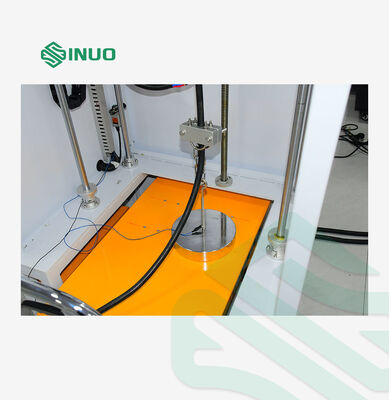

| परीक्षण सिद्धांत | खींचने का बल एक मोटर का उपयोग करके एक सनकी पहिया तंत्र को चलाने के लिए महसूस किया जाता है। मोटर की गति को यह सुनिश्चित करने के लिए समायोजित किया जाता है कि खींचने का बल हर बार सटीक रूप से लागू किया जाता है।यह खींचने बल की अवधि के लिए एक निगरानी समारोह से लैस है. मोटर चालित ट्रे द्वारा टॉर्क लगाया जाता है जो वजन उठाता है; जब समय पहुंच जाता है, तो ट्रे स्वचालित रूप से उठाने के वजन को रीसेट करता है और टॉर्क के आवेदन को समाप्त करता है। |
| संरचना और विशेषताएं | उपकरण पीएलसी नियंत्रण और मोटर ड्राइव को अपनाता है। वजन स्थिर खींचने की शक्ति लागू करते हैं, और मोर्टार वजन और एक मोर्टार हाथ के संयोजन के माध्यम से उत्पन्न होता है।प्रणाली खींचने बल के अनुप्रयोगों की संख्या और टोक़ परीक्षण अवधि को सेट करने की अनुमति देता हैएक बार पूर्व निर्धारित चक्रों की संख्या या अवधि तक पहुँच जाने पर, उपकरण स्वचालित रूप से बंद हो जाता है। परीक्षण के बाद,ईवी चार्जिंग कनेक्टर केबल का अधिकतम अनुमत विस्थापन मानक में निर्दिष्ट सीमा से अधिक नहीं होना चाहिएयह उपकरण विभिन्न केबल लंबाई के चार्जिंग गन से लैस चार्जिंग स्टेशन के नमूनों के साथ संगत है। |
| उपयोग पर्यावरण |
बिजली की आपूर्तिः AC220V±10%/50-60Hz, 1KW; कार्य तापमान 0-40°C, आर्द्रता 30%-90%; आयामः लगभग W4000*D600*H1850mm; वजनः लगभग 300kg |
| परीक्षण सामग्री | ईवी चार्जिंग स्टेशन केबल खींच और टॉर्क परीक्षण |
|---|---|
|
उपकरण संरचना स्कीमा आरेख |
|

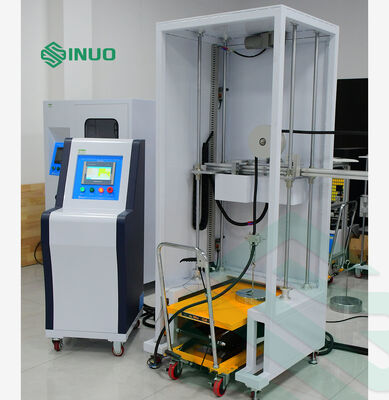

| नियंत्रण संचालन मोड | पीएलसी स्वचालित नियंत्रण, टच स्क्रीन संचालन |
| ड्राइव मोड | विद्युत |
| खींचें लागू | 160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, भारों के अतिव्यापीकरण द्वारा प्राप्त |
| टॉर्क लागू करें | भारों के अतिस्थापन द्वारा प्राप्त 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें |

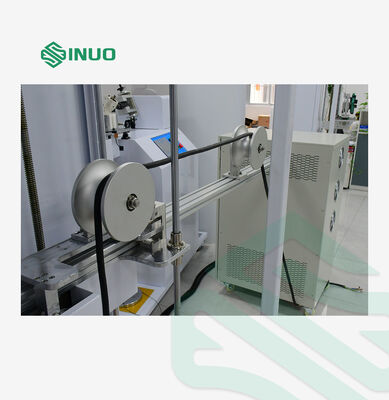

| मोर्टार पहिया | R100mm(Ф200mm) ±0.5mm |
| तन्यता आवृत्ति | 1 बार/सेकंड, विद्युत संकेत द्वारा वास्तविक खींच समय का पता लगाया जाता है |
| खींचने के चक्र | 1-999999 चक्र, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है |
| टोक़ लगाने का समय | 0-99H59M59S, पूर्व निर्धारित किया जा सकता है |
| बिजली की विफलता संरक्षण | बिजली बंद डेटा भंडारण स्मृति समारोह के साथ |
| फिक्स्चर | यूनिवर्सल क्लैंप, एक सेट |
|
वजन मिलान चयन तालिका |
|
| अतिरिक्त विन्यास | उपकरण में 500 से 1200 मिमी (यानी केबल आउटलेट की स्थिति) के बीच समायोज्य स्थिरता की ऊंचाई है,विभिन्न केबल आउटलेट स्थितियों वाले चार्जिंग स्टेशनों की परीक्षण आवश्यकताओं को पूरा करने की अनुमति देता है. |
