| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4418 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |
यह IPX1~8 जलरोधक परीक्षण प्रणाली IEC 60529 के अनुरूप हैः2013, और IEC60335-1 खंड 15 आदि द्वारा आवश्यक है इस प्रणाली में निम्नलिखित शामिल हैंः
| नहीं. | नाम | आईपी कोड | टिप्पणी |
|---|---|---|---|
| 1. | ऊर्ध्वाधर वर्षा बूंद परीक्षण यंत्र | IPX1~2 | ड्रिप क्षेत्रः 1000mm*1000mm IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 2 | ऑसिलेटिंग ट्यूब परीक्षण यंत्र | IPX3~4 | ऑसिलेटिंग ट्यूबः R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 3 | स्प्रे नोजल | IPX3~4 | IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 4 | नली नोजल | IPX5~6 | IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 5 | एकीकृत विसर्जन कक्ष और जल आपूर्ति टैंक और नियंत्रण कैबिनेट | IPX7 | आंतरिक कक्ष का आकारः 650 मिमी*600 मिमी*1500 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 6 | गहरी विसर्जन टैंक | IPX8 | φ600*1000 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
| 7 | टर्नटेबल | IPX1~IPX6 के लिए सहायक उपकरण | φ600 मिमी IPX7 पर नियंत्रण कैबिनेट द्वारा नियंत्रित |
यह परीक्षण उपकरण ऊर्ध्वाधर रूप से गिरने वाली पानी की बूंदों के खिलाफ सुरक्षा की जांच करने के लिए है। यह IEC60529 IPX1 और IPX2 की मानक आवश्यकता के अनुसार डिजाइन और निर्मित किया गया है।
| आवेदन | IPX1, IPX2 परीक्षण करने के लिए लागू होता है। |
| वर्षा क्षेत्र | 1000mmX1000mm |
| टैंक सामग्री | स्टेनलेस स्टील |
| ड्रिपिंग एपर्चर | ¢0.4 मिमी |
| छेद की दूरी | 20 मिमी |
| वर्षा प्रवाह | 1 मिमी/मिनट, 3 मिमी/मिनट, उपयोगकर्ता-सेट पैरामीटर (त्रुटिः + 0.5 मिमी/मिनट) |
| पानी के गिरने की ऊँचाई | 200 मिमी (परीक्षण उपकरण द्वारा स्वचालित रूप से नियंत्रित) |
| परीक्षण का समय | 10 मिनट, आवश्यकता के अनुसार सेट किया जा सकता है |
| जल निकासी | परीक्षण पूरा होने के बाद टैंक के पानी को स्वचालित रूप से खाली करना |
| शरीर सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 1100X1200X2800 मिमी |
| मशीन संरचना | दीवार माउंट |
| वायु कंप्रेसर | चुप हवा कंप्रेसर |

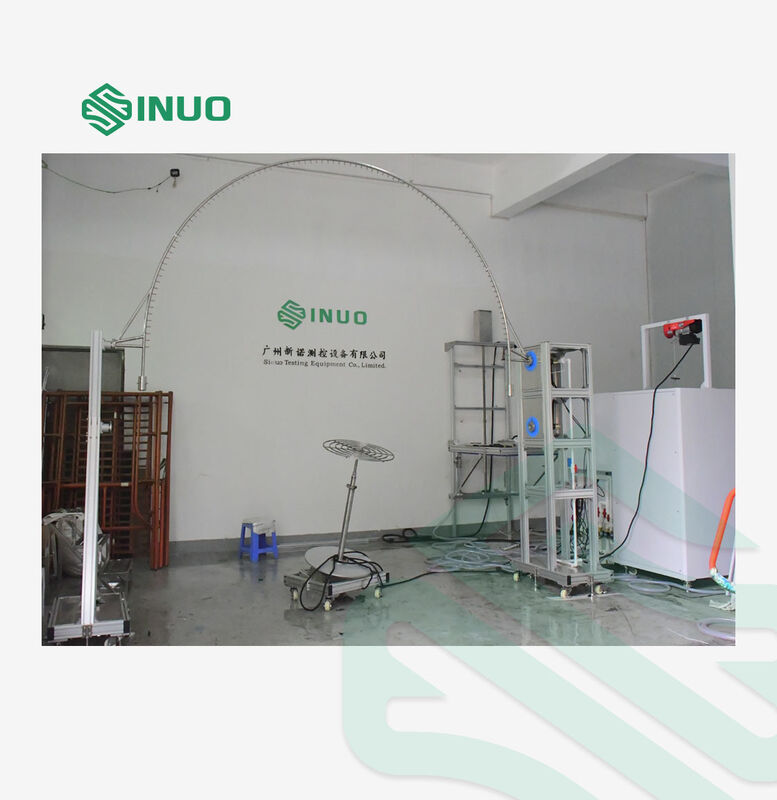

दोलन ट्यूब परीक्षक को IEC60529 IPX3 और IPX4 की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।इस उपकरण के दोलन ट्यूब भाग समायोज्य गति मोटर और क्रैंक-लिंक तंत्र द्वारा नियंत्रित हैयह यंत्र मानक द्वारा अपेक्षित गति के साथ ±60° की जगह से ±175° की दूसरी जगह पर घुमावदार स्विंग करता है।संरचना स्थिर और टिकाऊ हैयह टर्नटेबल के साथ सहयोग करता है जिसके द्वारा 90° का रोटेशन प्राप्त किया जा सकता है।
| नहीं. | पद | मापदंड |
|---|---|---|
| 1 | जल आपूर्ति | जल प्रवाह दर>10L/मिन±5% शुद्ध जल बिना समावेश के। यह उपकरण स्वच्छ पानी निस्पंदन इकाई से सुसज्जित है |
| 2 | थरथरानवाला ट्यूब का आकार | स्टेनलेस स्टील से बने R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm दोलन ट्यूबों के साथ मानक |
| 3 | सुई का छेद | Φ0.4 मिमी |
| 4 | दो छेदों का शामिल कोण | IPX3:120°; IPX4:180° |
| 5 | थरथरानवाला ट्यूब स्विंग कोण | अधिकतम ±175° पूर्व निर्धारित किया जा सकता है (नोट: मानक में IPX3:120°; IPX4:360° की आवश्यकता होती है, लेकिन परीक्षण के दौरान दोलन ट्यूब के नीचे टर्नटेबल होने के कारण, यदि टर्नटेबल के बिना, वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है,तो 360° प्राप्त किया जा सकता है) |
| 6 | स्विंग गति | IPX3: 4 सेकंड/समय (2×120°); IPX4: 12 सेकंड/समय (2×360°); |
| 7 | जल प्रवाह | पेंडुलम के आकार और पिन छेद की संख्या (0.07 L/min प्रति छेद) के अनुसार सेट किया जा सकता है |
| 8 | परीक्षण का समय | 0.01S ₹99 घंटे 59 मिनट, पूर्व निर्धारित किया जा सकता है |
| 9 | प्रेशर गेज | 0~0.25 एमपीए |
| 10 | साइट आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन प्रकाश व्यवस्था के साथ सपाट होना चाहिए उपकरण के लिए उपयोग किया जाने वाला एक जलरोधी रिसाव स्विच (या सॉकेट) । इनफ्लो और ड्रेनेज के अच्छे कार्य के साथ। जमीनी स्थापना |
| 11 | क्षेत्रफल | ऑसिलेटिंग ट्यूब के अनुसार चुना |

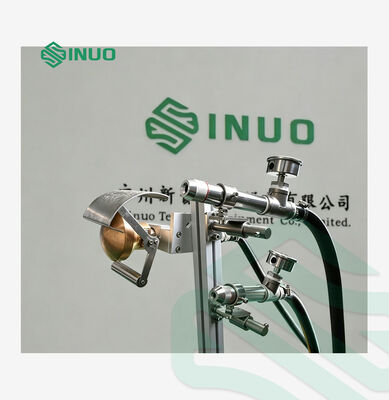

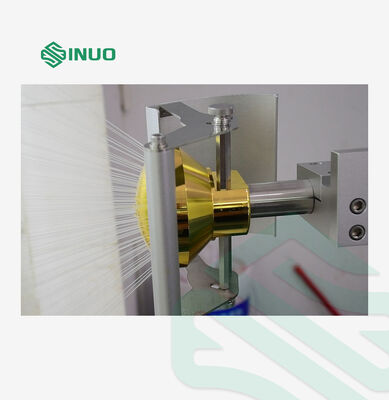

स्प्रे नोजल IEC60529 IPX3 और IPX4 के अनुसार डिजाइन और निर्मित किया गया है। घेर के कुछ हिस्सों को थरथरानवाला ट्यूब द्वारा गीला नहीं किया जा सकता है। इस परिस्थिति में,हाथ से चलने वाले स्प्रे नोजल का उपयोग मैनुअल द्वारा किया जाता है.
IPX3 और IPX4 के बीच अंतर यह है कि IPX4 परीक्षण में बैफल को हटा दिया जाना चाहिए।
| नहीं. | पद | पैरामीटर |
|---|---|---|
| 1 | जल आपूर्ति | पानी की प्रवाह दर 50-150kpa शुद्ध पानी बिना समावेश के है। |
| 2 | स्प्रे नोजल के मापदंड | बाहरी व्यासः Ф102mm गोलाकार व्यास: SФ75.5mm एक मध्य छेद है और छेद के आंतरिक वृत्त में 24 छेद हैं जिनमें शामिल कोण 30° है। छेद के बाहरी वृत्त में 96 छेद हैं जिनमें शामिल कोण 15° है.कुल मिलाकर 121 छेद। छेद व्यासः Ф0.5 मिमी यह पीतल से बना है। |
| 3 | जल प्रवाह | 10L/min±5%, प्रवाह मीटर द्वारा समायोजित (प्रवाह मीटर इस मद में शामिल नहीं है, वैकल्पिक) |
| 4 | प्रेशर गेज की रेंज | ०.४ एमपीए |
| 5 | बाफ़ल | हटाने योग्य |
| 6 | प्रेशर गेज | 0~0.25 एमपीए |
| 7 | साइट आवश्यकताएं | समर्पित आईपी जलरोधक परीक्षण कक्ष, जमीन प्रकाश व्यवस्था के साथ सपाट होना चाहिए अच्छे प्रवाह और निकासी के कार्य के साथ। |
नली के नोजल को IEC60529 IPX5 और IPX6 के अनुसार डिजाइन और निर्मित किया गया है।
| नहीं. | पद | IPX5 | IPX6 |
|---|---|---|---|
| 1 | जल आपूर्ति | जल प्रवाह दर > 12.5L/मिन±5% शुद्ध जल बिना समावेश के। यह स्टेनलेस स्टील के पानी के टैंक और दबाव वाले उपकरण द्वारा प्राप्त किया जा सकता है |
जल प्रवाह दर >100L/मिन±5% शुद्ध जल बिना समावेश के। यह स्टेनलेस स्टील के पानी के टैंक और दबाव वाले उपकरण द्वारा प्राप्त किया जा सकता है |
| 2 | नोजल का व्यास | Ф6.3 मिमी | फ12.5 मिमी |
| 3 | जल प्रवाह | 12.5±0.625L/मिनट, प्रवाह मीटर समायोज्य है | 100±5 L/min, प्रवाह मीटर समायोज्य है |
| 4 | जेट नोजल से संलग्नक तक की दूरी | 2.5~3 मीटर | 2.5~3 मीटर |
| 5 | परीक्षण का समय | कम से कम 1 मिनट/एम2 ((कम से कम 3 मिनट) | कम से कम 1 मिनट/एम2 ((कम से कम 3 मिनट) |
| 6 | प्रेशर गेज | 0~0.25 एमपीए | 0~0.25 एमपीए |
| 7 | साइट आवश्यकताएं | समर्पित आईपी जलरोधी परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, अच्छे प्रवाह और निकासी के कार्य के साथ। |
समर्पित आईपी जलरोधी परीक्षण कक्ष जिसकी चौड़ाई 3 मीटर से अधिक है, अच्छे प्रवाह और निकासी के कार्य के साथ। |

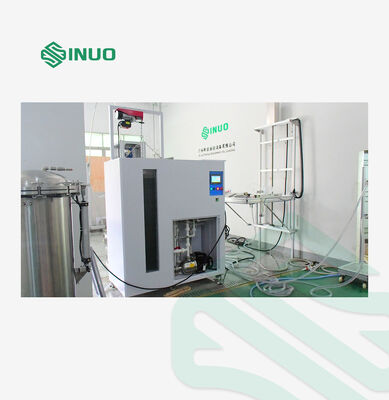

स्मार्ट वाटर सप्लाई और कंट्रोल सिस्टम का उपयोग IPX1~8 उपकरण को पानी की आपूर्ति करने और सभी परीक्षण प्रक्रियाओं को नियंत्रित करने के लिए किया जाता है, जिसका उपयोग IPX7 इमर्शन चैंबर के रूप में भी किया जाता है।
1स्मार्ट जल आपूर्ति और नियंत्रण प्रणाली निम्नलिखित पर लागू होती हैः
(क) IPX1 से IPX6 जलरोधक परीक्षण के लिए पानी की आपूर्ति
(ख) IPX7 जल विसर्जन परीक्षण
(ग) IPX8 जलरोधक परीक्षण के लिए जल भंडारण
(घ) पूरे जलरोधी उपकरण के लिए स्वचालित नियंत्रण
2.जल आपूर्ति विधि: निरंतर तापमान जल आपूर्ति, निरंतर प्रवाह जल आपूर्ति।
3. पानी की आपूर्ति नियंत्रण प्रक्रियाः उपयोगकर्ता पूर्व निर्धारित पानी के बादतापमान मूल्य,टच स्क्रीन पर पानी के प्रवाह का मूल्य,तापमान नियंत्रण प्रणाली,इलेक्ट्रॉनिक मीटर वास्तविक समय में वर्तमान मूल्यों की निगरानी करते हैं, डेटा रूपांतरण के माध्यम से पीएलसी में मूल्यों को पढ़ते हैं, फिर आवृत्ति कनवर्टर के माध्यम से पंप की घूर्णन गति को स्वचालित रूप से समायोजित करते हैं।
4.पानी के तापमान को नियंत्रित करना: पीआईडी प्रणाली स्वचालित रूप से पानी के तापमान को नियंत्रित करती है और पहचानती है, सीमाः कमरे का तापमान ~ 65°C (±3°C) ।
5.बड़े प्रवाह और छोटे प्रवाह दो तरफ़ा जल आपूर्ति है।
6. बड़े प्रवाह वाले जल की आपूर्ति:
(क) यह IPX5~IPX6 मजबूत पानी छिड़काव परीक्षण और IPX8 के पानी इंजेक्शन के लिए लागू होता है
(b) प्रवाह सीमाः 10~100L/मिनट
(ग) प्रवाह सटीकताः ± 0.5L/मिनट
(घ) प्रवाहमापकः टरबाइन प्रवाहमापक
(ई) जल पंपः स्टेनलेस स्टील सेन्ट्रिफ्यूगल पंप
7. छोटे प्रवाह वाले जल आपूर्ति:
(क)यह IPX1~IPX4 जलरोधक परीक्षण पर लागू होता है
(b)प्रवाह सीमाः 1~10L/मिनट
(ग)प्रवाह सटीकताः ± 0.5L/मिनट
फ्लोमीटरः टरबाइन फ्लोमीटर
(घ)पानी पंपः स्टेनलेस स्टील सेंट्रीफ्यूगल पंप
8जल भंडारण टैंक:
(क)यह IPX5~IPX6 मजबूत पानी छिड़काव परीक्षण, IPX8 पानी इंजेक्शन, IPX7 विसर्जन के पानी भंडारण के लिए लागू होता है
(b)मात्रा: लगभग 500 लीटर
(ग)आयामः W600mmXD650mmXH1500mm
(घ)अवलोकन खिड़कीः कठोर कांच का खिड़की
(ई)अवलोकन खिड़की का आयामः W200mmXH1250mm
(च)गहराई गेजः स्टेनलेस स्टील
घ)गहराई माप ऊंचाईः 1200 मिमी, सटीकता1 मिमी
(h)तरल स्तर नियंत्रणः फ्लोट स्विच + ओवरफ्लो पाइप
9. IPX7 विसर्जन स्वचालित लिफ्ट ब्रैकेट
(क)उठाने की दूरीः0~1200 मिमी
(b)ब्रैकेट आयामः L400mmXW400mm
(ग)ब्रैकेट भार भारः 100 किलोग्राम
10. आईपीएक्स8 का नियंत्रण
(क)दबाव सीमाः 0~0.6Mpa
(b)समय सीमाः 0~999999s
11नियंत्रण कैबिनेटः
(क)प्रवाह का पता लगानाः इलेक्ट्रॉनिक प्रवाहमीटर के माध्यम से प्रवाह संकेत की प्रतिक्रिया
(b)प्रवाह सेटिंगः टच स्क्रीन पर सेट
(ग)तापमान का पता लगानाः पीआईडी
(घ)नियंत्रक: मित्सुबिशी पीएलसी
(ई)अनुकूल इंटरफेसः 7 इंच, रंग टच स्क्रीन
(च)नियंत्रण कार्यः निरंतर तापमान पानी की आपूर्ति, निरंतर प्रवाह पानी की आपूर्ति, निरंतर दबाव पानी की आपूर्ति, और परीक्षण समय नियंत्रण।
घ)सुरक्षा कार्यः रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण
12फ़िल्टरः स्टेनलेस स्टील के खोल, ठीक फ़िल्टर कोर
13शरीर सामग्रीः औद्योगिक एल्यूमीनियम मिश्र धातु
14बाहरी आयामः 1400mmX750mmX1600mm
15बिजली की आपूर्तिः तीन चरण AC 380V, 50Hz
गहरे डूबने के टैंक को IEC60529 IPX8 के अनुसार डिजाइन और निर्मित किया गया है।
झुकाव योग्य घुमावदार चरण IPX1~IPX6 परीक्षण के लिए आवश्यक सहायक उपकरण है।
| टर्नटेबल का व्यास | Ø600 मिमी |
| टर्नटेबल की गति | 1rpm |
| झुकाव कोण | 0° और 15° तक पहुँच सकता है |
| परीक्षण घूर्णन कोण | 90°, निरंतर घूर्णन |
| शरीर सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 800X800X250 मिमी |
| रोलर्स के साथ एल्यूमीनियम आधार | |
| कंट्रोल कैबिनेट द्वारा रिवर्सिबल कंट्रोल, रोटेशनल मोशन कंट्रोल | |
