ईवी कनेक्टर के लिए आईईसी 62196 शॉर्ट-टाइम टेस्ट करंट और तापमान वृद्धि परीक्षण प्रणाली

उत्पाद का अवलोकन:

यह परीक्षण प्रणाली IEC 62196-1Ed.4CDV 2020 खंड 12 की मानक आवश्यकताओं को पूरा करती है।3, खंड 24, तालिका 10, खंड 34.2, 34.4 और 35.4., आईईसी 62196-2, आईईसी 62196-3, आदि

यह EV प्लग और सॉकेट के नामित करंट को पारित करने के बाद तापमान वृद्धि परीक्षण का पता लगाने के लिए उपयुक्त है,और विद्युत सामानों की सतह के ताप का आकलन जब लोड धारा जुड़ा हुआ है, और क्या टर्मिनल का तापमान वृद्धि मानक की आवश्यकताओं को पूरा करता है। यह भी ग्राउंडिंग संपर्कों के लिए अल्पकालिक उच्च वर्तमान प्रतिरोध परीक्षण के लिए प्रयोग किया जाता है।

उपकरण की विशेषताएं

यह प्रणाली एक कंप्यूटर द्वारा नियंत्रित स्व-प्रोग्राम किए गए सॉफ्टवेयर का उपयोग करती है। सभी मानक परीक्षण प्रक्रियाओं और डेटा निर्णयों को प्रणाली द्वारा नियंत्रित किया जाता है, जिससे संचालन आसान हो जाता है।इसका उपयोग लोड करंट से जुड़े चार्जिंग इंटरफेस और इलेक्ट्रिकल एक्सेसरीज के सतह हीटिंग और इलेक्ट्रोड तापमान वृद्धि का आकलन करने के लिए किया जाता है, और यह जांचने के लिए कि क्या तापमान वृद्धि मानक आवश्यकताओं को पूरा करती है।

मुख्य तकनीकी मापदंड

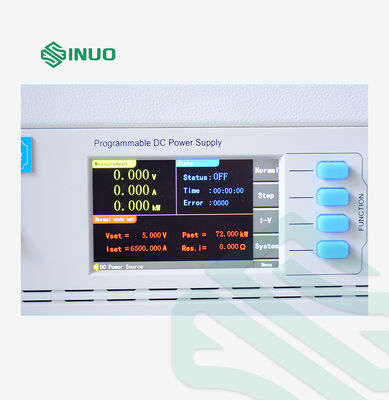

1.आउटपुट वर्कस्टेशन: 1 डीसी आउटपुट स्टेशन

•अधिकतम आउटपुट वोल्टेजः डीसी 15V से कम

•निरंतर समायोज्य परीक्षण करंट आउटपुटः DC 200 ¢6500A

•वर्तमान प्रदर्शन सटीकताः ± ((0.25% रीडिंग + 0.25% रेंज), संकल्प 1A

•वोल्टेज डिस्प्ले सटीकताः ± ((0.25% रीडिंग + 0.25% रेंज), संकल्प 0.01V

•परीक्षण करंट स्थिरताः ± ((१% सेट मूल्य + ०.५ ए), प्रतिक्रिया समय लगभग १ सेकंड

2.कंट्रोल संपर्क बिजली की आपूर्तिः वर्तमान सीमा एसी (0 ¢ 2) ए

3कार्य मोडः निरंतर मोड, चालू/बंद मोड, स्वचालित तापमान नियंत्रण मोड

• निरंतर चालू/बंद मोडः
  • निरंतर मोड परीक्षण समयः 0.01 ¢ 99.99 घंटे
  • चालू/बंद मोड पावर चालू/बंद समयः 0.01 ¢ 99.99 घंटे
  • चालू/बंद गिनतीः 1 ¢9999 बार, गिनती पूरी होने पर स्वचालित रूप से रुक जाती है
  • वर्तमान सेटिंगः प्रोग्राम करने योग्य नियंत्रण सेटिंग्स (IEC62196 के अनुसार कॉन्फ़िगर की जा सकती हैं, समय और वर्तमान संयोजनों के साथ नीचे दी गई तालिका में दिखाए गए हैं)


स्वचालित तापमान नियंत्रण मोडः
प्रणाली स्थिर तापमान वृद्धि मूल्य सेट कर सकती है और स्वचालित रूप से उपयुक्त वर्तमान मूल्य पा सकती है।

•तापमान वृद्धि सेटिंग रेंजः 0~100°C

•स्थिरता सटीकताः ±0.5°C

•स्वचालित रूप से वांछित तापमान वृद्धि के लिए आवश्यक वर्तमान की गणना करता है

4तापमान वृद्धि परीक्षण (निर्मित तापमान निरीक्षण उपकरण):

•तापमान मापने की सीमाः 0°260°C, सटीकताः ±0.3% + 1°C; संकल्पः 0.1°C

•तापमान मापने के बिंदुः 16 चैनल (जिसमें परिवेश तापमान मापने के लिए 1 बिंदु शामिल है)

•थर्मोकपल प्रकार समर्थितः उपकरण J, K, T, E, S, N, B, R प्रकार के थर्मोकपल का समर्थन करता है।

•माप के लिए इस्तेमाल किया गया थर्मोकपलः यूएसए ओ कंपनी के-प्रकार 30AWG ठीक तार थर्मोकपल्स, लंबाई 2 मीटर, कुल मिलाकर 20 टुकड़े।

•तापमान जांचः तापमान जांच उपकरण को नुकसान पहुंचाए बिना लाइव परीक्षण कर सकती है।

•तापमान स्कैनिंग गति और रिकॉर्डिंग अंतरालः सभी चैनलों के लिए 0.11800 सेकंड।

•तापमान डेटा रिकॉर्डिंगः कंप्यूटर परीक्षण सॉफ्टवेयर के लिए कॉन्फ़िगरेशन के साथ कंप्यूटर द्वारा स्वचालित रूप से पूरा किया जाता है।

•सॉफ्टवेर एक परिवेश तापमान चैनल सेट कर सकता है, और डेटा संग्रह के दौरान स्वचालित रूप से परिवेश तापमान घटा सकता है।

5वोल्टेज ड्रॉप और प्रतिरोध परीक्षण कार्यः
उपकरण एक एमवी मीटर के साथ कॉन्फ़िगर किया गया है जो कनेक्टर के माध्यम से वोल्टेज गिरावट का पता लगा सकता है और संबंधित प्रतिरोध मूल्य की गणना कर सकता है।

6टचस्क्रीन एकीकृत औद्योगिक नियंत्रण कंप्यूटर की विन्यासः
इस प्रणाली में एक एकीकृत औद्योगिक नियंत्रण कंप्यूटर शामिल है जिसके निम्नलिखित विनिर्देश हैं:

• • सीपीयू: पेंटियम 4/1.8G या उससे ऊपर
  • मेमोरीः 4GB
  • स्टोरेजः 64GB सॉलिड स्टेट ड्राइव
  • डिस्प्लेः 15 इंच का एलसीडी मॉनिटर
  • ऑपरेटिंग सिस्टम: XP अंग्रेजी संस्करण
  • सॉफ्टवेयर: कार्यालय प्रसंस्करण सॉफ्टवेयर

A. पावर सेटिंग्स:

· प्रोग्राम करने योग्य सेटिंग्स कम से कम 10 वर्तमान खंडों के विन्यास की अनुमति देती हैं, जो विभिन्न वर्तमान मूल्यों के निरंतर कार्यान्वयन को सक्षम करती हैं।

· इसमें घड़ी आधारित स्विच फ़ंक्शन, समायोज्य इंटरफ़ेस सेटिंग्स, स्वचालित समायोजन और स्वचालित रीसेट शामिल हैं।

B. कई कार्य मोडः

· निरंतर मोड, चालू/बंद मोड, स्वचालित तापमान नियंत्रण मोड

C. डेटा डिस्प्ले:

· प्रत्येक चैनल के लिए तापमान मान, वर्तमान मान और समय-अक्ष वक्रों का वास्तविक समय प्रदर्शन।

· नमूनाकरण आवृत्ति: 100ms से 1800s तक समायोज्य।

· डेटा रिकॉर्डिंग अंतरालः 100ms से 1800s समायोज्य।

डी. डेटा भंडारण:

· कम से कम 8 जीबी स्टोरेज स्पेस के साथ परीक्षण डेटा को स्वचालित या मैन्युअल रूप से सहेजने में सक्षम।

ई. डेटा निर्यात:

· CSV, XLSX और अन्य स्वरूपों में USB डेटा निर्यात का समर्थन करता है.

F. पावर सेटिंग्स (अतिरिक्त):

· कम से कम 10 वर्तमान आउटपुट कार्यक्रमों को कॉन्फ़िगर करने के लिए प्रोग्राम करने योग्य सेटिंग्स, विभिन्न वर्तमान मूल्यों का निरंतर अनुप्रयोग, घड़ी स्विच फ़ंक्शन, समायोज्य संचालन इंटरफ़ेस,स्वतः समायोजन, और स्वचालित रीसेट।

7बिजली की आपूर्तिः

· AC 220V ±10%, 50/60Hz, 50KVA

8आयाम:

· लगभग 1000mm (W) × 1300mm (D) × 1800mm (H), वजनः लगभग 400kg

· आसान आंदोलन और निर्धारण के लिए ब्रेक के साथ भारी शुल्क रोलर्स से लैस।

9अतिभार और अतिप्रवाह संरक्षणः

· जब यह बंद हो जाता है तो उपकरण स्वचालित रूप से आउटपुट करंट को काट देता है।

· यह उपकरण लंबे समय तक निरंतर, स्थिर और विश्वसनीय कार्य कर सकता है।

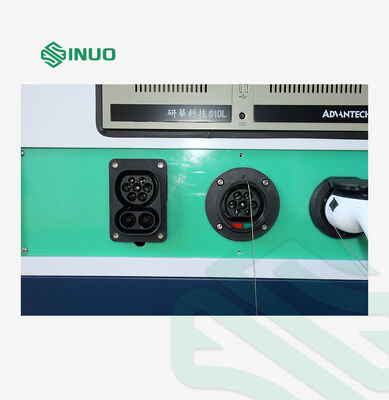

10. तापमान वृद्धि परीक्षण फिक्स्चर विन्यासः

· आयाम: 800*400*400 मिमी

· एक्रिलिक पारदर्शी ढक्कन

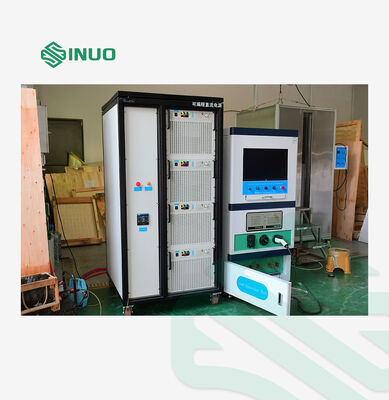

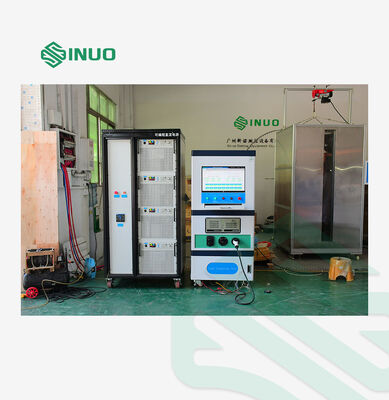

11सामान्य उपकरण आरेख (छवि में कंप्यूटर सेटअप शामिल है):
