| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | Snj8163 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

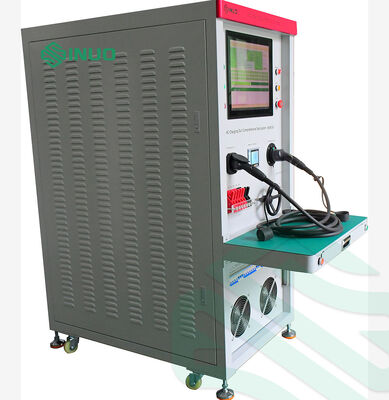

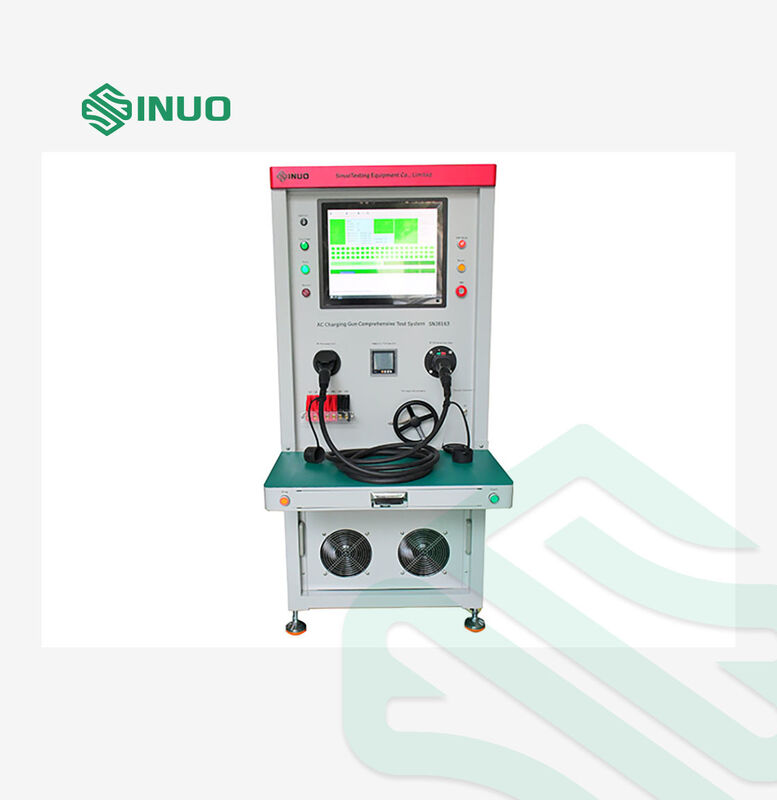

यह परीक्षण प्रणाली मुख्य रूप से चीनी (जीबी), यूरोपीय (ईयू), और अमेरिकी (यूएल) मानकों के अनुसार एसी प्लग के कार्यात्मक निरीक्षण के लिए उपयोग की जाती है। प्रत्येक प्लग को एक अद्वितीय क्यूआर कोड सौंपा जा सकता है, और परीक्षण परिणाम स्वचालित रूप से रिपोर्ट में सहेजे जाते हैं। योग्य परिणाम सीधे प्रिंट किए जा सकते हैं। सभी कार्य एक ही रन में स्वचालित रूप से परीक्षण किए जाते हैं, जिससे उच्च दक्षता और श्रम की बचत होती है, जो इसे कारखानों में बड़े पैमाने पर उत्पादन पूर्ण निरीक्षण के लिए उपयुक्त बनाता है।
अनुपालन मानक: IEC 62196-1Ed.4CDV का अनुपालन करता है 2020 खंड 12.2, 21.2, 21.3, IEC 62196-3-1 ed1 खंड 16.102.
1. प्रत्येक व्यक्तिगत तार के लिए टूटना, निरंतरता, शॉर्ट सर्किट और वायरिंग अनुक्रम परीक्षण
2. मुख्य कंडक्टर का निरंतरता प्रतिरोध परीक्षण
3. अंतर्निहित प्रतिरोध माप (पुश-बटन स्विच की दोनों दबी हुई और न दबी हुई अवस्थाओं सहित)
4. करंट ले जाने की क्षमता का सत्यापन और वोल्टेज ड्रॉप माप
5. तारों के बीच इन्सुलेशन परीक्षण
6. तारों के बीच ढांकता हुआ सहनशक्ति (उच्च-वोल्टेज) परीक्षण
7. थर्मोकपल तार परीक्षण
| बिजली की आपूर्ति | एकल-चरण एसी 220V / 50Hz |
|---|---|
| वायु आपूर्ति | 0.6 MPa |
| नियंत्रण प्रणाली | पीएलसी + औद्योगिक पीसी |
| बारकोड स्कैनिंग |
परीक्षण नमूनों पर बारकोड या क्यूआर कोड पढ़ने के लिए डिवाइस एक स्कैनर के साथ आता है। परीक्षण से पहले उत्पाद को स्कैन करें; परीक्षण के बाद, स्कैन किया गया कोड स्वचालित रूप से परीक्षण रिकॉर्ड से जुड़ा होता है, जिससे पता लगाने की क्षमता सक्षम होती है। |
| तार निरंतरता परीक्षण |
ब्रेक, निरंतरता, शॉर्ट सर्किट और वायरिंग अनुक्रम परीक्षण पीएलसी इनपुट/आउटपुट स्कैनिंग के माध्यम से किए जाते हैं। पीएलसी स्वचालित रूप से पास/असफल निर्धारित करता है। |
| अंतर्निहित प्रतिरोध सीमा |
1 – 5000 Ω, सटीकता: 1% उत्पाद की गुणवत्ता निर्धारित करने के लिए ऊपरी और निचली सीमाएं निर्धारित की जा सकती हैं। |
| सीसी और पीई प्रतिरोध (बटन दबाया / नहीं दबाया) |
16A एसी प्लग: नहीं दबाया आरसी: 680Ω, दबाया आरसी+आर4:3.38 kΩ 32A एसी प्लग: नहीं दबाया आरसी: 220Ω, दबाया आरसी+आर4:3.52 kΩ 63A एसी प्लग: नहीं दबाया आरसी: 100Ω, दबाया आरसी+आर4:3.4 kΩ प्रतिरोध की माप सटीकता 1%–2% तक पहुंचनी चाहिए। |
| थर्मिस्टर परीक्षण सीमा |
100 – 50,000 Ω, सटीकता: 2% निरंतरता की गुणवत्ता निर्धारित करने के लिए ऊपरी और निचली सीमाएं निर्धारित की जा सकती हैं |
| वर्तमान वहन क्षमता और वोल्टेज ड्रॉप परीक्षण |
रेटेड और ओवरलोड वर्तमान स्थितियों के तहत कनेक्टर्स पर वोल्टेज ड्रॉप को मापता है। अंतर्निहित तीन-चरण समायोज्य ट्रांसफार्मर: 0-380V आउटपुट, समायोज्य तीन-चरण लोड 0-35A। समर्थित परीक्षण सीमाएं:
|
| इन्सुलेशन प्रतिरोध परीक्षण |
एकल-चरण: एल-एन, एल-ई, ई-एन तीन-चरण: एल1/एल2/एल3/ई-एन, एल1/एल2/एल3/एन-ई, एन/एल2/एल3/ई-एल1, एल1/एन/एल3/ई-एल2, एल1/एल2/एन/ई-एल3 पैरामीटर: 1. परीक्षण वोल्टेज: डीसी 100 – 1000V (समायोज्य) 2. निचली सीमा: 1 एम–1 जीΩ (समायोज्य) 3. सटीकता: ±5% 4. प्रतिरोध जब अलार्म < निर्धारित मान |
| ढांकता हुआ सहनशक्ति (हाई-पॉट) परीक्षण |
एकल-चरण: एल-एन, एल-ई, ई-एन तीन-चरण: एल1/एल2/एल3/ई-एन, एल1/एल2/एल3/एन-ई, एन/एल2/एल3/ई-एल1, एल1/एन/एल3/ई-एल2, एल1/एल2/एन/ई-एल3 पैरामीटर: 1. परीक्षण वोल्टेज: एसी 0 – 5 केवी / डीसी 0 – 6 केवी (समायोज्य) 2. रिसाव वर्तमान सीमा: एसी 0.1 – 20 एमए, डीसी 0.01 – 5 एमए 3. सटीकता: ±1.5% + 3 अंक 4. वोल्टेज का डिजिटल डिस्प्ले, स्वचालित प्रोग्रामेबल समायोजन 5. यदि रिसाव वर्तमान निर्धारित मान से अधिक हो जाता है तो अलार्म |
| परीक्षण स्टेशन | एकल स्टेशन, प्रति परीक्षण एक उत्पाद |

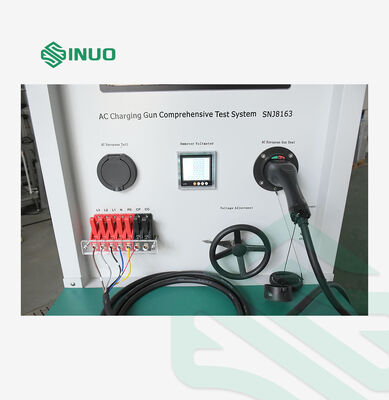

| प्लग धारक |
ईयू एसी वाहन प्लग धारक, ईयू एसी पेडस्टल प्लग धारक, जीबी एसी प्लग धारक, यूएस एसी प्लग धारक |
| पूंछ प्लेट |
परीक्षण उत्पाद से मेल खाने वाला विशेष प्रेसिंग फिक्स्चर, क्लैंप और के साथ सुरक्षा प्लेट |
| सॉकेट ऊंचाई | 750 – 1000 मिमी, एर्गोनोमिक रूप से डिजाइन किया गया |

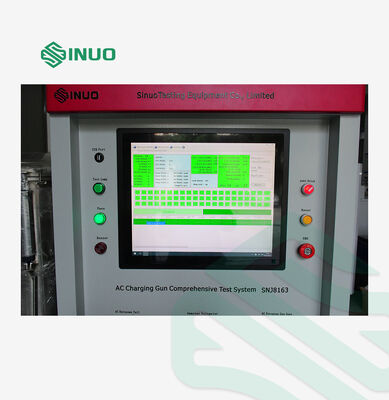

| कंप्यूटर सॉफ्टवेयर |
1. विन 7 और विन 10 का समर्थन करता है, सभी पैरामीटर सेटिंग्स सॉफ्टवेयर के माध्यम से कॉन्फ़िगर की जा सकती हैं। 2. प्रत्येक उत्पाद के परीक्षण परिणाम आसान पहुंच, देखने और विश्लेषण के लिए वास्तविक समय में कंप्यूटर में सहेजे जाते हैं। 3. एमईएस सिस्टम से वैकल्पिक कनेक्शन के लिए संचार इंटरफेस आरक्षित हैं, जिससे परीक्षण डेटा को प्रबंधन और नियंत्रण के लिए एमईएस डेटाबेस में अपलोड किया जा सकता है। 3. परीक्षण डेटा पूरा होने के तुरंत बाद संग्रहीत किया जाता है। 4. संग्रहीत परीक्षण डेटा को टीएक्सटी या एक्सेल प्रारूप में निर्यात किया जा सकता है। |
| आयाम | डब्ल्यू 900 × डी 800 × एच 1800 मिमी |
| वजन | लगभग 300 किग्रा |
| अन्य |
1. लॉकिंग फ़ंक्शन के साथ मोबाइल कैस्टर। 2. एमईएस कनेक्टिविटी: वैकल्पिक, अतिरिक्त लागत लागू होती है। |
