| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

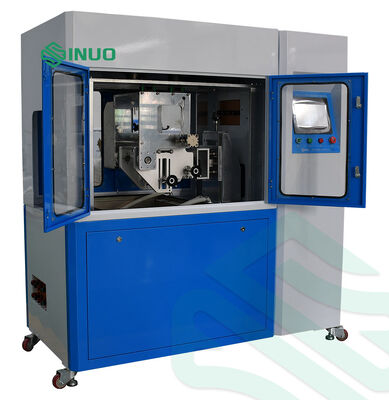

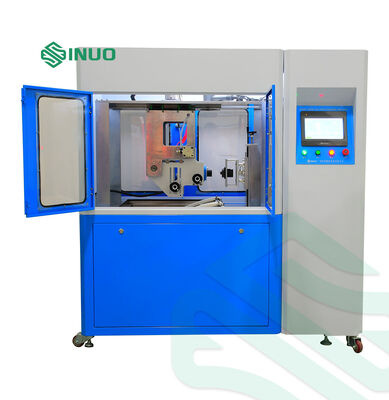

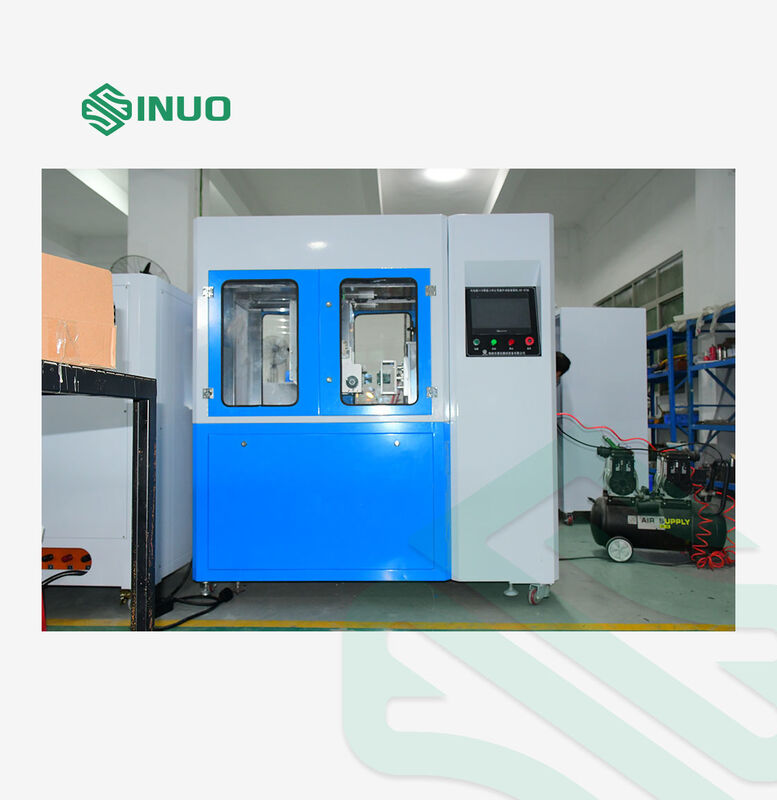

IEC 62196-3 ई.वी. चार्जिंग और औद्योगिक कपलर स्थायित्व परीक्षण उपकरण
उत्पाद जानकारी:
मानक: यह परीक्षण उपकरण IEC 62196-3: 2020 खंड 22 और 23, IEC62196-1: 2020 खंड 22 और खंड 23, IEC60309-1: 2012 खंड 20 और खंड 21, आदि की आवश्यकताओं को पूरा करता है।
इसका उपयोग यह सत्यापित करने के लिए किया जाता है कि क्या इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट-आउटलेट और कपलर जैसे विद्युत सहायक उपकरण सामान्य संचालन के दौरान होने वाले यांत्रिक, विद्युत और थर्मल तनावों का अत्यधिक घिसाव या अन्य हानिकारक प्रभावों के बिना सामना कर सकते हैं।
सर्वो मोटर तंत्र को चलाती है ताकि परीक्षण नमूनों को बार-बार डालने और निकालने की क्रियाएं की जा सकें। ब्रेकिंग क्षमता परीक्षण के लिए एक बाहरी लोड का उपयोग किया जा सकता है। पावर ऑन / ऑफ समय, परीक्षण गति, स्ट्रोक और कोण सभी को टच स्क्रीन पर प्रीसेट किया जा सकता है।
नमूना दायरा, उपयोग, सिद्धांत, संरचना और उपयोग का वातावरण:
| नमूने और प्रतिबंध | इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और कपलर |
|---|---|
| परीक्षण उपयोग | इसका उपयोग यह परीक्षण करने के लिए किया जाता है कि क्या इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग और सॉकेट, और कपलर जैसे विद्युत सहायक उपकरण सामान्य उपयोग के दौरान होने वाले यांत्रिक तनाव, विद्युत तनाव और थर्मल तनाव का अत्यधिक घिसाव या अन्य हानिकारक प्रभावों के बिना सामना कर सकते हैं, ताकि उनकी विश्वसनीयता को सत्यापित किया जा सके। |
| परीक्षण सिद्धांत | सर्वो मोटर ड्राइव तंत्र का उपयोग नमूने पर रैखिक प्लग-एंड-पुल दोहराव क्रियाएं करने के लिए किया जाता है, और ऑन-ऑफ परीक्षण के लिए एक बाहरी लोड जोड़ा जा सकता है। पावर ऑन और ऑफ समय, परीक्षण गति, स्ट्रोक और कोण सभी को टच स्क्रीन के माध्यम से प्रीसेट किया जा सकता है। |

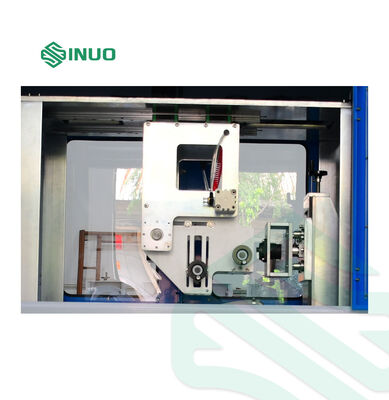

| संरचना और विशेषताएं | यह एक एकीकृत फ्रेम को अपनाता है, जिसे सर्वो मोटर, प्रिसिजन बॉल स्क्रू और सिंक्रोनस बेल्ट ट्रांसमिशन, कलर टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन, पीएलसी इंटेलिजेंट कंट्रोल सिस्टम द्वारा संचालित किया जाता है; यह चार्जिंग गन इंटरफ़ेस जीवन काल परीक्षण के लिए उपयुक्त, तीन-अक्ष समायोज्य क्लैंप का भी उपयोग करता है। |
| उपयोग का वातावरण | बिजली की आपूर्ति: AC220V±10%/50-60Hz, 2Kw, कार्य तापमान 0-40℃, आर्द्रता 30%-90%; समग्र आयाम: लगभग W1000*D750*H1200mm; वजन: लगभग 150kg |
तकनीकी पैरामीटर:
| परीक्षण सामग्री | ए) ब्रेकिंग और क्षमता; बी) सामान्य संचालन |
|---|---|
| परीक्षण नमूना सीमा | एसी और डीसी चार्जिंग गन |
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण विधि | मित्सुबिशी पीएलसी इंटेलिजेंट इंटीग्रेटेड कंट्रोल, 7-इंच कलर ह्यूमन-मशीन टच इंटरफ़ेस ऑपरेशन |
| ऑपरेशन मोड | मैनुअल या प्रोग्राम-नियंत्रित ऑपरेशन |
| कार्य | इसमें चार्जिंग इंटरफ़ेस के सामान्य संचालन का अनुकरण करने का कार्य है, जो चार्जिंग इंटरफ़ेस के प्लग-इन और पुल-आउट ऑपरेशन को महसूस कर सकता है, साथ ही परीक्षण गति, परीक्षण समय और परीक्षण बार की प्रोग्राम योग्य सेटिंग भी है। |
| ड्राइव मोड | सर्वो मोटर प्लगिंग और अनप्लगिंग आंदोलनों और रोटेटिंग और लिक्विड-वेटिंग आंदोलनों को चलाती है, और सहायक सिलेंडर स्विच इंटरलॉकिंग तंत्र के उद्घाटन और समापन को महसूस करता है। |
| नमूना फिक्स्चर और क्लैंपिंग विधि | मैकेनिकल क्लैंपिंग, एक्स/वाई/जेड त्रि-आयामी समायोज्य क्लैंप, समायोज्य क्लैंपिंग पॉइंट स्थिति, राष्ट्रीय मानक, अमेरिकी मानक, यूरोपीय मानक एसी/डीसी चार्जिंग इंटरफेस के लिए उपयुक्त यूनिवर्सल क्लैंप। |
| स्वचालित फ्लिप | चार्जिंग गन क्लैंप पर एक स्वचालित फ्लिपिंग तंत्र से सुसज्जित, जिसे 90º तक फ्लिप किया जा सकता है, और फ्लिप होल्डिंग समय को सीमा (0 ~ 600) एस के भीतर मनमाने ढंग से सेट किया जा सकता है, जो IEC 62196-1:2022 खंड 23.3.2 के समाधान डुबकी के परीक्षण को प्राप्त कर सकता है। |
| परीक्षणों की संख्या | 0~999999 बार, प्रीसेट किया जा सकता है, गिनती निर्धारित मान तक पहुंचने पर स्वचालित रूप से रुक जाती है |
| ब्रेकिंग क्षमता चालन समय | 1-999.9s, प्रीसेट किया जा सकता है (मानक के लिए आवश्यक है कि विद्युत संपर्क 4s से अधिक नहीं और 2s से कम नहीं रखा जाना चाहिए) |
| प्लग और निकासी दर | 0-10 बार/मिनट, प्रीसेट किया जा सकता है (3.75 चक्र/मिनट, 7.5 स्ट्रोक/मिनट) |
| परीक्षण स्ट्रोक | 0-150mm, प्रीसेट किया जा सकता है (परीक्षण प्लग और परीक्षण सॉकेट के बीच की दूरी ≥50mm है) |
| परीक्षण गति | 0-1100mm/s को सीधे टच स्क्रीन पर प्रीसेट किया जा सकता है |
| बल मान प्रदर्शन | 50kg रेंज के बल सेंसर से सुसज्जित, जो वास्तविक समय में बल मान की निगरानी कर सकता है, बल-समय वक्र बना सकता है, अधिकतम सम्मिलन बल और निष्कर्षण बल प्रदर्शित कर सकता है, और वर्तमान बल मान, बल मान सीमा (0 ~ 500) N प्रदर्शित कर सकता है। |
| लॉकिंग डिवाइस | इसमें सामान्य ऑपरेटिंग स्थितियों का अनुकरण करने के लिए यांत्रिक लॉकिंग डिवाइस को स्वचालित रूप से दबाने का कार्य है। |
| समाधान टैंक | एक समाधान टैंक से सुसज्जित, जो IEC 62196-1:2022 खंड 23.3.2 नमक और धूल पानी के सिम्युलेटेड समाधान को समायोजित कर सकता है, कृपया ध्यान दें कि समाधान उपयोगकर्ता द्वारा तैयार किया जाना चाहिए। |
| समाधान डुबकी आवश्यकताएं | डुबकी की संख्या, डुबकी का समय, सुखाने का समय, प्लग-इन और निकासी समय, और चक्र समय सेट किया जा सकता है |
| लोड | बाहरी, SN2217-480V250A के साथ काम कर सकता है |
| पता लगाने का कार्य | जब लोड जुड़ा होता है, तो यह सर्किट ब्रेक अलार्म का एहसास कर सकता है और वर्तमान बार को रिकॉर्ड कर सकता है। |
| सुरक्षा सुरक्षा | ग्राउंड प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन, ओवरलोड प्रोटेक्शन |
