| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1008बी |
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 5 सेट |

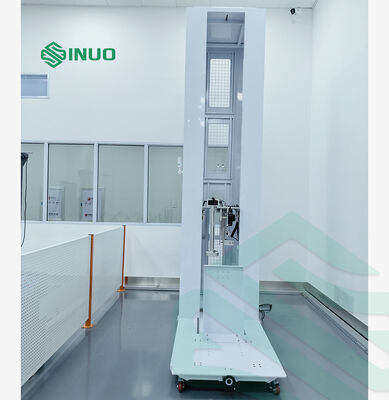

आईईसी 61851 पेंडुलम इम्पैक्ट टेस्टिंग डिवाइस
लागू मानक:
IEC60068-2-75:2014
IEC62262:2021
आईईसी 61851-1-2017
आईईसी 62477-1:2022
परीक्षण नमूना और दायराः
विद्युत वाहन एसी/डीसी चार्जिंग पाइलें, ट्रांसफार्मर कैबिनेट और मीटरिंग बॉक्स।
परीक्षण का उद्देश्य:
इस उपकरण का उपयोग इलेक्ट्रिक वाहनों के चार्जिंग सिस्टम में उपयोग किए जाने वाले ईवी चार्जिंग पाइल या ट्रांसफार्मर कैबिनेट पर यांत्रिक शक्ति परीक्षण करने के लिए किया जाता है।
परीक्षण सिद्धांतः
परीक्षण एएच एः पेंडुलम हैमर प्रभाव
टक्कर तत्व को एक मीटर के पेंडुलम ट्यूब के माध्यम से निर्दिष्ट ऊंचाई से स्वतंत्र रूप से छोड़ दिया जाता है और सबसे निचले ऊर्ध्वाधर स्थिति में नमूना को मारता है।परीक्षण गतिज ऊर्जा में गुरुत्वाकर्षण संभावित ऊर्जा का रूपांतरण द्वारा प्राप्त किया जाता है.
परीक्षण Eh c: ऊर्ध्वाधर मुक्त गिरावट हथौड़ा प्रभाव
धक्का तत्व स्थिर अवस्था में एक निर्दिष्ट ऊंचाई से एक मार्गदर्शक ट्यूब के माध्यम से लंबवत रूप से गिरता है और नमूना की क्षैतिज सतह को प्रभावित करता है।परीक्षण गतिज ऊर्जा में गुरुत्वाकर्षण संभावित ऊर्जा का रूपांतरण द्वारा प्राप्त किया जाता है.
संरचना और विशेषताएं:

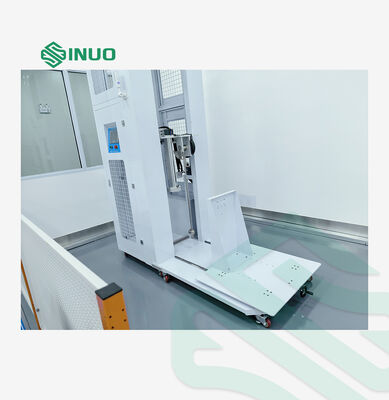

जैसा कि नीचे दिए गए लेआउट में दिखाया गया है, प्रणाली में बाएं और दाएं संरचनाएं शामिल हैं.बायीं ओरः पेंडुलम समायोजन और रिलीज़ तंत्र,दाईं ओरः नमूना माउंटिंग प्लेटफार्म
1.पेंडुलम इम्पैक्ट यूनिट को एक पहिया ट्रॉली संरचना पर लगाया जाता है, जिससे विभिन्न पक्षों से बड़े डीसी चार्जिंग ढेरों का परीक्षण किया जा सकता है।छोटे एसी/डीसी चार्जर प्लेटफॉर्म पर माउंट किए जा सकते हैं जिसमें नीचे और पीछे की ओर परीक्षण शामिल है.
2.पेंडुलम और वर्टिकल ड्रॉप दोनों तंत्र विद्युत रूप से ऊंचाई में समायोज्य होते हैं, जिनकी सीमा 0.2~2.5 मीटर होती है।
3.प्रभाव कोण विभिन्न गिरावट ऊंचाइयों को पूरा करने के लिए समायोज्य है, IK06 IK11 ऊर्जा स्तरों का समर्थन करता है (150J) ।
4.पेंडुलम प्रणाली के लिए द्वितीयक प्रभाव विरोधी कार्य।
5.दूरस्थ एक कुंजी संचालन के साथ पेंडुलम और ड्रॉप हथौड़ा दोनों के लिए विद्युत चुम्बकीय रिलीज।
6.प्रभाव तत्वों का त्वरित प्रतिस्थापन।
7.टच स्क्रीन और इन्फ्रारेड रिमोट कंट्रोल के साथ पीएलसी नियंत्रण प्रणाली।
8.उच्च कठोरता और स्थिरता के लिए पाउडर-लेपित परिष्करण के साथ ए 3 स्टील फ्रेम।
तकनीकी मापदंडः
|
मॉडल |
SNQC1008B |
|
नियंत्रण प्रणाली |
पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन. उठाने और रिलीज सहित सभी कार्य टच स्क्रीन में एकीकृत हैं, इन्फ्रारेड रिमोट कंट्रोल समर्थन के साथ। |
|
परीक्षण नमूने की सीमा |
1,दीवार पर लगाए गए और पोल पर लगाए गए एसी चार्जिंग पाइल 2,कैबिनेट प्रकार के डीसी चार्जिंग पाइल्स नोटः प्लेटफ़ॉर्म पर अधिकतम नमूना आकारः W×D×H = 1 × 1 × 2,0 m
|
|
परीक्षण कार्य |
1,पेंडुलम प्रभाव परीक्षण (साइड प्रभाव) 2,ड्रॉप हैमर प्रभाव परीक्षण (ऊपरी सतह प्रभाव) |
|
ड्राइव प्रणाली |
उठाने के लिए मोटर + रिड्यूसर; विद्युत चुम्बकीय रिलीज़ प्रणाली। |
|
ट्रांसमिशन सिस्टम |
सटीक गेंद शिकंजा + रैखिक गाइड रेल। |
|
प्रणाली संरचना |
नमूना मंच के साथ फ्रेम संरचना। फ्रेम पर स्थापित प्रभाव तंत्र; बड़े नमूनों को सीधे फर्श पर रखा जा सकता है। संक्षारण प्रतिरोधी कोटिंग के साथ इस्पात आवरण।
|
|
द्वितीयक प्रभाव विरोधी |
हाँ, रिबाउंड ट्यूब का स्वतः लॉक |
|
ऊंचाई समायोजन |
टच स्क्रीन इनपुट के माध्यम से मोटर संचालित |
|
रिलीज़ की विधि |
विद्युत चुम्बकीय, एक कुंजी संचालन |
|
प्रभाव ऊर्जा |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
पेंडुलम प्रभाव इकाई के बराबर द्रव्यमान |
250 ग्राम, 500 ग्राम,1.7 किलोग्राम,5 किलोग्राम,5 किलोग्राम,10 किलोग्राम±1%, पेंडुलम ट्यूब संयोजन के माध्यम से प्राप्त |
|
पेंडुलम ट्यूब |
1J: Ø9 मिमी स्टील ट्यूब, लंबाई 1000 मिमी, दीवार मोटाई 0.5 मिमी 2J: Ø10 mm स्टील ट्यूब, लंबाई 1000 mm 550J: Ø15.9 मिमी स्टील ट्यूब, लंबाई 1000 मिमी |
|
परीक्षण ऊंचाई |
इलेक्ट्रिक लिफ्टिंग, स्ट्रोक 200~2500 मिमी, टचस्क्रीन कंट्रोल |
|
गिरने की ऊँचाई |
रेंजः0-500 मिमी,स्केल डिस्प्ले के साथ, समायोज्य प्रभाव कोण
|
|
लिफ्टिंग सिस्टम |
मोटर चालित, टचस्क्रीन के माध्यम से ऊंचाई सेट |
|
रिहाई प्रणाली |
एक बटन के संचालन के साथ विद्युत चुम्बकीय रिलीज |
|
प्रभाव ऊर्जा सीमा |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
समतुल्य द्रव्यमान |
250 ग्राम, 500 ग्राम,1.7 किलोग्राम,5 किलोग्राम,5 किलोग्राम,10 किलोग्राम±1%, स्व-वजन आधारित प्रणाली |
|
गाइड ट्यूब |
1,2,5,10,20J,50J,प्रत्येक ऊर्जा स्तर के लिए समर्पित ट्यूब |
|
आधार प्लेट |
सुदृढ़ भारी कार्य स्टील आधार प्लेट |
|
नमूने की टक्कर की ऊंचाई |
200~2500 मिमी के स्ट्रोक के साथ इलेक्ट्रिक वर्टिकल समायोजन, टचस्क्रीन के माध्यम से नियंत्रित |
|
नमूने की क्षैतिज स्थिति |
ड्रॉप वजन तंत्र की समायोज्य विस्तार स्थिति, नमूना की ऊपरी सतह पर विभिन्न बिंदुओं पर प्रभाव की अनुमति देता है |
|
गिरने की ऊँचाई |
टचस्क्रीन पर डिजिटल डिस्प्ले; टचस्क्रीन नियंत्रण के माध्यम से प्रारंभिक संपर्क के बाद ऊंचाई निर्धारित की जा सकती है |
|

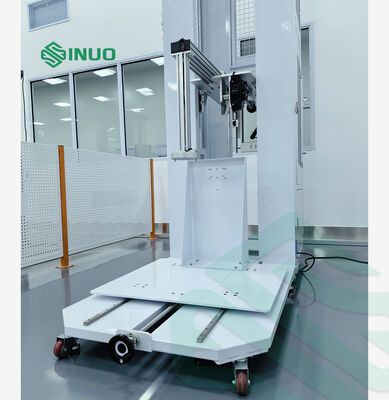

नमूना प्लेटफार्म संरचना |
|
|
आयाम |
1.0*1.2 मीटर, 1.0 × 1.0 मीटर तक के नमूनों को क्लैंप करने में सक्षम |
|
आधार प्लेट |
10 मिमी मोटी स्टील की प्लेट जिसमें नमूना लेआउट आवश्यकताओं के अनुसार व्यवस्थित घुमावदार माउंटिंग छेद हैं |
|
समर्थन स्तंभ |
ऊर्ध्वाधर माउंटिंग कॉलम जो पीछे माउंट किए गए नमूना पैनलों के साथ संगत हैं |
|
त्वरित कनेक्शन और पृथक्करण संरचना |
धक्का फ्रेम से कनेक्शन या अलग करने की अनुमति देता है; छोटे नमूनों के लिए कनेक्टेड मोड में और बड़े डीसी चार्जिंग ढेरों (ईवी चार्जिंग स्टेशन) के लिए अलग मोड में इस्तेमाल किया जाता है |
|
सुरक्षा और कार्यात्मक विशेषताएं |
1.मोटर अधिभार संरक्षण 2.आपातकालीन रोक सुरक्षा 3.तीन रंगों का स्थिति संकेतक प्रणालीः पीलाः स्टैंडबाय हराः दौड़ना लालः अलार्म वास्तविक समय में सिस्टम स्थिति का संकेत 4.रिसाव सुरक्षा प्रणाली शामिल |
|
गतिशीलता डिजाइन |
दोनों प्रभाव फ्रेम और नमूना मंच समर्थन संरचनाओं और रोलर पहियों से लैस हैं, जो गतिशीलता और सुरक्षित रूप से जमीन पर लॉक करने की अनुमति देता है जब तैनात किया जाता है। |
अनुलग्नक तालिकाएँ:
तालिका 3 आईसी कोड और संबंधित ऊर्जा का संबंध
|
आईके कोड |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
IK11 |
|
ऊर्जा / J |
अ |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
नोट 1. यदि अधिक प्रभाव ऊर्जा की आवश्यकता है, तो अनुशंसित मूल्य 50J है। नोट 2: कुछ अन्य मानकों में निर्दिष्ट प्रभाव ऊर्जा को इंगित करने के लिए एक अंक का उपयोग किया जाता है। इसके साथ मिश्रण से बचने के लिए, विशेषता संख्या को दो अंकों से दर्शाया जाता है। |
||||||||||||
