| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN553-EV232VT100HG100VCSusb-2 |
| एमओक्यू: | 1 |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1 सेट |
IEC और UN 38.3 उन्नत कंपन परीक्षण प्रणाली 3200kgf बल के साथ
सिनुओ SN553 कंपन परीक्षण प्रणाली को वास्तविक दुनिया के पर्यावरणीय तनावों का अनुकरण करने के लिए डिज़ाइन किया गया है, जो महत्वपूर्ण घटकों की स्थायित्व और सुरक्षा सुनिश्चित करता है। ऑटोमोटिव इलेक्ट्रॉनिक्स और एयरोस्पेस घटकों से लेकर लिथियम बैटरी (UN 38.3) और उपभोक्ता इलेक्ट्रॉनिक्स तक, यह प्रणाली आवश्यक सटीक उत्तेजना प्रदान करती है ताकि
GB, GJB, UL, JIS, IEC, और MIL-STD मानकों को पूरा किया जा सके।SN553 सिस्टम क्यों चुनें?
वैश्विक अनुपालन के लिए तैयार:
UN 38.3 (खंड 4.3), IEC 62133-1:2017, और IEC 62133-2:2017 सहित कठोर अंतरराष्ट्रीय मानकों को पूरा करने के लिए पूर्व-कॉन्फ़िगर किया गया।उच्च थ्रस्ट क्षमता:
साइन/रैंडम बल का 3,200 kgf6,400 kgfबहुमुखी परीक्षण मोड:
1 – 2,700 Hz की आवृत्ति सीमा के भीतर साइन स्वीप, रैंडम और क्लासिकल शॉक परीक्षणों का समर्थन करता है।मुख्य सिस्टम घटक और तकनीकी लाभ1. इलेक्ट्रोमैग्नेटिक एक्साइटेशन जनरेटर (A30S34)
उच्च-तनाव की स्थिति में स्थायित्व सुनिश्चित करते हुए, गतिशील क्रॉस-टॉकिंग और रोटेशन को कम करने के लिए एक डुअल-बेयरिंग एक्सियल गाइडेंस सिस्टम की सुविधा देता है।
कुशल शीतलन: लंबे समय तक चलने वाले परीक्षणों के दौरान थर्मल स्थिरता बनाए रखने के लिए हनीकॉम्ब एयर डक्ट और कम-शोर वाले पंखे के डिज़ाइन का उपयोग करता है।
मुख्य विनिर्देश: अधिकतम विस्थापन 51 मिमी पी-पी; मूविंग कॉइल व्यास Ф342 मिमी; फ्लक्स लीकेज
<10 गॉस।2. डिजिटल स्विचिंग पावर एम्पलीफायर (LA30K)उच्च दक्षता:
उच्च सिग्नल-टू-नॉइज़ अनुपात (>70dB) और कम विरूपण के लिए साइनसोइडल फ्रीक्वेंसी मल्टीप्लिकेशन PWM के साथ MOSFET/IGBT तकनीक का उपयोग करता है।
पावर आउटपुट: आपके उपकरण को सुरक्षित रखने के लिए अंतर्निहित सर्वो सुरक्षा (ओवर-वोल्टेज, ओवर-करंट, तापमान सुरक्षा) के साथ 40KVA आउटपुट।

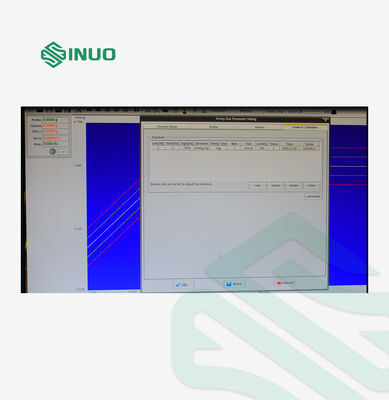

3. डिजिटल वाइब्रेशन कंट्रोलर (VCSusb-2)उच्च-सटीकता नियंत्रण:
24-बिट ADC रिज़ॉल्यूशन के साथ 32-बिट फ्लोटिंग-पॉइंट DSP पीसी से स्वतंत्र रीयल-टाइम क्लोज्ड-लूप नियंत्रण सुनिश्चित करता है।
उपयोगकर्ता के अनुकूल इंटरफ़ेस: 1-क्लिक स्वचालित परीक्षण रिपोर्ट जनरेशन (Word/PDF) के साथ विंडोज-आधारित सॉफ़्टवेयर।
सुरक्षा सुविधाएँ: पूर्ण-शक्ति परीक्षण से पहले सेटिंग्स को सत्यापित करने के लिए "स्मॉल-सिग्नल प्रीव्यू" शामिल है, साथ ही आपातकालीन स्टॉप इंटरलॉक भी।
4. विस्तार और फिक्स्चरिंगवर्टिकल एक्सपेंशन (VT100):

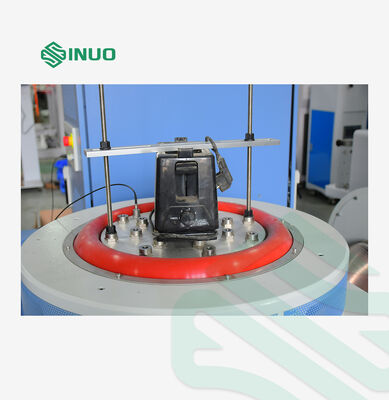

1000x1000mm मैग्नीशियम मिश्र धातु तालिका, कठोर सतह, 2,000 Hz तक प्रयोग करने योग्य।

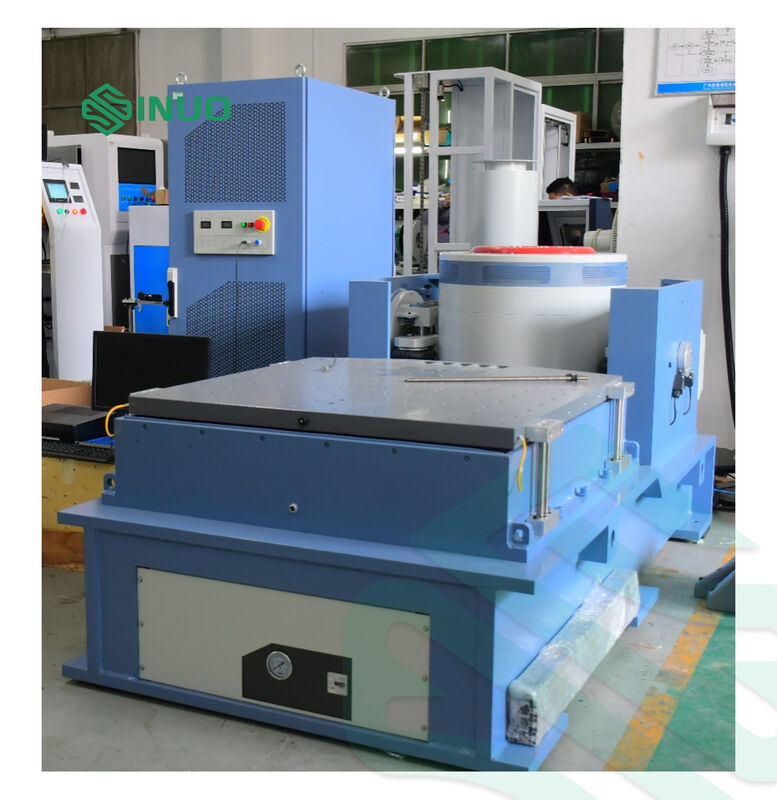

हॉरिजॉन्टल स्लिप टेबल (HG100): उच्च ओवरटर्निंग मोमेंट क्षमता के लिए ऑयल फिल्म स्लाइड डिज़ाइन, बड़े या अनियमित आकार के नमूनों के लिए आदर्श।
स्वचालित संरेखण: फोटोइलेक्ट्रिक सिस्टम यह सुनिश्चित करता है कि लोडिंग और अनलोडिंग के दौरान मूविंग कॉइल संतुलित रहे।
विस्तृत तकनीकी विनिर्देशपैरामीटर
सिनुओ SN553 कंपन परीक्षण प्रणाली को वास्तविक दुनिया के पर्यावरणीय तनावों का अनुकरण करने के लिए डिज़ाइन किया गया है, जो महत्वपूर्ण घटकों की स्थायित्व और सुरक्षा सुनिश्चित करता है। ऑटोमोटिव इलेक्ट्रॉनिक्स और एयरोस्पेस घटकों से लेकर लिथियम बैटरी (UN 38.3) और उपभोक्ता इलेक्ट्रॉनिक्स तक, यह प्रणाली आवश्यक सटीक उत्तेजना प्रदान करती है ताकि
GB, GJB, UL, JIS, IEC, और MIL-STD मानकों को पूरा किया जा सके।SN553 सिस्टम क्यों चुनें?
वैश्विक अनुपालन के लिए तैयार:
UN 38.3 (खंड 4.3), IEC 62133-1:2017, और IEC 62133-2:2017 सहित कठोर अंतरराष्ट्रीय मानकों को पूरा करने के लिए पूर्व-कॉन्फ़िगर किया गया।उच्च थ्रस्ट क्षमता:
साइन/रैंडम बल का 3,200 kgf6,400 kgfबहुमुखी परीक्षण मोड:
1 – 2,700 Hz की आवृत्ति सीमा के भीतर साइन स्वीप, रैंडम और क्लासिकल शॉक परीक्षणों का समर्थन करता है।मुख्य सिस्टम घटक और तकनीकी लाभ1. इलेक्ट्रोमैग्नेटिक एक्साइटेशन जनरेटर (A30S34)
उच्च-तनाव की स्थिति में स्थायित्व सुनिश्चित करते हुए, गतिशील क्रॉस-टॉकिंग और रोटेशन को कम करने के लिए एक डुअल-बेयरिंग एक्सियल गाइडेंस सिस्टम की सुविधा देता है।
कुशल शीतलन: लंबे समय तक चलने वाले परीक्षणों के दौरान थर्मल स्थिरता बनाए रखने के लिए हनीकॉम्ब एयर डक्ट और कम-शोर वाले पंखे के डिज़ाइन का उपयोग करता है।
मुख्य विनिर्देश: अधिकतम विस्थापन 51 मिमी पी-पी; मूविंग कॉइल व्यास Ф342 मिमी; फ्लक्स लीकेज
<10 गॉस।2. डिजिटल स्विचिंग पावर एम्पलीफायर (LA30K)उच्च दक्षता:
उच्च सिग्नल-टू-नॉइज़ अनुपात (>70dB) और कम विरूपण के लिए साइनसोइडल फ्रीक्वेंसी मल्टीप्लिकेशन PWM के साथ MOSFET/IGBT तकनीक का उपयोग करता है।
पावर आउटपुट: आपके उपकरण को सुरक्षित रखने के लिए अंतर्निहित सर्वो सुरक्षा (ओवर-वोल्टेज, ओवर-करंट, तापमान सुरक्षा) के साथ 40KVA आउटपुट।
3. डिजिटल वाइब्रेशन कंट्रोलर (VCSusb-2)उच्च-सटीकता नियंत्रण:
24-बिट ADC रिज़ॉल्यूशन के साथ 32-बिट फ्लोटिंग-पॉइंट DSP पीसी से स्वतंत्र रीयल-टाइम क्लोज्ड-लूप नियंत्रण सुनिश्चित करता है।
उपयोगकर्ता के अनुकूल इंटरफ़ेस: 1-क्लिक स्वचालित परीक्षण रिपोर्ट जनरेशन (Word/PDF) के साथ विंडोज-आधारित सॉफ़्टवेयर।
सुरक्षा सुविधाएँ: पूर्ण-शक्ति परीक्षण से पहले सेटिंग्स को सत्यापित करने के लिए "स्मॉल-सिग्नल प्रीव्यू" शामिल है, साथ ही आपातकालीन स्टॉप इंटरलॉक भी।
4. विस्तार और फिक्स्चरिंगवर्टिकल एक्सपेंशन (VT100):
1000x1000mm मैग्नीशियम मिश्र धातु तालिका, कठोर सतह, 2,000 Hz तक प्रयोग करने योग्य।
हॉरिजॉन्टल स्लिप टेबल (HG100): उच्च ओवरटर्निंग मोमेंट क्षमता के लिए ऑयल फिल्म स्लाइड डिज़ाइन, बड़े या अनियमित आकार के नमूनों के लिए आदर्श।
स्वचालित संरेखण: फोटोइलेक्ट्रिक सिस्टम यह सुनिश्चित करता है कि लोडिंग और अनलोडिंग के दौरान मूविंग कॉइल संतुलित रहे।
विस्तृत तकनीकी विनिर्देशपैरामीटर
| अधिकतम साइन/रैंडम बल | 3,200 kgf |
|---|---|
| अधिकतम शॉक बल | 6,400 kgf |
| आवृत्ति रेंज | 1 – 2,500 Hz (जनरेटर) / 4,800 Hz तक (कंट्रोलर) |
| अधिकतम विस्थापन | 51 मिमी (पीक-पीक) |
| अधिकतम गति / त्वरण। | 2 मी/से / 100 जी |
| अधिकतम पेलोड | 400 किग्रा |
| पावर एम्पलीफायर | 40 KVA, डिजिटल स्विचिंग |
| कंट्रोलर चैनल | 2 इनपुट / 1 आउटपुट, यूएसबी इंटरफ़ेस |
| बिजली की आपूर्ति | एसी 3-फेज 380V/50Hz, 56 KW |
| सॉफ्टवेयर कार्यक्षमता | रैंडम नियंत्रण: |
साइन नियंत्रण: कम विरूपण (
< -100dB) रैखिक/लघुगणकीय स्वीप मोड के साथ।क्लासिकल शॉक: 0.5 से 3,000 mS तक की पल्स अवधि के साथ हाफ-साइन, ट्रेपेज़ॉइड, सॉटूथ और त्रिकोण तरंगों का समर्थन करता है।
शामिल सहायक उपकरणकनेक्टिंग केबल और एयर पाइप का पूरा सेट
कैलिब्रेटेड सिस्टम एक्सेलेरेशन सेंसर
टी-टाइप रिंच, हेक्सागोनल रिंच, स्क्रूड्राइवर, और वाइब्रेटिंग प्रेशर बार क्लैंप
