आईईसी 62196-1:2022 के अनुरूप स्क्रू टर्मिनल क्लैंपिंग टेस्टर के लिए ईवी कनेक्टर्स के लिए 75 मिमी घूर्णन व्यास और (10±2) आर/मिन परीक्षण दर के साथ

आईईसी 62196-1:2022 के अनुरूप स्क्रू टर्मिनल क्लैंपिंग टेस्टर के लिए ईवी कनेक्टर्स के लिए 75 मिमी घूर्णन व्यास और (10±2) आर/मिन परीक्षण दर के साथ

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएनक्यूसी1012
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 20 सेट/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
लागू खंड:
खंड 13.3.1 Fig12, तालिका 3
लागू मानक:
आईईसी 62196-1:2022
घूर्णन व्यास:
75 मिमी
परीक्षण दर:
(10 ± 2) आर / मिनट
बिजली की आपूर्ति:
AC220V,50/60HZ
घूर्णन भार:
0.4 ~ 70.3 किग्रा
आकार:
790MMX400MMX1500 मिमी
ऊंचाई (एच) (मिमी):
260-660 मिमी
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
20 सेट/महीना
प्रमुखता देना:

आईईसी 62196-1:2022 के अनुरूप स्क्रू टर्मिनल क्लैंपिंग परीक्षक

,

75 मिमी घुमावदार व्यास ईवी कनेक्टर परीक्षण मशीन

,

(10±2) r/min परीक्षण दर टर्मिनल क्लैंपिंग बल परीक्षण मशीन

उत्पाद का वर्णन
ईवी कनेक्टर्स के लिए स्क्रू टर्मिनल क्लैंपिंग ताकत परीक्षक IEC 62196-1
यह विशेष परीक्षण उपकरण ईवी कनेक्टर्स में पेंच टर्मिनल क्लैंपिंग तंत्र की विश्वसनीयता और संरचनात्मक अखंडता का मूल्यांकन करता है, जिससे अंतर्राष्ट्रीय सुरक्षा मानकों का अनुपालन सुनिश्चित होता है।
अनुपालन मानक
आईईसी 62196-1:2022 खंड 13 के अनुरूप।3.1 चित्रा12, तालिका 3 विद्युत वाहनों के प्रवाहकीय चार्जिंग सिस्टम के लिए आवश्यकताएं।
उपकरण कार्यक्षमता
यह अनुपालन परीक्षण मशीन आकलन करती है कि क्या क्लैंपिंग स्क्रू टर्मिनल डिजाइन और संरचनाएं स्थापना और सामान्य संचालन के दौरान तार क्षति को रोकने के लिए आवश्यकताओं को पूरा करती हैं।यह नियमित उपयोग की स्थितियों के दौरान तनाव का सामना करने के लिए टर्मिनल की क्षमता सत्यापित करता है.
इस प्रणाली में पूर्व निर्धारित काउंटर कार्यक्षमता के साथ प्रोग्राम करने योग्य परीक्षण चक्र और परीक्षण चक्रों के पूरा होने पर अलार्म सूचना के साथ स्वतः बंद करने की सुविधा है।
तकनीकी विनिर्देश
विद्युत आपूर्ति AC220V, 50/60Hz
गणना सीमा 1-9999 चक्र (150 चक्र/15 मिनट डिफ़ॉल्ट)
परीक्षण दर प्रति मिनट (10±2) घूर्णन
घुमावदार भार सीमा 0.4-70.3 किलोग्राम (विवरण के लिए तालिका 3 देखें)
घुमावदार व्यास 75 मिमी
बुशिंग छेद व्यास 6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5 मिमी
ऊंचाई सीमा (एच) 260-660 मिमी
समग्र आयाम 790 मिमी * 400 मिमी * 1500 मिमी

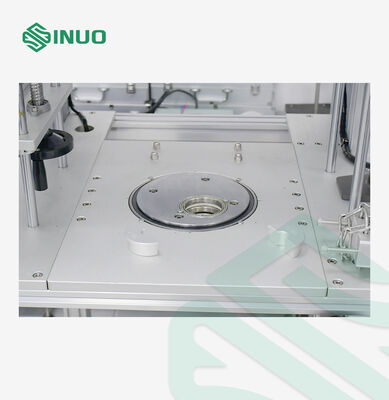

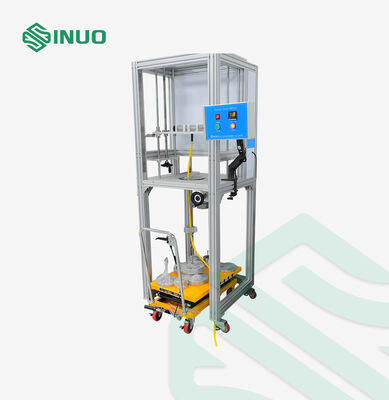

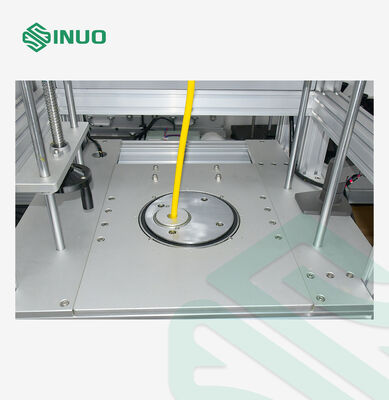

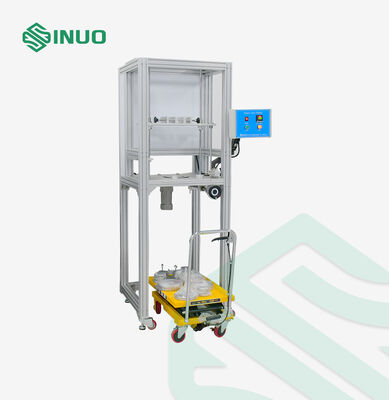

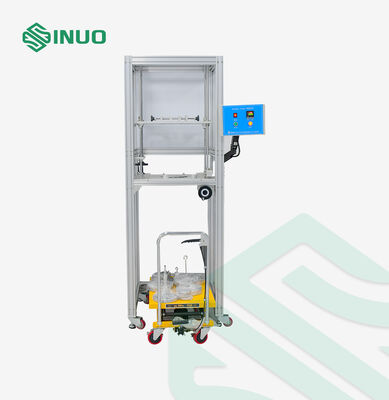

उपकरण का विवरण
आईईसी 62196-1:2022 के अनुरूप स्क्रू टर्मिनल क्लैंपिंग टेस्टर के लिए ईवी कनेक्टर्स के लिए 75 मिमी घूर्णन व्यास और (10±2) आर/मिन परीक्षण दर के साथ 0 आईईसी 62196-1:2022 के अनुरूप स्क्रू टर्मिनल क्लैंपिंग टेस्टर के लिए ईवी कनेक्टर्स के लिए 75 मिमी घूर्णन व्यास और (10±2) आर/मिन परीक्षण दर के साथ 1
