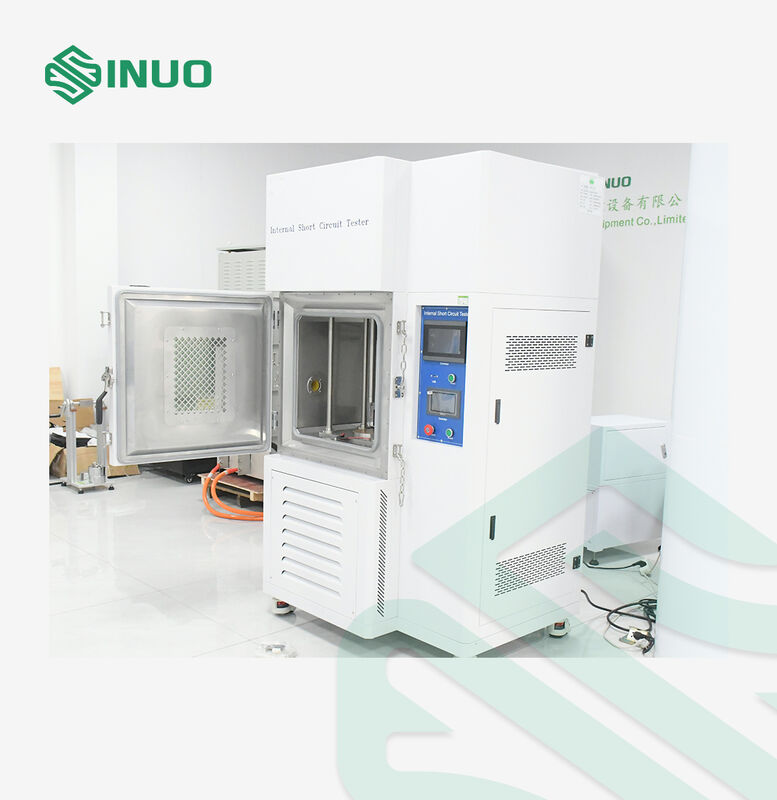

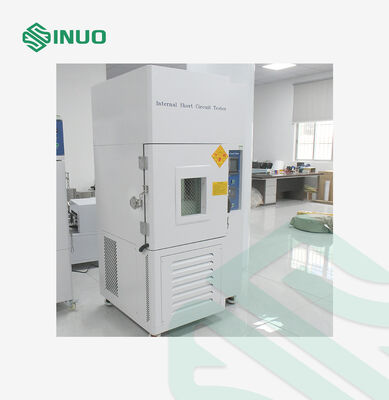

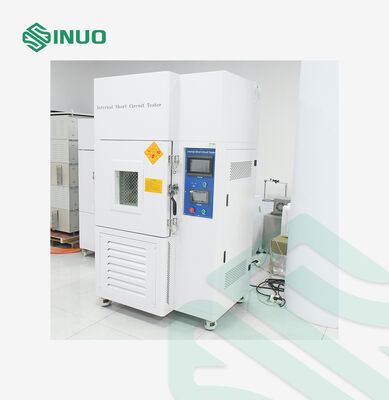

आईईसी 62133-2 लिथियम-आयन बैटरी आंतरिक शॉर्ट सर्किट परीक्षण उपकरण

तापमान नियंत्रण कक्ष के मुख्य तकनीकी पैरामीटर

1

तापमान की रेंज

0 ~ 100℃

2

विश्लेषणात्मक सटीकता

0.1℃

3

तापमान में उतार-चढ़ाव

±2.0℃

4

हल्का तापमान

0℃

5

तापन दर

औसत 3℃/मिनट (0℃ से 100℃ तक, गैर-रेखीय नो-लोड)

6

शीतलन दर

औसत 1℃/मिनट (100℃ से 0℃ तक, गैर-रेखीय नो-लोड)

​

7

हीटर

फिन प्रकार हीट पाइप के आकार का स्टेनलेस स्टील इलेक्ट्रिक हीटर

8

वायु आपूर्ति परिसंचरण प्रणाली

संवहन वायु परिसंचरण प्रणाली

9

सुरक्षा उपकरण

अधिक तापमान अलार्म, एमसीसीबी अधिभार संरक्षण, आदि।

10

इन्सुलेशन सामग्री

कठोर पॉलीयूरेथेन फोम + उच्च दक्षता संपीड़ित ग्लास ऊन

11

थर्मोस्टेट

TEMMI नियंत्रक कोरिया से आयातित

12

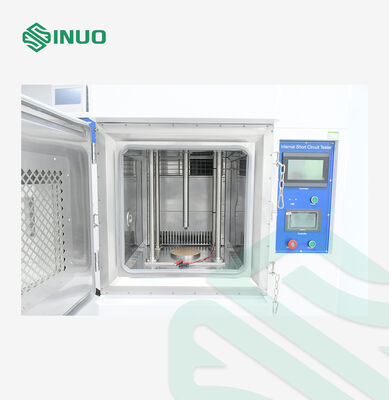

भीतरी कक्ष का आकार

W400*H500*D500mm

13

आंतरिक कक्ष सामग्री

मिरर स्टेनलेस स्टील प्लेट, नीचे सुदृढीकरण

14

बाहरी कक्ष का आकार

W1200 X H2000 X D1000MM;

15

बाहरी कक्ष सामग्री

कोल्ड रोल्ड स्टील पेंट उपचार

बल परीक्षण प्रणाली के मुख्य तकनीकी पैरामीटर

1

बल सीमा

1 किग्रा-200 किग्रा

2

इकाई

किग्रा/एन/एलबी

3

निचोड़ स्ट्रोक

0~300MM

4

बल प्रदर्शन सटीकता

1एन

5

संकल्प

1/10,000

6

बल सटीकता

≤0.5％

7

गति प्रदर्शन सटीकता

1 मिमी

8

प्रेरित प्रकार

सर्वो मोटर ड्राइव

9

निचोड़ने की गति

निचोड़ने की गति समायोज्य है। के दौरान पहले संपर्क बिंदु की गति

निचोड़ को 1.5 सेमी/सेकेंड पर सेट किया जा सकता है; परीक्षण प्रक्रिया गति सीमा 0.01~900MM/MIN (समायोज्य, 0.1~1.5CM/S) है

10

सिर का आकार निचोड़ें

10*10*5मिमी या 10*10*2मिमी

11

सिर सामग्री निचोड़ें

नाइट्राइल रबर का एक-एक टुकड़ा (एनबीआर, साइड 10 मिमी, मोटाई 2 मिमी) और

ऐक्रेलिक (एक्रिल, साइड 5 मिमी, मोटाई 2 मिमी)

12

कार्यक्षेत्र सामग्री को निचोड़ें

एल्यूमीनियम मिश्र धातु प्लेट या 316 स्टेनलेस स्टील प्लेट, संक्षारण प्रतिरोधी

13

उपयुक्त बैटरी आकार

300 X 300 X 300 मिमी (WXDXH)

14

दृश्य खिड़की

300 X 300 मिमी विस्फोट-प्रूफ ग्लास

15

वायु आपूर्ति आउटलेट

बॉक्स के बाईं ओर दो वायु आपूर्ति वेंट हैं।

16

प्रकाश

बॉक्स के अंदर एक लाइटिंग लैंप है, जो पूरे परीक्षण स्थान को रोशन कर सकता है

17

वोल्टेज संग्रहण सीमा

0-100V, अधिग्रहण आवृत्ति 100HZ/सेकंड

18

वोल्टेज संकल्प

0.1mv

19

वोल्टेज अधिग्रहण आवृत्ति

100/एस

20

विरूपण सीमा

0-300MM

21

अधिकतम. परीक्षण विमान

300X300MM

22

बिजली की आपूर्ति

220V 50HZ

23

शक्ति

2.0 किलोवाट

24

मशीन वजन

लगभग 350KG
