इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स और प्लग के यांत्रिक शक्ति और लचीलेपन के मूल्यांकन के लिए ईवी कनेक्टर परीक्षण उपकरण

इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स और प्लग के यांत्रिक शक्ति और लचीलेपन के मूल्यांकन के लिए ईवी कनेक्टर परीक्षण उपकरण

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएनक्यूसी1009
एमओक्यू: 1
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: प्रति माह 10 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
उपकरण का वजन:
150 किलो
झुकने की दर:
0-60 बार/मिनट
झुकना कोण:
0-360° समायोज्य
परीक्षण स्टेशन:
एकल स्टेशन
ड्राइव मोड:
सर्वो मोटर ड्राइव
उपकरण आयाम:
W1000*D800*H1600 मिमी
वजन लादें:
20N, 25N, 50N, 75N, 100N, 140N
बिजली की आपूर्ति:
AC220V±10%/50-60Hz
पैकेजिंग विवरण:
निर्यात पैकिंग
आपूर्ति की क्षमता:
प्रति माह 10 सेट
प्रमुखता देना:

इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स परीक्षण उपकरण

,

लचीलापन मूल्यांकन ईवी कनेक्टर परीक्षण उपकरण

,

यांत्रिक शक्ति ईवी कनेक्टर परीक्षण उपकरण

उत्पाद का वर्णन
यांत्रिक शक्ति और लचीलेपन के लिए ईवी कनेक्टर परीक्षण उपकरण
यह विशेष परीक्षण उपकरण अंतरराष्ट्रीय मानकों के अनुसार इलेक्ट्रिक वाहन चार्जिंग कनेक्टर्स, प्लग, सॉकेट और कपलर की यांत्रिक शक्ति और लचीलेपन का मूल्यांकन करता है।

अनुपालन मानक
IEC 62196-1:2014 खंड 7.11 और खंड 7.15, IEC 60309-1:2012 खंड 24.4 के अनुरूप।

उत्पाद अवलोकन

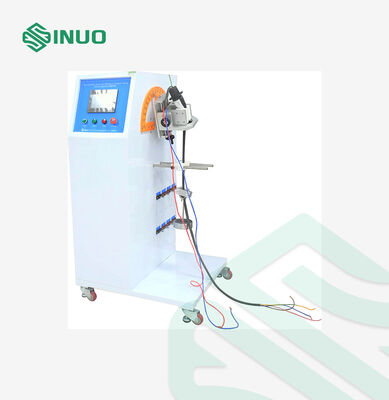

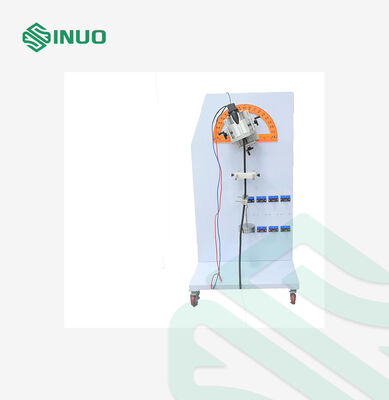

ईवी प्लग लचीलापन परीक्षण मशीन को इलेक्ट्रिक वाहन चार्जिंग घटकों के यांत्रिक स्थायित्व का आकलन करने के लिए इंजीनियर किया गया है, जिसमें केबल एंट्री पॉइंट पर विशेष ध्यान दिया गया है - वह क्षेत्र जो वास्तविक दुनिया के अनुप्रयोगों में बार-बार झुकने वाले तनावों के लिए सबसे अधिक संवेदनशील होता है।
यह उच्च-सटीक उपकरण एक सर्वो मोटर तकनीक का उपयोग करता है जो एक टर्नटेबल को चलाता है जो नियंत्रित बाएं-दाएं आंदोलनों के माध्यम से परीक्षण नमूनों को दोलन करता है। सिस्टम पूर्व निर्धारित झुकने वाले चक्रों तक पहुंचने पर स्वचालित रूप से रुक जाता है और परीक्षण पूरा होने का संकेत देता है। बुद्धिमान सर्वो नियंत्रण सटीक, दोहराने योग्य स्विंग कोण सुनिश्चित करता है जिसमें न्यूनतम पार्श्व विस्थापन होता है, जो विश्वसनीय परीक्षण परिणाम की गारंटी देता है।

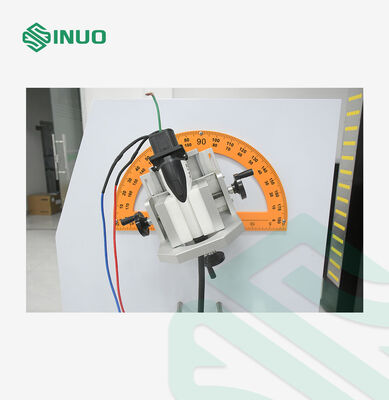

बड़े आकार के नमूनों को टिकाऊ एल्यूमीनियम प्लेटों पर सुरक्षित रूप से लगाया जाता है, जिसमें स्विंग अक्ष को कॉर्ड एंट्री पॉइंट पर सटीक रूप से संरेखित किया जाता है ताकि अनुप्रयोग तनावों का सटीक अनुकरण किया जा सके। यह विन्यास अनावश्यक तनाव को कम करता है जबकि प्रामाणिक यांत्रिक सिमुलेशन प्रदान करता है।
भारी शुल्क परीक्षण वातावरण के लिए डिज़ाइन किया गया, उपकरण AC220V±10% / 50-60Hz पावर इनपुट पर संचालित होता है और 3KW पावर रेटिंग के साथ स्थिर प्रदर्शन प्रदान करता है। ईवी कनेक्टर्स और औद्योगिक-ग्रेड पावर घटकों में विशेषज्ञता वाले आर एंड डी प्रयोगशालाओं, अनुपालन परीक्षण सुविधाओं और गुणवत्ता आश्वासन विभागों के लिए आदर्श।

तकनीकी विनिर्देश
उपकरण आयाम लगभग: W1000 × D800 × H1600mm
उपकरण वजन 150 किग्रा
परीक्षण निर्णय वर्तमान चालन सिग्नल-आधारित मूल्यांकन
विद्युत नियंत्रण 7-इंच एचएमआई टच इंटरफेस के साथ पीएलसी बुद्धिमान एकीकृत नियंत्रण
ड्राइव मोड सर्वो मोटर ड्राइव
भार वजन 20N, 25N, 50N, 75N, 100N, 140N
झुकने का कोण 0-360° समायोज्य (डिफ़ॉल्ट ±45°)
झुकने के चक्र 0-999,999 प्रीसेट करने योग्य (डिफ़ॉल्ट 20,000 चक्र)
झुकने की दर 0-60 चक्र/मिनट, प्रीसेट करने योग्य
लोड बिजली आपूर्ति बाहरी कनेक्शन, समायोज्य वोल्टेज (0-250V) और करंट (AC 0-400A) के साथ वैकल्पिक लोड कैबिनेट
नमूना क्लैंपिंग समायोज्य स्थिति के साथ यांत्रिक क्लैंपिंग
