| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1009 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 5 सेट/माह |
ऑटोमोटिव कनेक्टर फ्लेक्सिंग टेस्ट मशीन ईवी प्लग और कपलर फ्लेक्सिंग परीक्षक
अनुपालन मानक और खंड
IEC62196-1: 2014 “प्लग, सॉकेट-आउटलेट, वाहन कनेक्टर और वाहन इनलेट–इलेक्ट्रिक वाहन के कंडक्टिव चार्जिंग-भाग 1: सामान्य आवश्यकताएँ” खंड 26.4, चित्र 14
IEC60309-1: 2012 “औद्योगिक उद्देश्यों के लिए प्लग, सॉकेट-आउटलेट और कपलर–भाग 1: सामान्य आवश्यकताएँ” खंड 24.4, चित्र 9
उपकरण संरचना

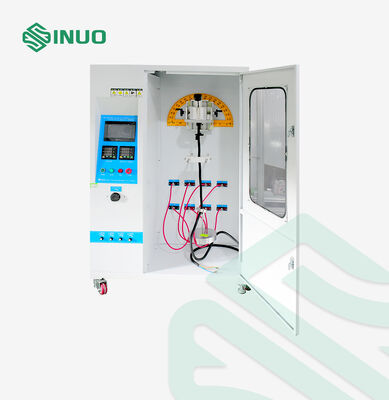

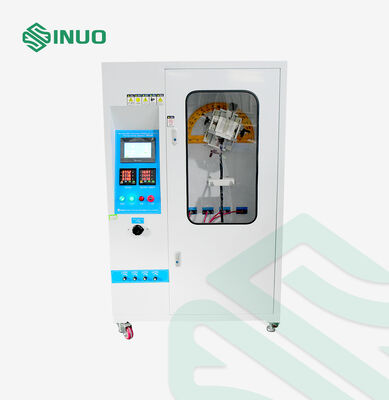

यह मैकेनिकल लोड फ्लेक्सिंग टेस्ट उपकरण वाहन प्लग, सॉकेट-आउटलेट और गैर-रीवायर करने योग्य कपलर के बार-बार फ्लेक्सिंग के तहत यांत्रिक सहनशक्ति का मूल्यांकन करने के लिए डिज़ाइन किया गया है। एक उच्च-सटीक सर्वो मोटर द्वारा संचालित, सिस्टम नमूने को एक तरफ से दूसरी तरफ घुमाता है, जो वास्तविक दुनिया के झुकने और फ्लेक्सिंग स्थितियों का सटीक अनुकरण करता है। एक बार पूर्व निर्धारित चक्रों की संख्या तक पहुँचने के बाद, परीक्षण स्वचालित रूप से बंद हो जाता है, जो सुसंगत और दोहराने योग्य परिणाम सुनिश्चित करता है।
अंतर्निहित समायोज्य भार प्रत्येक नमूने पर लागू यांत्रिक तनाव पर सटीक नियंत्रण की अनुमति देता है, जिससे यह ऑटोमोटिव कनेक्टर्स और एक्सेसरीज़ की एक विस्तृत श्रृंखला के लिए उपयुक्त हो जाता है। इसका मजबूत निर्माण, सहज संचालन और विश्वसनीय प्रदर्शन इस उपकरण को ऑटोमोटिव निर्माताओं, ईवी चार्जिंग उपकरण उत्पादकों, आर एंड डी प्रयोगशालाओं और तीसरे पक्ष की परीक्षण एजेंसियों के लिए आदर्श बनाता है जो अपने कनेक्टर्स और कपलर की स्थायित्व और सुरक्षा सुनिश्चित करना चाहते हैं।
यह परीक्षक यांत्रिक विश्वसनीयता, उत्पाद की गुणवत्ता और अंतर्राष्ट्रीय मानकों के अनुपालन को सत्यापित करने के लिए एक आवश्यक उपकरण है, जो निर्माताओं को विश्वास दिलाता है कि उनके वाहन कनेक्टर वास्तविक दुनिया के उपयोग का सामना करेंगे।
तकनीकी पैरामीटर
| परीक्षण स्टेशन | एकल |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानवीय स्पर्श इंटरफ़ेस ऑपरेशन |
| फ्लेक्सिंग दर | 0-60 चक्र / मिनट, पूर्व निर्धारित किया जा सकता है |
| फ्लेक्सिंग चक्र | 0~999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 चक्र |
| भार वजन | 20N, 25N, 50N, 75N, 100N |

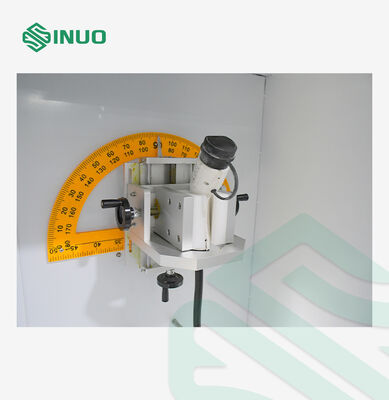

| फ्लेक्सिंग कोण | 0-360° स्वतंत्र रूप से समायोजित किया जा सकता है (डिफ़ॉल्ट 90°, ऊर्ध्वाधर के दोनों ओर 45°) |
| ड्राइव मोड | सर्वो मोटर |

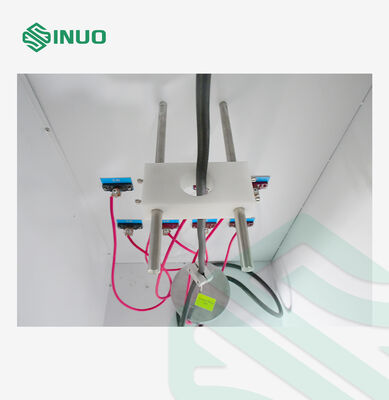

| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, क्लैंपिंग बिंदु की स्थिति समायोज्य है |
| परीक्षण निर्णय | वर्तमान के संचालन या नहीं होने पर दिए गए संकेतों द्वारा निर्णय |
| भार शक्ति | बाहरी, कंडक्टरों के बीच समायोज्य वोल्टेज के साथ लोड कैबिनेट 0-250V और वर्तमान AC0-400A समायोज्य वैकल्पिक है |
