| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1009-3 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

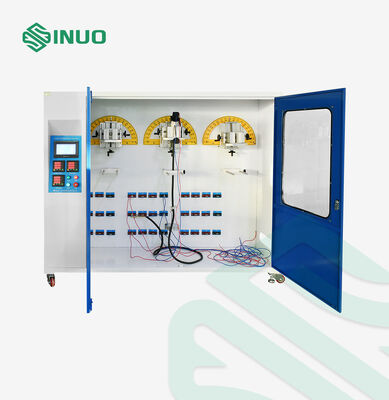

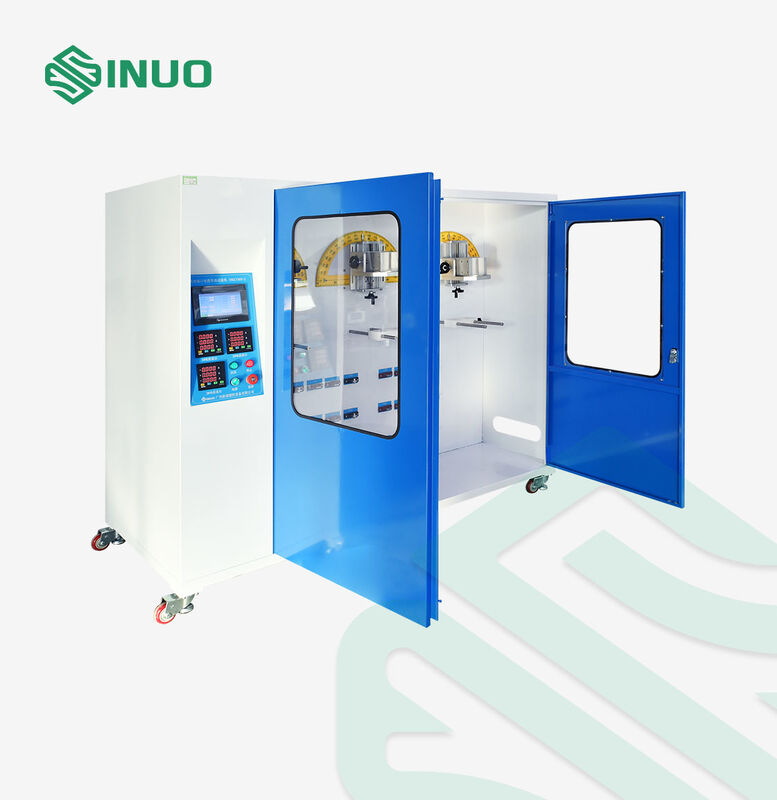

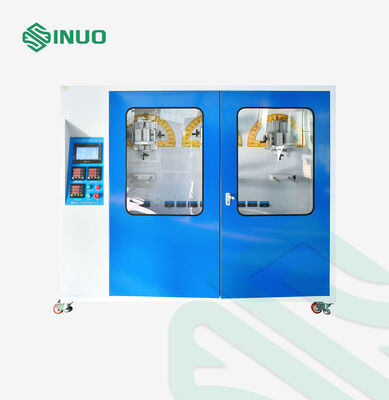

ईवी चार्जिंग कनेक्टर बेंडिंग टेस्ट चार्जिंग इंटरफेस मैकेनिकल एंड्योरेंस टेस्टर
अनुपालन मानक और खंड
IEC 62196-1:2014 "प्लग, सॉकेट-आउटलेट, वाहन कपलर और वाहन इनलेट-इलेक्ट्रिक वाहन का कंडक्टिव चार्जिंग-भाग 1: 250A a.c और 400A d.c तक इलेक्ट्रिक वाहनों का चार्जिंग" खंड 7.11 और खंड 7.15
IEC 60309-1:2012 "औद्योगिक उद्देश्यों के लिए प्लग, सॉकेट-आउटलेट और कपलर-भाग 1: सामान्य आवश्यकता" खंड 24.4
उपकरण अवलोकन
यह बेंडिंग मैकेनिकल स्ट्रेंथ टेस्ट उपकरण इलेक्ट्रिक वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और कपलर की स्थायित्व और यांत्रिक विश्वसनीयता का मूल्यांकन करने के लिए डिज़ाइन किया गया है। यह विशेष रूप से प्रासंगिक मानकों के “यांत्रिक शक्ति” खंड में आवश्यक लचीले पावर कनेक्शन केबल के बेंडिंग प्रदर्शन का परीक्षण करता है।
एक उच्च-सटीक सर्वो मोटर द्वारा संचालित, सिस्टम एक टर्नटेबल संचालित करता है जो परीक्षण नमूने को बाएं और दाएं घुमाता है, एक बार पूर्वनिर्धारित चक्रों की संख्या पूरी हो जाने पर स्वचालित रूप से रुक जाता है। फिक्स्चर एक एल्यूमीनियम माउंटिंग प्लेट को अपनाता है और स्विंग अक्ष को नमूने के केबल प्रवेश बिंदु के साथ संरेखित करने के लिए इंजीनियर किया गया है, जो न्यूनतम पार्श्व विस्थापन और अधिक सटीक परीक्षण परिणाम सुनिश्चित करता है।
एक स्थिर AC220V बिजली आपूर्ति और एक टिकाऊ संरचना के साथ, यह मशीन प्रयोगशालाओं, EV चार्जिंग उपकरण निर्माताओं और गुणवत्ता निरीक्षण एजेंसियों के लिए विश्वसनीय प्रदर्शन प्रदान करती है। इसका कॉम्पैक्ट फुटप्रिंट, मजबूत निर्माण और उपयोगकर्ता के अनुकूल संचालन इसे पावर कनेक्शन घटकों के यांत्रिक सहनशक्ति परीक्षण के लिए एक आवश्यक उपकरण बनाता है।
तकनीकी पैरामीटर
| परीक्षण स्टेशन | 3 स्टेशन |
| परीक्षण निर्णय | दिए गए सिग्नल से यह तय करना कि करंट कंडक्टिंग है या नहीं |
| विद्युत नियंत्रण विधि | पीएलसी इंटेलिजेंट इंटीग्रेटेड कंट्रोल, 7-इंच मैन-मशीन टच इंटरफेस ऑपरेशन |
| ड्राइव मोड | सर्वो मोटर ड्राइव |
| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, समायोज्य क्लैंपिंग बिंदु स्थिति |
| भार वजन | 20N, 25N, 50N, 75N, 100N |
| बेंडिंग टाइम्स | 0~999999 को प्रीसेट किया जा सकता है, डिफ़ॉल्ट 20000 बार है |
| बेंडिंग कोण | 0-360° को मनमाने ढंग से समायोजित किया जा सकता है (डिफ़ॉल्ट ±45°) |
| भार शक्ति | बाहरी, कंडक्टरों के बीच 0-250V के बीच समायोज्य वोल्टेज और AC0-400A का समायोज्य करंट के साथ वैकल्पिक लोड कैबिनेट |
| बेंडिंग दर | 0-60 बार/मिनट, प्रीसेट किया जा सकता है |
