| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN551-1000L |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |

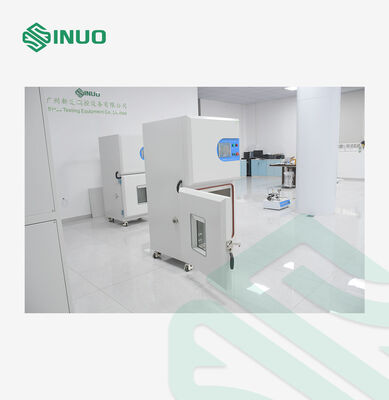

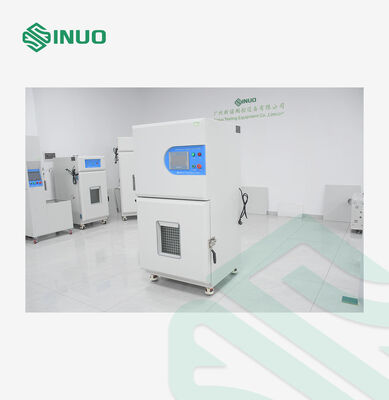

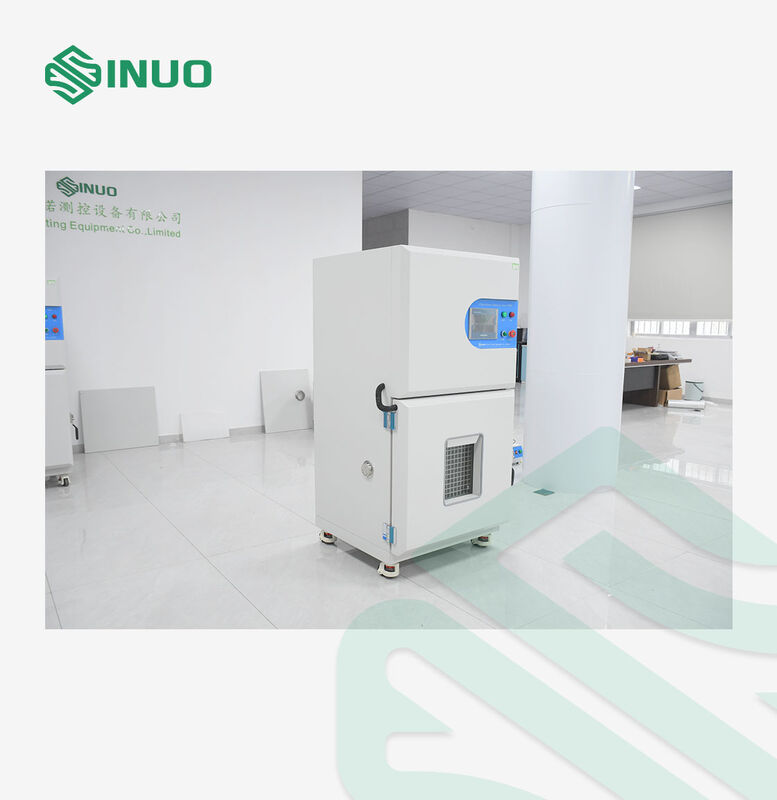

IEC 62619 तापमान नियंत्रित बाहरी शॉर्ट सर्किट परीक्षक 3000A
मानकों और खंडों का अनुपालन
यह UN38.3 खंड 4.5 परीक्षण T के मानक के अनुरूप है।5, यूएल 1642, यूएल 1973, आईईसी 62619:2017 खंड 7.2.1, आईईसी 62133-1:2017 खंड 7.3.2, आईईसी 62133-2:2017 खंड 7.3.1 और 7.3.2, आईईसी 62133:2014 खंड 7.3.2,8.3.1, 8.3.2, IEC60086-4 खंड 6.5.1, IEC60086-4 खंड 6.5.8 6.5.9, और इसी तरह।
उपकरण का अवलोकन
तापमान नियंत्रित प्रकार बाहरी शॉर्ट सर्किट परीक्षक एक पेशेवर बैटरी सुरक्षा परीक्षण प्रणाली है जो कोशिकाओं, बैटरी पैक,और नियंत्रित तापमान स्थितियों में बैटरी मॉड्यूलइसका व्यापक रूप से शार्ट सर्किट घटनाओं के दौरान थर्मल स्थिरता, वर्तमान प्रतिक्रिया और सुरक्षा व्यवहार का आकलन करने के लिए उपयोग किया जाता है।
परीक्षक में उच्च-प्रवाह बाहरी शॉर्ट-सर्किट प्रणाली है, जो सटीक तापमान नियंत्रण के साथ संयुक्त है, जो अत्यधिक दुरुपयोग की स्थितियों का सटीक अनुकरण करने में सक्षम है।बुद्धिमान निगरानी और डेटा अधिग्रहण वास्तविक समय में वोल्टेज माप सुनिश्चित करता है, वर्तमान, और तापमान, स्वचालित सुरक्षा और विश्वसनीय परीक्षण मूल्यांकन के साथ।
यह लिथियम-आयन बैटरी निर्माताओं, ईवी और ऊर्जा भंडारण प्रणाली आपूर्तिकर्ताओं, प्रमाणन प्रयोगशालाओं और अनुसंधान एवं विकास केंद्रों के लिए एक आदर्श समाधान है।विनियामक अनुपालन, और बाजार की तत्परता।
तकनीकी मापदंड
| अधिकतम भार धारा | 3000 ए | |
| डीसी प्रतिक्रिया समय | ≤5μs | |
| अंतर्निहित प्रतिरोध | ≤5mΩ (प्रतिरोध आवश्यकताओं के अनुसार बनाया जा सकता है) | |

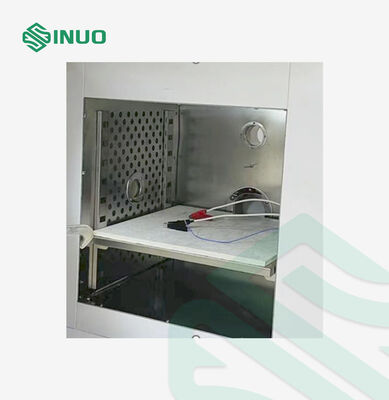

| आंतरिक कक्ष का आकार | W1000*1000H*D1000 मिमी | |
| बाहरी कक्ष का आकार | W1200 X D1200 X H1800mm (अंतिम डिजाइन के अधीन) | |
| नियंत्रण विधि | पीएलसी और टच स्क्रीन | |
| डेटा निर्यात | यूएसबी | |
| आंतरिक बॉक्स सामग्री | स्टेनलेस स्टील SUS201. मोटाई 2.0 मिमी | |
| सीलिंग स्ट्रिप | क्षरण प्रतिरोधी सिलिकॉन। | |
| तापमान नियंत्रण |
सामान्य तापमान RT+10°C~80°C (पूर्व निर्धारित किया जा सकता है) तापमान वृद्धि दर 3°C/मिनट तापमान डायल 1.0°C तापमान एकरूपताः ±2°C |
|
| टेस्ट स्टॉप की स्थिति |
1) बैटरी का तापमान शिखर से 20% कम हो जाता है; 2) शॉर्ट सर्किट समय |
|
| बैटरी की सतह का तापमान | बैटरी सतह परीक्षण के दौरान तापमान परिवर्तन की निगरानी कर सकते हैं | |
| हॉल तत्व वर्तमान संकेत एकत्र करता है |
हॉल तत्वों का उपयोग संक्षिप्त सर्किट प्रणाली संक्षिप्त सर्किट होने पर उत्पन्न करंट को इकट्ठा करने के लिए किया जाता है, जिससे संपर्क प्रतिरोध का उत्पादन होने से बचा जाता है,और डाटा ट्रांसमिशन स्थिर और सटीक है;
|
|
| सीसा का छेद | बॉक्स के बाईं ओर 50 मिमी व्यास का एक सीसा वाला छेद है जिससे परीक्षण तारों को गुजरना है। | |
विवरण
