| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4416-1400 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
IPX3 ✓ IPX6 ऑटोमोटिव घटक जेट नोजल वाटर स्प्रे टेस्ट सिस्टम
मानकों और खंडों का अनुपालन
IEC60529:1989 +A1:1999 +A2 के अनुरूप हैः2013
उत्पाद का अवलोकन
The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic productsआईईसी 60529 (आईपी कोड) के अनुरूप,यह उपकरण सटीक रूप से वर्षा और शक्तिशाली जल जेट स्थितियों का अनुकरण करता है यह सत्यापित करने के लिए कि क्या उत्पाद आवश्यक जलरोधक रेटिंग्स को पूरा करते हैं.

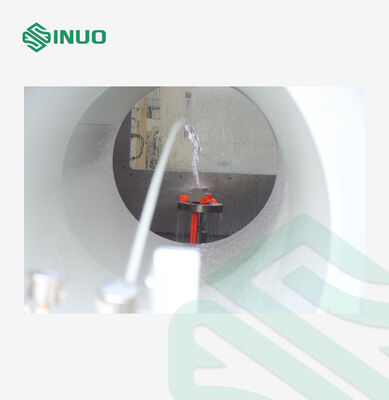

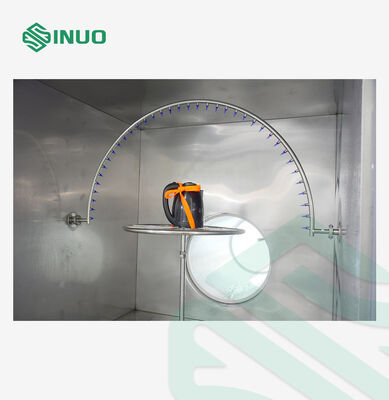

कक्ष IPX3 और IPX4 परीक्षणों के लिए दोलन नलिकाओं और IPX5 और IPX6 परीक्षणों के लिए समर्पित जेट नलिकाओं से सुसज्जित है, जो मानक पानी छिड़काव स्थितियों का पूर्ण कवरेज सुनिश्चित करता है।स्थिर जल आपूर्ति प्रणाली, नियंत्रित छिड़काव कोण, समायोज्य प्रवाह दर और घूर्णन वाले टर्नटेबल एक समान और दोहराए जाने वाले परीक्षण परिणामों की गारंटी देते हैं।

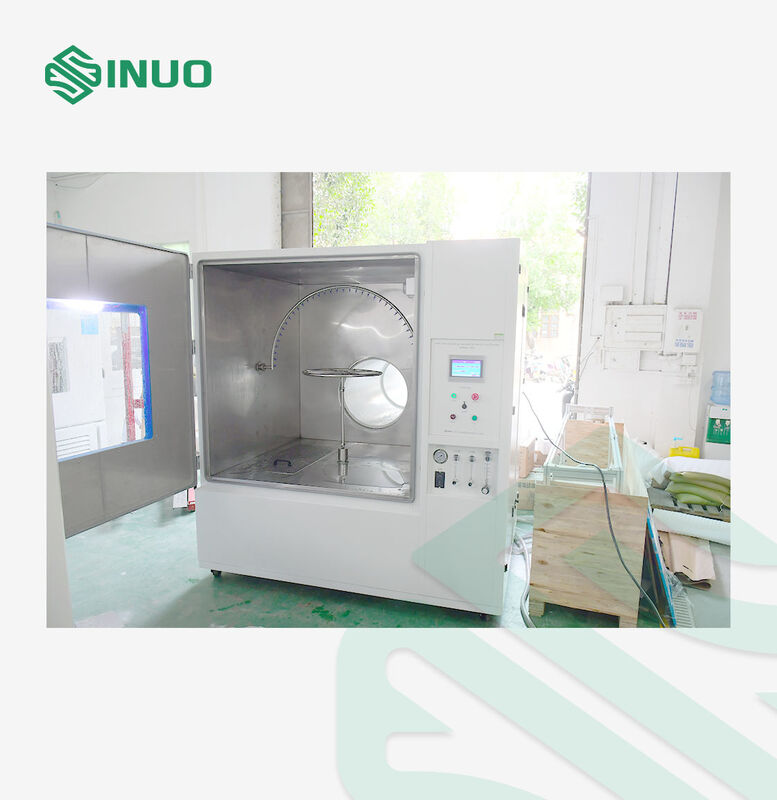

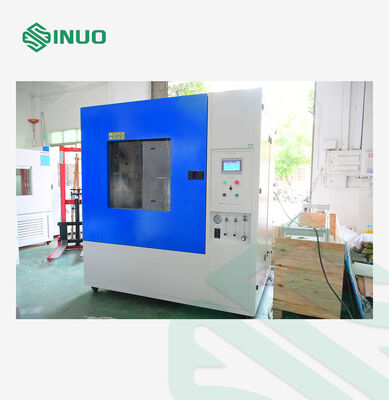

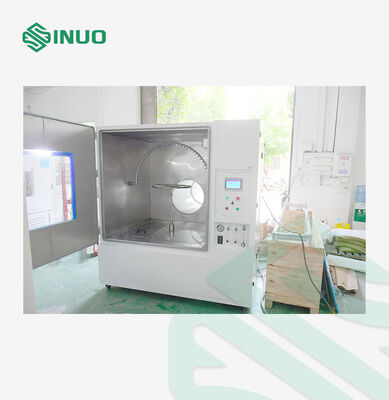

एक मजबूत चित्रित स्टील बाहरी आवरण और एक SUS304 स्टेनलेस स्टील आंतरिक कक्ष के साथ निर्मित, प्रणाली उत्कृष्ट संक्षारण प्रतिरोध और दीर्घकालिक स्थायित्व प्रदान करती है।एक बड़ी पारदर्शी अवलोकन खिड़की और अंतर्निहित एलईडी प्रकाश व्यवस्था पूरे परीक्षण प्रक्रिया की वास्तविक समय की निगरानी की अनुमति देती है.
यह परीक्षण कक्ष व्यापक रूप से बाहरी प्रकाश व्यवस्था, घरेलू उपकरणों, ऑटोमोटिव घटकों, विद्युत अलमारियों और अन्य इलेक्ट्रॉनिक और विद्युत उत्पादों के लिए प्रयोग किया जाता है,उत्पाद डिजाइन सत्यापन के लिए एक आवश्यक उपकरण के रूप में कार्य करना, गुणवत्ता निरीक्षण, प्रमाणन परीक्षण और कारखाने की स्वीकृति।
सिमुलेटेड प्राकृतिक वर्षा और जल जेट वातावरण में जलरोधी प्रदर्शन का सटीक आकलन करके, IPX3 IPX6 जलरोधी परीक्षण कक्ष निर्माताओं को उत्पाद विश्वसनीयता में सुधार करने में मदद करता है,अंतरराष्ट्रीय मानकों का अनुपालन सुनिश्चित करना, और क्षेत्र में विफलता के जोखिम को कम करें।
तकनीकी मापदंड
| उपयोग की शर्तें | निम्नलिखित शर्तें उपयोगकर्ता द्वारा सुनिश्चित की जाती हैं और संबंधित कनेक्शन पूरा हो जाता है। |
| अंतरिक्ष का उपयोग |
जमीन समतल है, जल निकासी सुचारू है, फर्श और दीवार जलरोधक हैं, ग्राउंड असर क्षमता 200 किलोग्राम/एम2 से कम नहीं है अच्छी तरह से हवादार उपकरण के चारों ओर कोई मजबूत कंपन नहीं उपकरण के चारों ओर कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं उपकरण के चारों ओर उपयुक्त उपयोग और रखरखाव स्थान छोड़ा जाता है: पीछे की ओर, बायीं और दाईं ओर, उपकरण के ऊपरः 800 मिमी; उपकरण के सामने की ओरः 1400 मिमी |
| पर्यावरणीय परिस्थितियाँ |
तापमान:5°C~35°C सापेक्ष आर्द्रताः ≤85% वायु दबावः86kPa106kPa |
| विद्युत आपूर्ति की स्थिति | |
| वोल्टेज, आवृत्ति | AC400V; 50Hz; तीन-चरण चार तार + सुरक्षात्मक ग्राउंड तार |
| शक्ति | 5.0 किलोवाट |
| सुरक्षात्मक ग्राउंडिंग प्रतिरोध | सुरक्षात्मक ग्राउंडिंग तार का ग्राउंडिंग प्रतिरोध 4Ω से कम है |
| पावर स्विच |
1उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता के रिसाव सुरक्षा हवा स्विच को कॉन्फ़िगर करना आवश्यक है,और स्विच डिवाइस के लिए स्वतंत्र रूप से इस्तेमाल किया जाना चाहिए. 2चाकू स्विच या पावर सॉकेट का प्रयोग करना निषिद्ध है। 3. रिसाव सुरक्षा हवा स्विच उपकरण से 2 मीटर से अधिक दूर नहीं है। |
| जल स्रोत |
1. उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए जल स्रोत को कॉन्फ़िगर करने की आवश्यकता होती है, पानी का दबाव 0.2Mpa से कम नहीं होता है, और 4-बिंदु नल स्थापित किया जाता है। 2नल की स्थिति उपकरण से 2 मीटर से अधिक दूर नहीं होनी चाहिए। 3पानी की पाइप DN15 प्रकार की है, यदि ग्राहक का पानी की आपूर्ति कनेक्टर अलग प्रकार का है, तो ग्राहक को एक एडाप्टर तैयार करने की आवश्यकता है। |
| बुनियादी मापदंड | |
| उत्पादों के अनुमत आयाम | लंबाई और चौड़ाई ≤1000 मिमी, ऊंचाई ≤100 मिमी |
| बाहरी कक्ष का आकार | L1880*W4200*H2200 मिमी |
| आंतरिक कक्ष का आकार | L1400*W1400*H1400 मिमी |
| टर्नटेबल की गति | 1-5r/min (समायोज्य) |
| टर्नटेबल व्यास |
¢200mm और 600mm
|
| टर्नटेबल घूर्णन विधि | हमेशा सकारात्मक / सकारात्मक और नकारात्मक वैकल्पिक |
| टर्नटेबल अधिकतम भार भार | ≤20 किलो |
| परीक्षण का समय | 0-999 मिनट |
| प्रवाह समायोजन विधि | पैनल पर प्रवाह मीटर को समायोजित करके प्रवाह को मैन्युअल रूप से समायोजित करें |
| नमूना के लिए बिजली की आपूर्ति |
परीक्षण के दौरान नमूना पर बिजली के लिए कक्ष के अंदर एक जलरोधक सॉकेट के साथ कॉन्फ़िगर किया गया
|
| परीक्षण के लिए जल आपूर्ति |
लगभग 90 लीटर के अंतर्निहित पानी के टैंक के साथ, पानी को पुनर्नवीनीकरण किया जा सकता है
|
| कुल वजन | लगभग 450 किलोग्राम |
| आवश्यक साइट स्थान | 4.4m ((D) *2.2m ((W) *2.4m ((H) |
| IPX34 ऑसिलेटिंग ट्यूब पैरामीटर | |
| ऑसिलेशन ट्यूब |
R200 mm और R400 mm और R600 mm
|
| नोजल नमूना के बीच की दूरी | 200 मिमी के भीतर |
| स्प्रे एपर्चर स्पेसिंग | 50 मिमी |
| थरथरानवाला ट्यूब स्विंग कोण |
±60° (IPX3), लगभग ±160° ((IPX4) (नोट: मानक के लिए IPX3:120° की आवश्यकता होती है; IPX4: लगभग 360°, लेकिन परीक्षण के दौरान दोलन ट्यूब के नीचे टर्नटेबल होने के कारण, वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है, यदि टर्नटेबल के बिना,तो 360° प्राप्त किया जा सकता है) |
| दो छेदों के बीच का कोण |
120° ((IP3) 180° ((IP4) |
| सुई का छेद | φ0.4 मिमी |
| थरथरानवाला वेग | IPX3: 15 बार/मिनट; IPX4: 5 बार/मिनट |
| प्रत्येक छेद का जल प्रवाह | 0.07 एल/मिनट +5% |
| छिड़काव दबाव | 80-150Kpa |
