| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1001 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 5 Sets Per Month |
पूर्ण वाहन वर्षा परीक्षण ऑटोमोबाइल सीलिंग विश्वसनीयता परीक्षण वर्षा अनुकरण उपकरण
मानकों और खंडों का अनुपालन
आईईसी 60529 सुरक्षा के स्तरों के अनुरूप है (आईपी कोड);
उत्पाद का अवलोकन

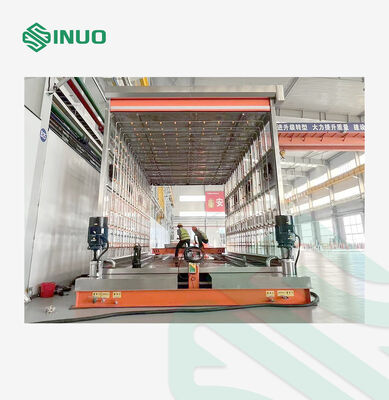

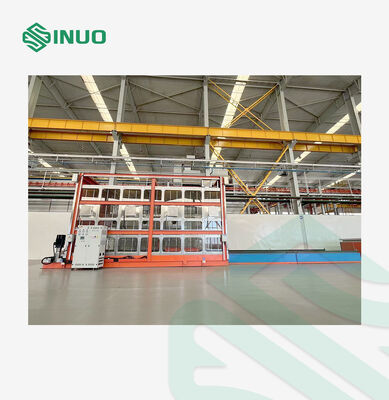

ऑटोमोटिव रेन टेस्ट चैंबर एक पूरी तरह से एकीकृत, बड़े पैमाने पर परीक्षण समाधान है जिसे पूर्ण वाहन जलरोधक प्रदर्शन मूल्यांकन के लिए वास्तविक दुनिया की वर्षा की परिस्थितियों का अनुकरण करने के लिए डिज़ाइन किया गया है।एक मजबूत संरचना और उन्नत छिड़काव प्रणाली के साथ इंजीनियर, यह ऑटोमोटिव ओईएम, आर एंड डी केंद्रों और गुणवत्ता निरीक्षण प्रयोगशालाओं के लिए सटीक, समान और दोहराए जाने योग्य परीक्षण सुनिश्चित करता है।

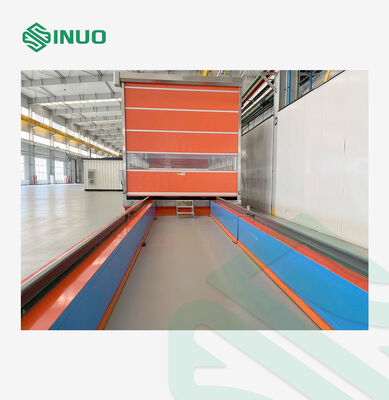

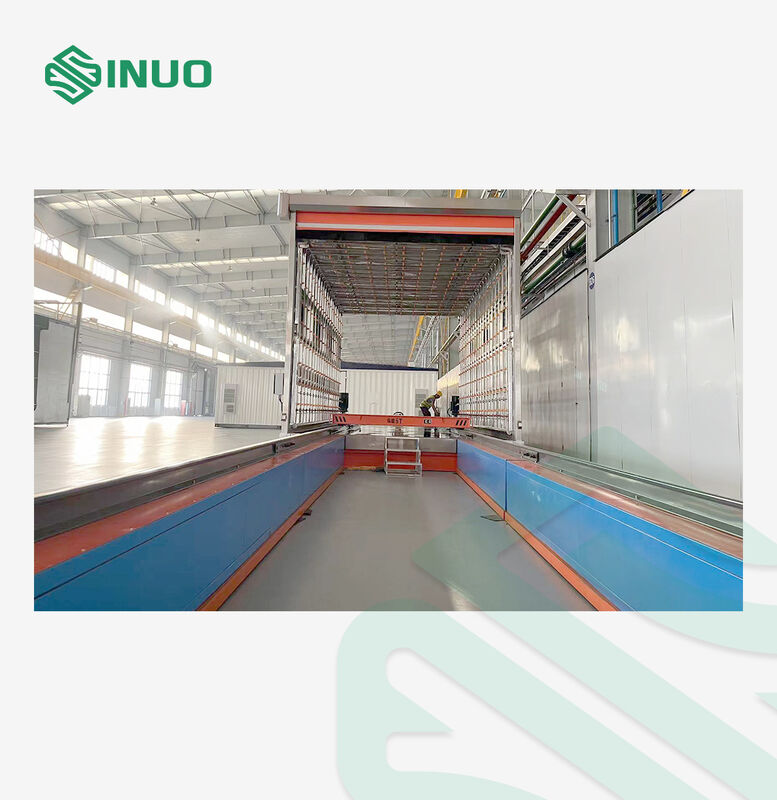

इस एक टुकड़े के कक्ष में एक सामने से पीछे परीक्षण कार्यप्रवाह है: वाहन सामने के दरवाजे से प्रवेश करते हैं, एक 7 मीटर वर्षा स्प्रे अनुभाग से गुजरते हैं,और फिर एक 5 मीटर के जल निकासी और सूखने वाले क्षेत्र से गुजरते हैं जहां उच्च दबाव वाली वायु बंदूकें पीछे से बाहर निकलने से पहले अवशिष्ट पानी को कुशलता से हटा देती हैं।यह सुव्यवस्थित लेआउट निरंतर वाहन परीक्षण की अनुमति देता है और निरीक्षण की दक्षता में काफी सुधार करता है।
छिड़काव प्रणाली एक उच्च प्रदर्शन पंप, सोलेनोइड वाल्व नियंत्रण, स्टेनलेस स्टील पाइपलाइन, और पूरी तरह से समायोज्य पीपी नलिकाओं के साथ संयुक्त एक नकारात्मक दबाव पानी भंडारण डिजाइन को अपनाता है।सामने, और पीछे के स्प्रे सरणी को विभिन्न वाहन आकारों के अनुरूप समायोजित किया जा सकता है, जो अंधे धब्बे के बिना पूर्ण पानी की कवरेज सुनिश्चित करता है।QC/T 476-2007 मानकों के अनुसार सटीक वर्षा तीव्रता की गारंटी देने के लिए प्रत्येक शाखा लाइन और मुख्य लाइन दबाव गेज और प्रवाह मीटर से सुसज्जित है.
इस कक्ष में कई आउटलेट्स के साथ एक समर्पित उच्च दबाव वाली हवा उड़ाने की प्रणाली भी है जो वाहन की सतह से पानी को तेजी से हटा देती है।ग्राउंड ड्रेनेज ग्रिड कुशलता से निस्पंदन और उपचार प्रणाली के माध्यम से पानी एकत्र और पुनर्चक्रित करता है, जिससे दीर्घकालिक, स्थायी संचालन संभव हो सके।
विश्वसनीय दीर्घकालिक परीक्षण सुनिश्चित करने के लिए, कक्ष में कई सुरक्षा कार्य शामिल हैं, जिनमें जल स्तर अलार्म, निर्देशित सीमा अलार्म और अतिचाप संरक्षण शामिल हैं।
सटीकता, स्थायित्व और परिचालन सुरक्षा के लिए डिज़ाइन किया गया,यह ऑटोमोटिव रेन टेस्ट चैंबर नियंत्रित बारिश सिमुलेशन के तहत वाहन सील प्रदर्शन सत्यापित करने के लिए एक पूर्ण समाधान प्रदान करता है, बाजार में अधिक विश्वसनीय वाहन।
तकनीकी मापदंड
| परीक्षण आइटम |
1. यात्री बसों के वर्षा-प्रूफ सीलिंग के लिए सीमाएं और परीक्षण विधियां QC/T476-2007 में निर्दिष्ट के रूप में वर्षा परीक्षण 2. GB/T12480-2009 |
| वर्षा कक्ष | LWH=12.0m×3.5m×3.0m, स्टील फ्रेम, गोदाम संरचना, जिसमें स्प्रे सेक्शन और ड्रेन और ड्राई सेक्शन शामिल हैं, जिनमें से स्प्रे सेक्शन 7.0m लंबा है और ड्रेन और ड्राई सेक्शन 5.0m लंबा है |
| दरवाजे और खिड़कियां | स्नान कक्ष एक पूर्ण शरीर संरचना को अपनाता है, जिसमें 3.5×2.7 मीटर के सामने और पीछे के दरवाजे के आयाम और 1.2×0.8 मीटर के कई पैनलों के साथ दोनों तरफ सममित खिड़कियां हैं,8 मिमी के टेम्पर्ड ग्लास या एक्रिलिक पारदर्शी पैनलों का प्रयोग. |
| वर्षा की तीव्रता |
सामने से वर्षा की तीव्रताः 12 ± 1 मिमी/मिनट समायोज्य वर्षा की ऊपरी तीव्रता: 8 ± 1 मिमी/मिनट समायोज्य पक्षीय वर्षा की तीव्रता: 8 ± 1 मिमी/मिनट समायोज्य निचली वर्षा की तीव्रता: 8 ± 1 मिमी/मिनट समायोज्य |
| नोजल | नोजल व्यास 2.5 ~ 3 मिमी है, और अंत 60 ° गोल है। |
| नोजल का स्वरूप | क्षैतिज और ऊर्ध्वाधर केंद्र दूरी 400×400 मिमी है, और बारिश परीक्षण क्षेत्र एक मैट्रिक्स के रूप में कवर किया गया है |
| छिड़काव दिशा |
वाहन के बाएं और दाएं पक्ष, ऊपर, नीचे, आगे और पीछे कुल छह सतहें हैं। ऊपरी और निचले नोजल अक्ष क्षैतिज विमान के लंबवत हैं, सामने और पीछे नोजल अक्ष वाहन के अनुदैर्ध्य सममित विमान के समानांतर हैं,और साइड नोजल अक्ष वाहन के अनुदैर्ध्य समरूपता विमान के लंबवत हैं. |
| नोजल और वाहन के बीच की दूरी | निचला नोजल जमीन से 200 मिमी नीचे स्थित है और स्थिति में तय है। अन्य नोजल वाहन के बाहरी भाग से 700±200 मिमी दूर स्थित हैं।प्रत्येक नोजल स्थापना के लिए शाखा पाइप मॉड्यूलर ब्रैकेट के लिए तय कर रहे हैं. छिड़काव तंत्र और वाहन के बाहरी भाग के बीच की दूरी नीचे और दो किनारों को छोड़कर सभी सतहों पर समायोजित की जा सकती है,मानक आवश्यकताओं को पूरा करने और विभिन्न वाहन आकारों को समायोजित करने के लिए. |
| वर्षा का समय | 0-99h59min59 s प्रीसेट करने योग्य |
| परीक्षण प्रवाह | मानक सूत्र (Q=6FN/625 या Q=3FNS/50) के अनुसार गणना, प्रवाह नियंत्रण वाल्व समायोजन, इलेक्ट्रॉनिक प्रवाह मीटर संग्रह प्रतिक्रिया, कंप्यूटर डिस्प्ले |
| जल आपूर्ति दबाव | 69-200±10kPa, समायोज्य, निगरानी और डेटा एकत्र करने के लिए दबाव सेंसर का उपयोग करना |
| छिड़काव तंत्र पाइपलाइन |
प्रत्येक शाखा पाइप और मुख्य पाइप पर प्रेशर गेज और फ्लोमीटर स्थापित किए जाने चाहिए। वर्षा की तीव्रता राष्ट्रीय मानक QC/T 476-2007 के अनुरूप होनी चाहिए। फ्लोमीटर उच्च गुणवत्ता वाले होने चाहिए,घरेलू रूप से उत्पादितप्रवाह मीटरों और प्रेशर गेजर्स की स्थापना स्थानों को राष्ट्रीय मानकों के अनुरूप होना चाहिए और प्रेशर गेज की सीमा और सटीकता को नियंत्रण योजना और प्रक्रिया आवश्यकताओं को पूरा करना चाहिए।
प्रत्येक शाखा पाइप के अंत में एक ड्रेनेज आउटलेट होना चाहिए और एक तंग सील सुनिश्चित करने के लिए एक प्लग स्थापित किया जाना चाहिए। प्लग को SUS304 स्टेनलेस स्टील से बनाया जाना चाहिए।
(पिपलाइन के आयाम वास्तविक उत्पादन के अधीन हैं) |
| जल आपूर्ति और परिसंचरण प्रणाली |
1) छिड़काव पंप के प्रवेश द्वार पर एक वैक्यूम टैंक (SUS304 स्टेनलेस स्टील) स्थापित किया गया है। छिड़काव पंप के आउटलेट दबाव को विनियमित करने के लिए आउटलेट पर एक वापसी पाइप स्थापित किया गया है।एक बैग फिल्टर 200 माइक्रोन की निस्पंदन सटीकता के साथ भी स्थापित है. 2) पानी की आपूर्ति और जल निकासी पाइपलाइन में स्प्रे पंप और सीवेज पंप दोनों प्रतिष्ठित ब्रांड हैं। एक स्प्रे पंप का उपयोग किया जाता है, और एक बैकअप है।सीवेज पंप में कम से कम 15 m3/h की डिस्चार्ज क्षमता होती है. 3) स्प्रे रूम या ड्रेनेज सेक्शन में फर्श सिंक से टेस्ट वाटर को वापस सेडिमेंटेशन टैंक में भेजा जाता है। सेकेंडरी फिल्टरेशन के बाद इसे जलाशय में स्थानांतरित किया जाता है।जहां इसे स्प्रे तंत्र में पंप किया जाता हैजलाशय एक बाहरी जल भरने की प्रणाली से भी जुड़ा हुआ है। यदि जल स्तर आवश्यक स्तर से नीचे गिर जाता है, तो निरंतर भरने की आवश्यकता होती है।तलछट टैंक को नियमित रूप से साफ किया जाना चाहिए, और जलाशय में पानी को नियमित रूप से बदला जाना चाहिए। पानी के स्तर को एक पानी के स्तर की निगरानी डिवाइस के आधार पर प्रणाली द्वारा स्वचालित रूप से नियंत्रित किया जाता है,और पानी की कमी की स्थिति में अलार्म जारी किया जाएगा. |
