| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1013सी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |

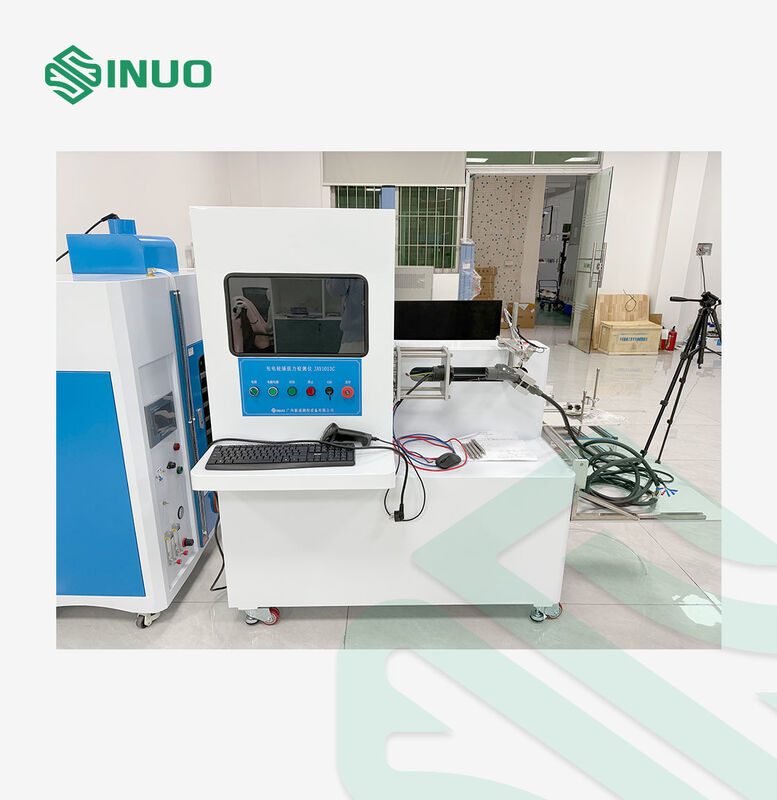

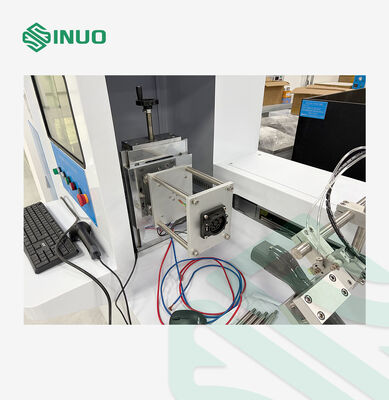

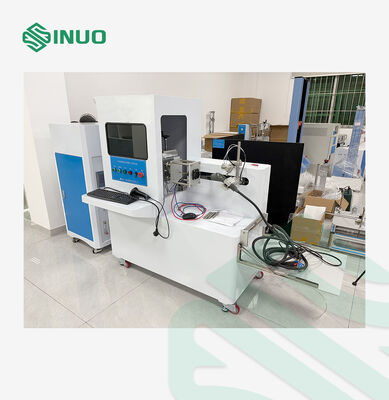

ईवी चार्जिंग कनेक्टर सम्मिलन और निकासी बल परीक्षक परीक्षण मशीन
उपकरण का अवलोकन
चार्जिंग गन इनसेशन एंड रिट्रीवल फोर्स टेस्टर को ईवी चार्जिंग कनेक्टर्स के इनसेशन और पुल-आउट फोर्स के सटीक परीक्षण के लिए डिज़ाइन किया गया है।यह व्यापक रूप से ईवी चार्जिंग बंदूक विनिर्माण में आने वाली सामग्रियों के गुणवत्ता निरीक्षण के लिए प्रयोग किया जाता है, कार्यात्मक दोषों को रोकने और आवश्यक तकनीकी विनिर्देशों के अनुपालन को सुनिश्चित करने में मदद करता है।
प्रणाली एक उच्च परिशुद्धता गेंद पेंच और स्टेपर मोटर ड्राइव को अपनाती है, स्थिर रैखिक गति और सटीक बल नियंत्रण सुनिश्चित करती है। 0.5 वर्ग बल सटीकता स्तर और 1000 हर्ट्ज तक नमूनाकरण दर के साथ,परीक्षक अत्यधिक विश्वसनीय परीक्षण परिणाम प्रदान करता है.

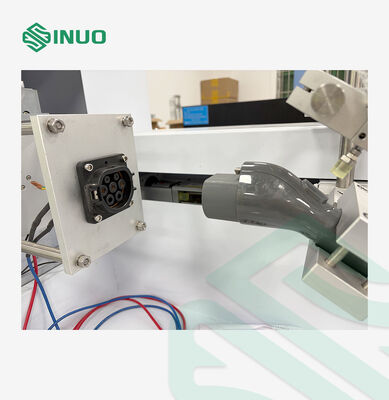

यह विभिन्न चार्जिंग बंदूक मॉडल के अनुसार अनुकूलित जुड़नार का समर्थन करता है और स्वचालित परीक्षण डेटा रिकॉर्डिंग के लिए बारकोड स्कैनिंग को एकीकृत करता है,इसे बड़े पैमाने पर उत्पादन और विनिर्माण संयंत्रों में पूर्ण निरीक्षण के लिए आदर्श बना रहा है.
तकनीकी मापदंड
1मैकेनिकल और प्रदर्शन मापदंड
|
श्रेणी |
पद |
विनिर्देश |
|---|---|---|
| लोड क्षमता | परीक्षण क्षमता | 1 kN |
| संदर्भ मानक | अनुपालन | JIS B 7721 तन्यता/संपीड़न परीक्षक कक्षा 0.5 |
| अधिकतम. स्ट्रोक | चलती लंबाई | 300 मिमी |
| गति सीमा | गतिशीलता | 10.000 ¥ 1000,000 मिमी/मिनट |
| ड्राइव प्रणाली | गति नियंत्रण | उच्च परिशुद्धता गेंद शिकंजा + उच्च परिशुद्धता स्टेपर मोटर |
| अधिकतम सम्मिलन/घसीट बल | सीमा | 500 एन |
| कार्यतालिका का आकार | फिक्स्चर बेस | 460 × 245 मिमी |
| मशीन का प्रकार | संरचना | डेस्कटॉप प्रकार |
| वजन | शुद्ध भार | लगभग 60 किलो |
2सेंसर और माप पैरामीटर
|
श्रेणी |
पद |
विनिर्देश |
|---|---|---|
| लोड सेल | सटीकता स्तर | 0.5 वर्ग (माप त्रुटि ≤ 0.5%) |
| नमूनाकरण दर | लोड नमूनाकरण आवृत्ति | 1000 बार/सेक |
| सेंसर चैनल | लोड सेल इनपुट चैनल | 1 चैनल |
| इकाई विकल्प | प्रदर्शन इकाइयां | mN, N, kN (kgf, gf, lb ((in) विदेशी मॉडल के लिए वैकल्पिक) |
3सुरक्षा एवं सुरक्षा
|
पद |
विनिर्देश |
|---|---|
| सुरक्षा कार्य | ऊपरी/निम्न सीमा रोक, अधिभार संरक्षण, STOP बटन, आपातकालीन रोक, सॉफ्टवेयर-परिभाषित सीमा संरक्षण |
4बिजली की आवश्यकताएं
|
पद |
विनिर्देश |
|---|---|
| नामित शक्ति | 300 वीए |
| विद्युत आपूर्ति | एकल-चरण AC100V120V या AC200V240V |
