| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN5515 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

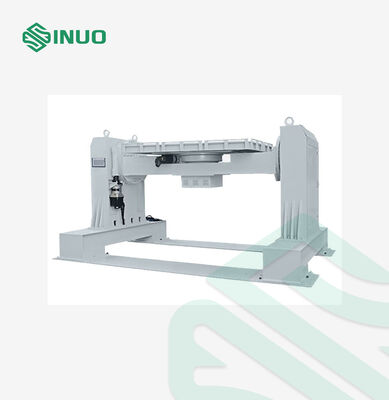

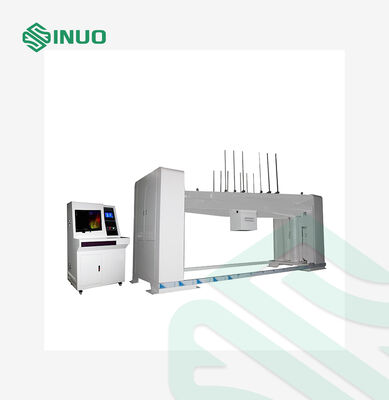

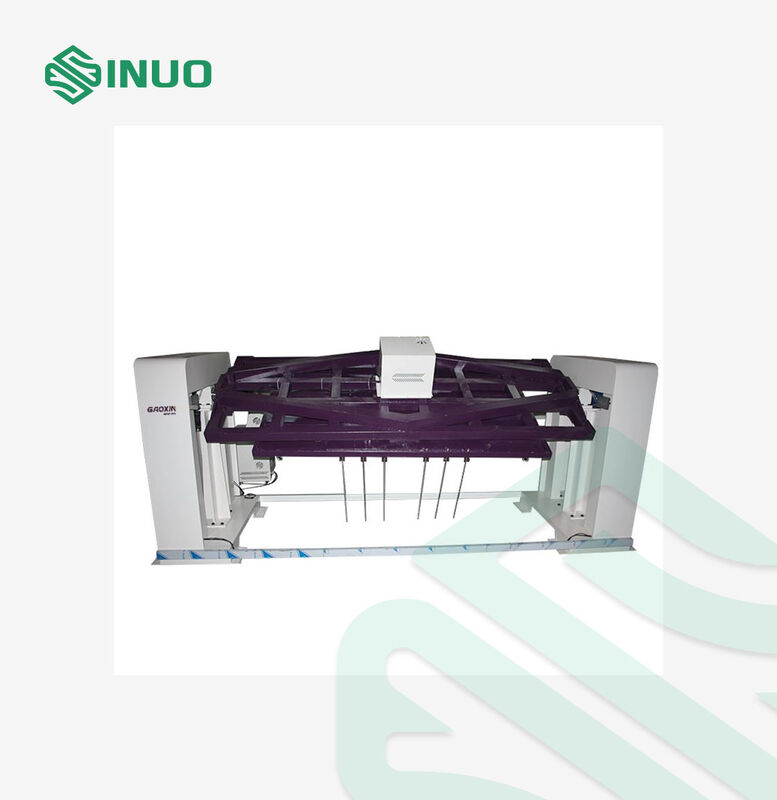

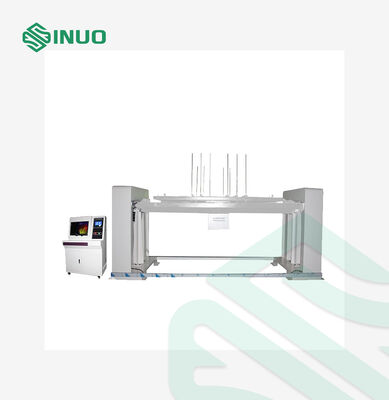

इलेक्ट्रिक वाहन ऑटोमोटिव बैटरी पैक रोटेशन बैटरी परीक्षण प्रणाली
उपकरण का अवलोकन
बैटरी पैक रोटेट टेस्ट डिवाइस इलेक्ट्रिक वाहनों में लिथियम-आयन ट्रैक्शन बैटरी पैक और प्रणालियों के लिए डिज़ाइन किया गया एक विशेष परीक्षण उपकरण है। यह वास्तविक दुनिया की स्थितियों का अनुकरण करता है,जैसे ऊँची-ऊँची पहाड़ीचरम परिस्थितियों में बैटरी के प्रदर्शन और सुरक्षा का मूल्यांकन करने के लिए, उतार-चढ़ाव, पलटाव और झुकाव के परिदृश्य।
प्रमुख विशेषताएं:
360° मल्टी-एक्सिस रोटेशनः गतिशील वाहन स्थितियों का अनुकरण करने के लिए X, Y और Z अक्षों के चारों ओर स्वतंत्र रूप से बैटरी पैक घुमाता है।
बुद्धिमान नियंत्रण प्रणालीः पीएलसी और टच स्क्रीन के माध्यम से संचालित, दूरस्थ कंप्यूटर नियंत्रण के विकल्प के साथ। परीक्षण गति, कोण, अंतराल और अवधि पूरी तरह से प्रोग्राम करने योग्य हैं।
मजबूत संरचनाः डबल प्रबलित स्तंभ समर्थन स्थिर और विश्वसनीय घूर्णन सुनिश्चित करता है। बड़ा छिद्रित एल्यूमीनियम मंच 2500 मिमी × 1600 मिमी तक के नमूनों का समर्थन करता है और 2000 किलोग्राम तक के भार का समर्थन करता है।
सुरक्षा और निगरानीः रोटेशन के दौरान बैटरी के व्यवहार का निरीक्षण करें; कोई इलेक्ट्रोलाइट रिसाव, कोई केस टूटना, कोई आग या विस्फोट सुनिश्चित करता है।
प्रयोगशाला अनुकरणः बैटरी पैक डिजाइन अनुकूलन, उत्पाद गुणवत्ता में वृद्धि और आर एंड डी या उत्पादन क्यूए में समस्या की पहचान के लिए एकदम सही है।
अनुप्रयोग:
लिथियम बैटरी पैक निर्माताओं, इलेक्ट्रिक वाहन निर्माताओं और वैज्ञानिक अनुसंधान/परीक्षण प्रयोगशालाओं के लिए आदर्श, यह उपकरण सुरक्षा प्रदर्शन मूल्यांकन, अनुसंधान एवं विकास,और प्रमाणन परीक्षण.
परिचालन वातावरणः
बिजली की आपूर्तिः AC380V±10%/50Hz, 15KW
परिवेश का तापमानः 5°C~35°C
सापेक्ष आर्द्रताः ≤85% आरएच
उच्च सांद्रता वाली धूल, संक्षारक गैसों और ज्वलनशील या विस्फोटक वातावरण से मुक्त होना चाहिए।
इस बैटरी पैक रोटेट टेस्ट डिवाइस के साथ आप यह सुनिश्चित कर सकते हैं कि आपकी EV बैटरी UL2580, GB/T31467.3-2015 और ISO12405-3 जैसे अंतरराष्ट्रीय सुरक्षा मानकों को पूरा करें, जो विश्वसनीय, सुरक्षित,और इलेक्ट्रिक वाहनों के लिए उच्च गुणवत्ता वाली बैटरी प्रणाली.
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी बुद्धिमान नियंत्रण प्रणाली, टच स्क्रीन और रिमोट कंप्यूटर का दोहरी प्रणाली संचालन |
| ड्राइव | सर्वो मोटर |
| प्लेटफार्म का आकार |
2800 मिमी लंबाई*1700 मिमी चौड़ाई*30 मिमी मोटाई, सामग्रीः एल्यूमीनियम। यह 2500 मिमी*1600 मिमी तक के नमूनों को पकड़ सकता है, और ऊंचाई 1000 मिमी से कम है, छोटे और बड़े आकार के नमूनों के साथ संगत हो सकता है
|
| घूर्णन दिशा |
एक्स/वाई/जेड अक्ष स्विच स्वचालित रूप से, जैसा कि निम्नलिखित चित्र में दिखाया गया है, बायीं दिशा क्रमशः एक्स-अक्ष के चारों ओर घूमती है और दाईं दिशा क्रमशः जेड-अक्ष के चारों ओर घूमती है। Y-अक्ष घूर्णन परीक्षणः नमूना को पहले Z-अक्ष के चारों ओर 90° घुमाएं और फिर X-अक्ष के चारों ओर घुमाएं।
|
| घूर्णन गति |
1°/s ~12°/s, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है
|
| घूर्णन कोण | 0~360°, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है |
| घूर्णन कोण वृद्धि | 90°, टच स्क्रीन और कंप्यूटर पर सीधे प्रीसेट किया जा सकता है |
| कोण घूर्णन की सटीकता | ¥0.5° |
| नमूना क्लैंपिंग | मैकेनिकल क्लैंपिंग |
| परीक्षण प्रक्रिया | प्रोग्राम स्वचालित नियंत्रण |
| सुरक्षा संरक्षण |
1. दोष अलार्म और कारण, प्रसंस्करण शीघ्र समारोह 2. दोष प्रदर्शन और स्व-निदान कार्य 3मोटर अधिभार अलार्म 4विद्युत रिसाव अलार्म 5धूम्रपान अलार्म 6. पावर-आउट सुरक्षा, स्वचालित स्मृति 7सुरक्षा रिले एकीकृत करें 8सुरक्षा ग्रिड को एकीकृत करें |
| मॉनिटर | समर्पित उच्च परिभाषा कैमरों के 2 सेट वास्तविक समय की छवियों की निगरानी करते हैं और रिकॉर्ड और सहेजते हैं |
| मुख्य विन्यास |
1कम्प्यूटर: औद्योगिक ऑल-इन-वन मशीन, वाई-फाई फंक्शन के साथ, 1 सेट 2टच स्क्रीन: WEINVIEW, 1 सेट 3पीएलसी: मित्सुबिशी, 1 सेट 4मोटर: हुइचुआन, 2 सेट 5रिड्यूसर: Jiacheng 6यांत्रिक भागः सिनूओ 7सॉफ्टवेयरः सिनूओ 8ग्राहक द्वारा समर्पित परीक्षण कक्ष उपलब्ध कराया जाना चाहिए। 9. बैटरी लोडिंग तंत्र, जैसे कि कैंटिलीवर क्रेन या क्रेन, ग्राहक द्वारा प्रदान किया जाना चाहिए |
