| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1023ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

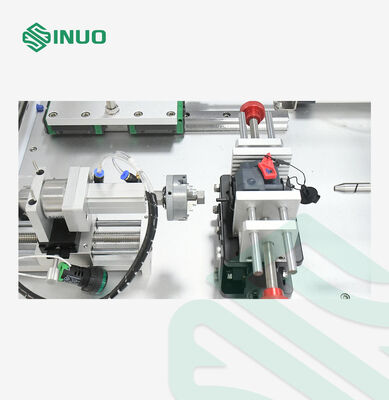

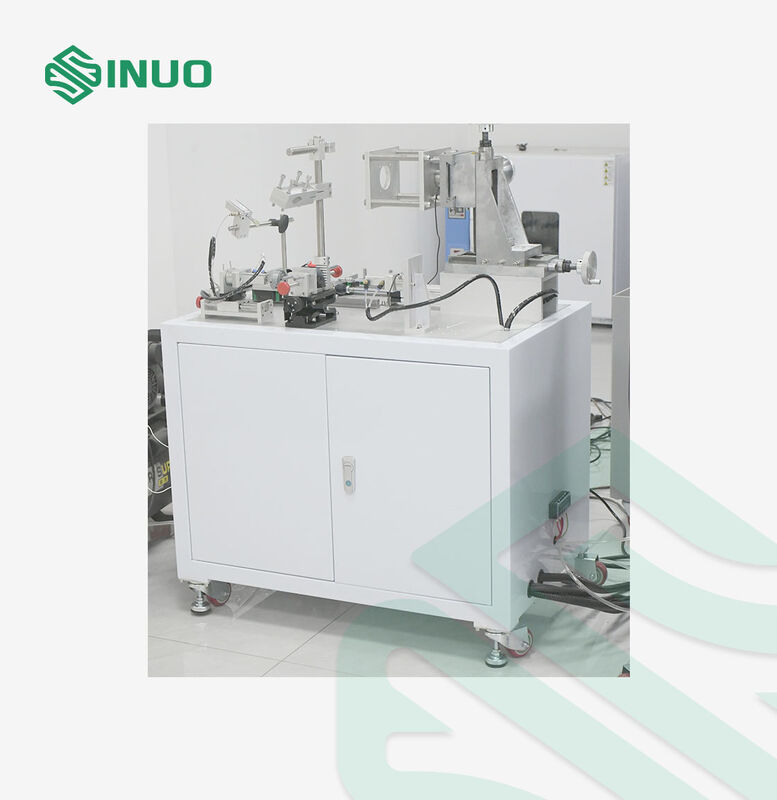

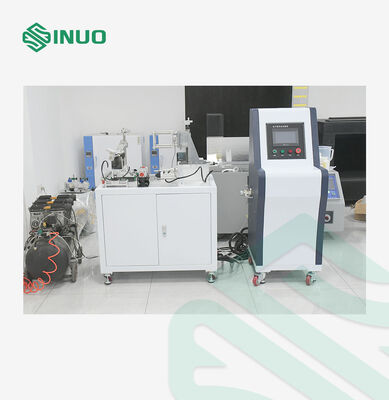

EV कनेक्टर इलेक्ट्रॉनिक लॉक ड्यूरेबिलिटी टेस्टिंग उपकरण IEC 62196-1
अनुपालन मानक और खंड
IEC62196-1:2022, आदि के अनुरूप
उपकरण अवलोकन
हमारे EV चार्जिंग गन लॉक मैकेनिज्म टेस्टर के साथ अपने EV चार्जिंग कनेक्टर्स की सुरक्षा और विश्वसनीयता सुनिश्चित करें। पूर्ण-श्रेणी के प्रदर्शन और स्थायित्व मूल्यांकन के लिए डिज़ाइन किया गया, यह वास्तविक दुनिया की स्थितियों का अनुकरण करता है—यांत्रिक तनाव, विद्युत भार, तापीय प्रभाव, आपातकालीन अनलॉक, और चरम चक्र।
उच्च-सटीक सेंसर, मित्सुबिशी पीएलसी इंटेलिजेंट कंट्रोल, और GB, EU, और US कनेक्टर्स के लिए यूनिवर्सल फिक्स्चर की विशेषता, यह तेज़, सटीक और स्वचालित परीक्षण प्रदान करता है। GB/T 20234.1-2023 और IEC 62196-1:2022 के साथ पूरी तरह से अनुपालन, यह टेस्टर R&D केंद्रों, प्रमाणन प्रयोगशालाओं और विश्वसनीय प्रदर्शन डेटा और बेहतर उत्पाद सुरक्षा की तलाश में EV उपकरण निर्माताओं के लिए एकदम सही समाधान है।
तकनीकी पैरामीटर
| इलेक्ट्रॉनिक लॉकिंग डिवाइस बल लागू करता है |
इलेक्ट्रॉनिक लॉकिंग डिवाइस के लॉकिंग लीवर तंत्र के लिए एक बल-लागू करने वाले उपकरण से लैस, बल-लागू करने वाला उपकरण लॉकिंग लीवर के सिरे को क्लैंप कर सकता है और अक्षीय जोर या तनाव लागू कर सकता है। बल माप सीमा (0~50) N को पूरा करने के लिए आवश्यक है, संकेत त्रुटि ≤ ±0.5% F.S., रिज़ॉल्यूशन ≤ 0.1 N, और बल अनुप्रयोग दर को एक स्थिर बल मान बनाए रखने के लिए समायोजित किया जा सकता है। बल-लागू करने वाला उपकरण तनावग्रस्त भाग के विस्थापन और लॉकिंग लीवर की स्थिति को माप सकता है, और विस्थापन माप सीमा (0~50) मिमी को पूरा करने के लिए आवश्यक है। |
| सुरक्षा सुरक्षा | ग्राउंडिंग सुरक्षा, शॉर्ट सर्किट सुरक्षा, ओवरलोड सुरक्षा |
| विद्युत नियंत्रण विधि | मित्सुबिशी पीएलसी इंटेलिजेंट इंटीग्रेटेड कंट्रोल, 7-इंच कलर ह्यूमन-मशीन इंटरफेस ऑपरेशन |
| ऑपरेटिंग मोड | मैनुअल या प्रोग्रामेबल ऑपरेशन |
| DC बिजली की आपूर्ति | (30V/10A) DC, वोल्टेज सटीकता 0.5 वर्ग से बेहतर, रिज़ॉल्यूशन ≤0.1V |
| परीक्षण समारोह | टॉप-बार इलेक्ट्रॉनिक लॉक परीक्षण फ़ंक्शन से लैस |
| इलेक्ट्रॉनिक लॉकिंग डिवाइस अनलॉकिंग | इसमें इलेक्ट्रॉनिक लॉकिंग डिवाइस का मैनुअल अनलॉकिंग है और यह इलेक्ट्रॉनिक रूप से नियंत्रित स्वचालित ऑपरेशन मोड को अपनाता है। प्रोग्रामिंग को इलेक्ट्रॉनिक लॉकिंग डिवाइस की सामान्य संचालन (जीवनकाल) आवश्यकताओं को पूरा करने के लिए लागू किया जाता है। अनलॉकिंग बल आवश्यकता (0~100) N है, संकेत त्रुटि ≤±0.5% F.S. है, और रिज़ॉल्यूशन ≤0.1 N है। |
| क्लैंप | a) स्वतंत्र इलेक्ट्रॉनिक लॉकिंग डिवाइस या सामान्य प्रयोजन के फिक्स्चर के लिए आवश्यकताओं को पूरा करता है; b) राष्ट्रीय, अमेरिकी और यूरोपीय मानकों के अनुसार यूनिवर्सल AC/DC चार्जिंग इंटरफेस के लिए आवश्यकताओं को पूरा करता है। |
| ध्रुवता रूपांतरण | पीएलसी प्रोग्राम स्वचालित रूप से स्विच करता है, और इलेक्ट्रॉनिक लॉक स्थिति प्रतिक्रिया का पता लगाने के 1 सेकंड बाद स्विच करता है। |
| समारोह | यह 1-200mA एडजस्टेबल लोड करंट और एक मॉनिटरिंग डिवाइस से लैस है जो इलेक्ट्रॉनिक लॉक अनलॉकिंग/लॉकिंग सिग्नल पर प्रतिक्रिया प्रदान करता है, सिग्नल ऑन/ऑफ स्थिति और बार-बार रिकॉर्डिंग करता है। |
| कार्य केंद्र | एकल कार्य केंद्र |
| अंतराल समय | अंतराल समय: (0~200) s की सीमा के भीतर मनमाने ढंग से सेट किया जा सकता है, रिज़ॉल्यूशन ≤1s, ऑपरेशन के साथ सहयोग करने के लिए 1-200mA एडजस्टेबल लोड करंट; |
| दोष निदान | अंतर्निहित सिग्नल प्रतिक्रिया का पता लगाना, असामान्यता के मामले में स्वचालित शटडाउन |
| परीक्षणों की संख्या | (0~99999) बार की सीमा के भीतर मनमाने ढंग से सेट किया गया। |
| परीक्षण परियोजना |
a) इलेक्ट्रॉनिक लॉकिंग डिवाइस का सामान्य संचालन (जीवनकाल) परीक्षण b) इलेक्ट्रॉनिक लॉकिंग डिवाइस का मैनुअल आपातकालीन अनलॉकिंग परीक्षण c) इलेक्ट्रॉनिक लॉकिंग डिवाइस का चरम स्थिति चक्र जीवन परीक्षण |
