| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1023ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |
इलेक्ट्रॉनिक लॉकिंग डिवाइस ऑफ ईवी चार्जिंग गन के लिए व्यापक परीक्षक
अनुपालन मानक और खंड
IEC62196-1:2022, आदि के अनुरूप
उपकरण अवलोकन

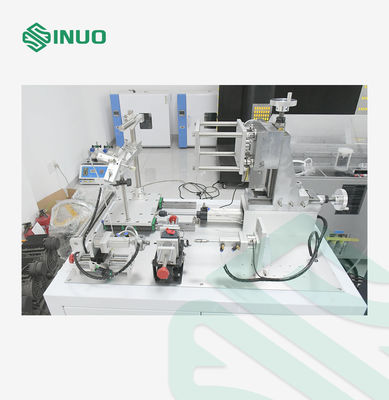

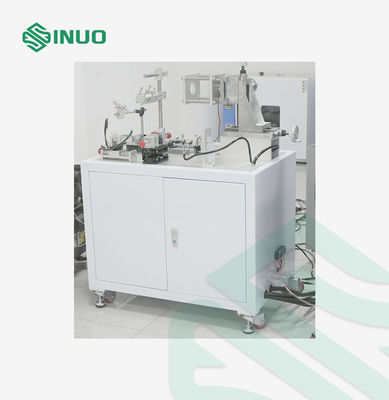

ईवी चार्जिंग गन इलेक्ट्रॉनिक लॉकिंग डिवाइस व्यापक परीक्षक विशेष रूप से ईवी एसी/डीसी चार्जिंग कनेक्टर्स में उपयोग किए जाने वाले इलेक्ट्रॉनिक और मैकेनिकल लॉक तंत्र के पूर्ण-श्रेणी प्रदर्शन और स्थायित्व मूल्यांकन के लिए डिज़ाइन किया गया है।
यह उन्नत प्रणाली वास्तविक परिचालन स्थितियों का अनुकरण करती है—जिसमें यांत्रिक तनाव, विद्युत भार, तापीय प्रभाव, आपातकालीन रिलीज और चरम साइकिलिंग शामिल हैं—जो GB/T, IEC 62196-1 और अन्य वैश्विक मानकों के अनुसार चार्जिंग इंटरफेस की सुरक्षा, विश्वसनीयता और अनुपालन सुनिश्चित करती है।
मित्सुबिशी पीएलसी बुद्धिमान नियंत्रण, उच्च-सटीक बल सेंसर और कई कनेक्टर प्रकारों (जीबी, ईयू, यूएस) के लिए लचीले सार्वभौमिक फिक्स्चर की विशेषता, परीक्षक आर एंड डी केंद्रों, प्रमाणन प्रयोगशालाओं और ईवी चार्जिंग उपकरण निर्माताओं के लिए स्थिर, सटीक और स्वचालित परीक्षण प्रदान करता है।
मुख्य विशेषताएं
GB/T 20234.1-2023, IEC 62196-1:2022 के साथ पूर्ण अनुपालन
सामान्य संचालन, आपातकालीन अनलॉक, चरम स्थिति चक्र परीक्षण का अनुकरण करता है
उच्च-सटीक अक्षीय पुश/पुल बल अनुप्रयोग (0–50N / ≤±0.5%)
100N तक प्रोग्रामेबल अनलॉकिंग बल
लॉक/अनलॉक फीडबैक संकेतों की वास्तविक समय निगरानी
स्थायित्व परीक्षण के लिए 99999 चक्र तक
जलवायु कक्ष परीक्षण के लिए उपयुक्त स्वतंत्र यांत्रिक मॉड्यूल
स्थिर, बुद्धिमान संचालन के लिए मित्सुबिशी पीएलसी + 7-इंच एचएमआई
वैश्विक एसी/डीसी कनेक्टर्स के साथ संगत सार्वभौमिक फिक्स्चर
तकनीकी पैरामीटर
| परीक्षण परियोजना |
ए) इलेक्ट्रॉनिक लॉकिंग डिवाइस का सामान्य संचालन (जीवनकाल) परीक्षण बी) इलेक्ट्रॉनिक लॉकिंग डिवाइस का मैनुअल आपातकालीन अनलॉकिंग परीक्षण सी) इलेक्ट्रॉनिक लॉकिंग डिवाइस का चरम स्थिति चक्र जीवन परीक्षण |
| कार्य केंद्र | एकल कार्य केंद्र |

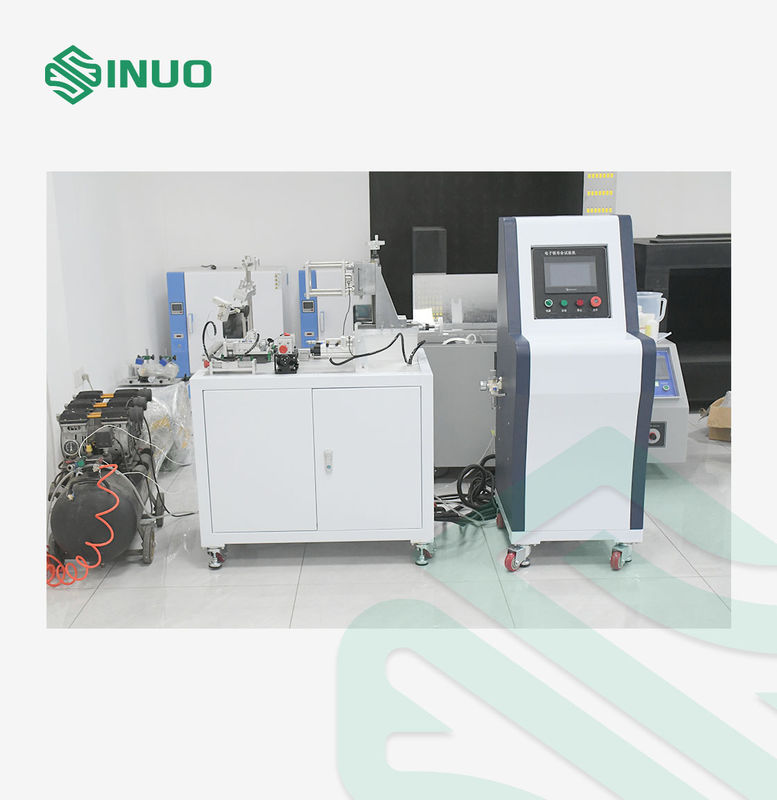

| विद्युत नियंत्रण विधि | मित्सुबिशी पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच रंग मानव-मशीन इंटरफ़ेस संचालन |
| ऑपरेटिंग मोड | मैनुअल या प्रोग्रामेबल ऑपरेशन |
| क्लैंप | ए) स्वतंत्र इलेक्ट्रॉनिक लॉकिंग डिवाइस या सामान्य प्रयोजन फिक्स्चर के लिए आवश्यकताओं को पूरा करता है; बी) राष्ट्रीय, अमेरिकी और यूरोपीय मानकों के अनुसार सार्वभौमिक एसी/डीसी चार्जिंग इंटरफेस के लिए आवश्यकताओं को पूरा करता है। |
| परीक्षण समारोह | टॉप-बार इलेक्ट्रॉनिक लॉक परीक्षण फ़ंक्शन से लैस |
| इलेक्ट्रॉनिक लॉकिंग डिवाइस अनलॉकिंग | इसमें इलेक्ट्रॉनिक लॉकिंग डिवाइस का मैनुअल अनलॉकिंग है और एक इलेक्ट्रॉनिक रूप से नियंत्रित स्वचालित संचालन मोड को अपनाता है। प्रोग्रामिंग को इलेक्ट्रॉनिक लॉकिंग डिवाइस की सामान्य संचालन (जीवनकाल) आवश्यकताओं को पूरा करने के लिए लागू किया जाता है। अनलॉकिंग बल आवश्यकता (0~100) N है, संकेत त्रुटि ≤±0.5% F.S. है, और रिज़ॉल्यूशन ≤0.1 N है। |

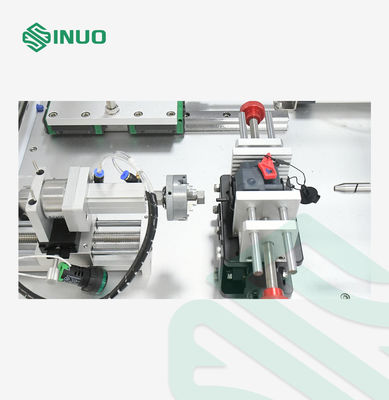

| इलेक्ट्रॉनिक लॉकिंग डिवाइस बल लागू करता है | इलेक्ट्रॉनिक लॉकिंग डिवाइस के लॉकिंग लीवर तंत्र के लिए एक बल-लागू करने वाले उपकरण से लैस, बल-लागू करने वाला उपकरण लॉकिंग लीवर के सिरे को क्लैंप कर सकता है और अक्षीय जोर या तनाव लागू कर सकता है। बल माप सीमा को (0~50) N को पूरा करने की आवश्यकता है, संकेत त्रुटि ≤ ±0.5% F.S., रिज़ॉल्यूशन ≤ 0.1 N, और बल अनुप्रयोग दर को एक स्थिर बल मान बनाए रखने के लिए समायोजित किया जा सकता है। बल-लागू करने वाला उपकरण तनावग्रस्त भाग के विस्थापन और लॉकिंग लीवर की स्थिति को माप सकता है, और विस्थापन माप सीमा को (0~50) मिमी को पूरा करने की आवश्यकता है। |
| ध्रुवीयता रूपांतरण | पीएलसी प्रोग्राम स्वचालित रूप से स्विच करता है, और इलेक्ट्रॉनिक लॉक स्थिति प्रतिक्रिया का पता लगाने के 1 सेकंड बाद स्विच करता है। |
| डीसी बिजली की आपूर्ति | (30V/10A) डीसी, वोल्टेज सटीकता 0.5 वर्ग से बेहतर, रिज़ॉल्यूशन ≤0.1V |
| अंतराल समय | अंतराल समय: (0~200) s की सीमा के भीतर मनमाने ढंग से सेट किया जा सकता है, रिज़ॉल्यूशन ≤1s, संचालन के साथ सहयोग करने के लिए 1-200mA समायोज्य लोड करंट; |
| समारोह | यह 1-200mA समायोज्य लोड करंट और एक निगरानी उपकरण से लैस है जो इलेक्ट्रॉनिक लॉक अनलॉकिंग/लॉकिंग सिग्नल पर प्रतिक्रिया प्रदान करता है, सिग्नल ऑन/ऑफ स्थिति और बार की संख्या रिकॉर्ड करता है। |
| त्रुटि निदान | अंतर्निहित सिग्नल प्रतिक्रिया का पता लगाना, असामान्यता के मामले में स्वचालित शटडाउन |
| परीक्षणों की संख्या | (0~99999) बार की सीमा के भीतर मनमाने ढंग से सेट किया गया। |
| सुरक्षा सुरक्षा | ग्राउंडिंग सुरक्षा, शॉर्ट सर्किट सुरक्षा, अधिभार सुरक्षा |
