| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN554B-30T |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |
300kN क्रश और नाखून प्रवेश परीक्षक बैटरी सुरक्षा परीक्षण कक्ष
मानकों और खंडों का अनुपालन
SAE J2464 मानक के अनुरूप है (धारा 4.3.3.1: प्रवेश परीक्षण; खंड 4.3.6.1: क्रश टेस्ट), AIS 038 क्रश टेस्ट में पृष्ठ संख्या 79 के 106 cl.no. 3.2, नाखून के प्रवेश परीक्षण में पृष्ठ संख्या 101 के 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018आदि।
उपकरण का अवलोकन

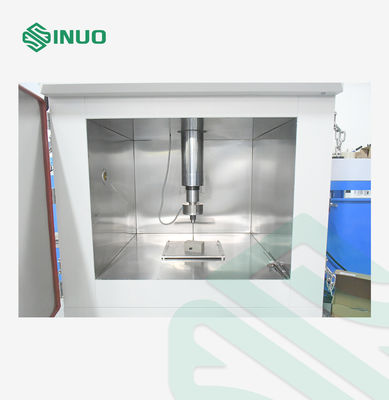

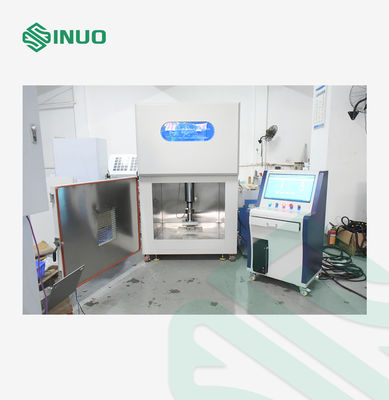

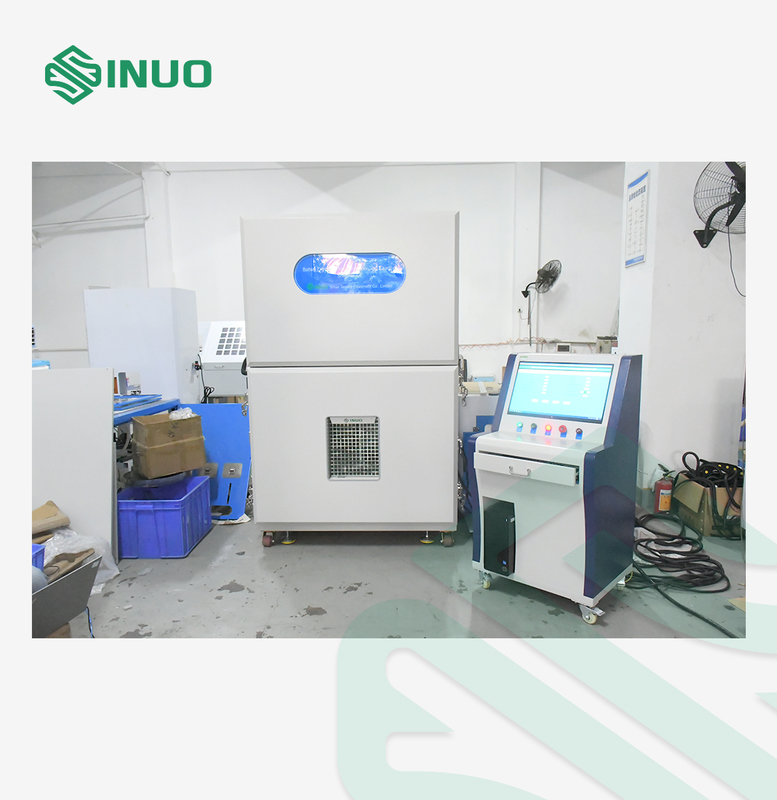

बैटरी क्रश और नाखून प्रवेश परीक्षण कक्ष एक उच्च परिशुद्धता सुरक्षा परीक्षण प्रणाली एकल कोशिकाओं और पावर बैटरी मॉड्यूल के लिए बनाया गया है।यह उन्नत परीक्षक अत्यधिक परिस्थितियों में बैटरी सुरक्षा का सटीक मूल्यांकन करता है, जिसमें कुचलने, विरूपण और शॉर्ट सर्किट के परिदृश्य शामिल हैं।

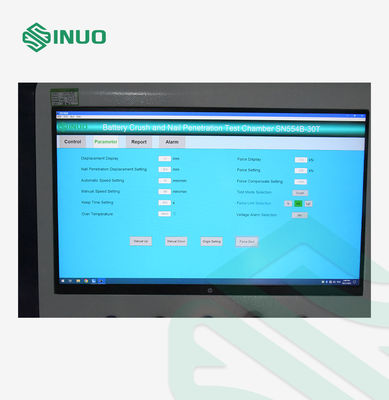

वास्तविक समय में वोल्टेज, बल, विस्थापन और गति की निगरानी से लैस, यह प्रणाली पूरे परीक्षण के दौरान सटीक नियंत्रण सुनिश्चित करती है।सहज ज्ञान युक्त सॉफ्टवेयर आप दबाव के आधार पर परीक्षण की स्थिति निर्धारित करने की अनुमति देता है, विरूपण या वोल्टेज ∙ व्यक्तिगत रूप से या संयोजन में ∙ और स्वचालित रूप से किसी भी स्थिति को पूरा होने पर परीक्षण रोकता है।
समर्पित नियंत्रण मदरबोर्ड सभी महत्वपूर्ण डेटा रिकॉर्ड करता है और कंप्यूटर के साथ तुरंत संवाद करता है, जिससे डेटा ट्रैकिंग, तुलना और रिपोर्ट जनरेशन आसान हो जाता है।बैटरी निर्माताओं और आर एंड डी प्रयोगशालाओं के लिए आदर्श, यह परीक्षक अंतरराष्ट्रीय सुरक्षा मानकों के अनुपालन को सुनिश्चित करता है जबकि विश्वसनीय, दोहराए जाने योग्य परिणाम प्रदान करता है।
तकनीकी मापदंड
| उपयोगकर्ता बैटरी सेल का आकार |
अधिकतम आकार (लंबाई x चौड़ाई x ऊंचाई): 300*300*250 मिमी, वजनः 18kg-30kg |
| परीक्षण स्थान | 1000×1000×1000 मिमी (चौड़ाई, गहराई और ऊंचाई) |
| शक्ति | 25 किलोवाट |
| आयाम | 1200×1500×1850 मिमी (चौड़ाई, गहराई और ऊंचाई, वास्तविक डिजाइन के अधीन) |
| वजन (लगभग) | 800 किलो |
| धुआं निकास बंदरगाह | धूम्रपान निकास पोर्ट व्यास में 100 मिमी है |
| परीक्षण छेद | एक 50 मिमी छेद प्रत्येक पक्ष पर खोला जाता है |
| दबाव सीमा | 1~300kN, सेंसर अधिकतम सीमा 306kN |
| ड्राइव विधि | सर्वो मोटर +इलेक्ट्रिक सिलेंडर ड्राइव |
| दबाव संकल्प | 0.01kN |
| दबाव सटीकता | ± 1% एफएस |
| दबाव रखने का समय | 0~99min59s, सेट किया जा सकता है |
| क्रश एक्यूपंक्चर की गति | 0.1-83mm/s (समायोज्य) |
| गति सटीकता | 0.1mm/s~5mm/s, सटीकता ±0.05mm/s; 5mm/s~83mm/s, सटीकता ±0.1mm/s |
| गति संकल्प | ≤0.01mm/s |
| विस्थापन | 0 ¥ 300 मिमी |
| विस्थापन की सटीकता | ±0.1 मिमी |
| स्टील की सुई |
1) विनिर्देशः Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) लंबाई: L=200 मिमी 3) सामग्रीः स्टील का ताप उपचार 4) कोणः 45°~60° 5) मात्राः प्रत्येक में 2 |
| इकाई रूपांतरण | Kgf, N, kN |

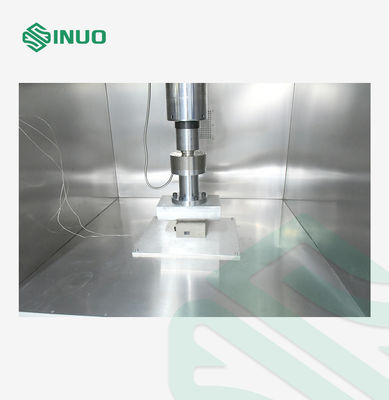

| कुचल सिर |
1, R75 * 250 मिमी अर्ध-सिलेंडर, आसानी से अलग करने के लिए। 2, 2R75*250 मिमी अर्ध-सिलेंडर, आसानी से अलग किया जा सकता है।
|
| फ्लैट कुचल सिर |
एक सपाट कुचल सिर के साथ 1. अर्ध-सिलेंडर कुचल सिरः त्रिज्या 100 मिमी है, यानी, R100mm * 250mm. (ग्राहक की आवश्यकता के अनुसार अनुकूलित) 2- फ्लैट कुचल सिर. |
| कुचल सुई की दिशा | ऊपर से नीचे तक कुचल और एक्यूपंक्चर |
| बल प्रदर्शन | कंप्यूटर डिस्प्ले |
| सेंसर रिज़ॉल्यूशन | 1/10000 |
| तापमान अधिग्रहण प्रणाली | तापमान अधिग्रहण आवृत्तिः 100ms |
| तापमान अधिग्रहण सीमा 0+1000°C | |
| तापमान संकल्पः 0.1°C | |
| तापमान अधिग्रहण चैनलः 2 चैनल | |
| तापमान माप की सटीकताः ±0.5°C | |
| वोल्टेज अधिग्रहण प्रणाली | वोल्टेज नमूनाकरण आवृत्तिः 100ms |
| वोल्टेज अधिग्रहण सटीकताः ≤±0.5% एफएस | |
| संकल्पः 10mV | |
| वोल्टेज अधिग्रहण सीमाः 0~100V | |
| वोल्टेज अधिग्रहण चैनलः 1 चैनल | |
| नमूनाकरण लाइन की लंबाई | 2 मीटर |
| अधिग्रहण की आवृत्ति | ≥50 हर्ट्ज |
| कटऑफ स्थिति | दबाव, वोल्टेज और विरूपण को अलग से सेट किया जा सकता है और एक साथ निगरानी की जा सकती है। परीक्षण को तब तक रोक दिया जा सकता है जब तक कोई एक या अधिक चर सेट मूल्य तक नहीं पहुंच जाते। |
| उपकरण संरचना | बॉक्स प्रकार की संरचना |
| विद्युत आपूर्ति | 380V |
| नियंत्रण विधि | दूरस्थ कंप्यूटर नियंत्रण, दूरी ≥10m |
