| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN4416-1000L |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
IPX3–IPX6 वाटरप्रूफ टेस्ट चैंबर ऑटो पार्ट्स के लिए रेन एंड जेट स्प्रे टेस्टिंग उपकरण
अनुपालन मानक और खंड
IEC60529:1989 +A1:1999 +A2:2013 के अनुरूप
उत्पाद अवलोकन
IPX3–IPX6 वाटरप्रूफ टेस्ट चैंबर विशेष रूप से IEC60529:1989+A1:1999+A2:2013 मानकों के पूर्ण अनुपालन में, नकली बारिश और जेट स्प्रे स्थितियों के तहत उत्पादों के जल प्रतिरोध प्रदर्शन का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
बारिश, समुद्री जल या नमी के कारण होने वाली पानी की क्षति से जंग, विकृति, या यहां तक कि विद्युत शॉर्ट सर्किट भी हो सकता है। यह टेस्ट चैंबर बाहरी प्रकाश व्यवस्था, घरेलू उपकरणों, ऑटोमोटिव घटकों और इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाने वाले बाड़ों के सुरक्षा स्तर का परीक्षण करने के लिए एक विश्वसनीय समाधान प्रदान करता है, जो वास्तविक दुनिया के वातावरण में उनकी सुरक्षा और स्थायित्व सुनिश्चित करता है।

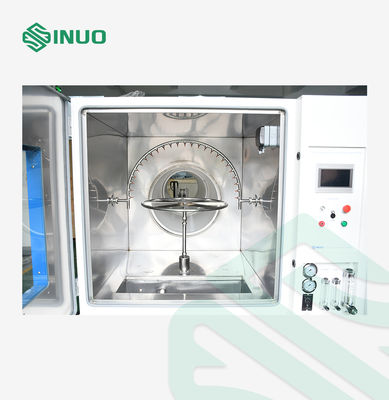

उच्च गुणवत्ता वाले स्टील के बाहरी और SUS304 स्टेनलेस स्टील के आंतरिक चैंबर के साथ निर्मित, उपकरण जंग के बिना स्थायित्व और दीर्घकालिक उपयोग सुनिश्चित करता है। एक पारदर्शी टेम्पर्ड ग्लास विंडो और एलईडी प्रकाश व्यवस्था परीक्षण के दौरान आसान अवलोकन की अनुमति देती है। यह IPX3, IPX4, IPX5 और IPX6 वाटरप्रूफ रेटिंग परीक्षणों का समर्थन करता है, जो इसे उत्पाद डिजाइन सत्यापन, गुणवत्ता निरीक्षण और फैक्टरी परीक्षण के लिए एक आदर्श उपकरण बनाता है।
तकनीकी पैरामीटर
| टीएक्निकल पैरामीटर | बुनियादी पैरामीटर | |
| आंतरिक चैंबर का आकार | L1000*W1000*H1000mm | |
| बाहरी चैंबर का आकार | L1480*W3800*H1800mm | |
| उपकरण कुल वजन | 350kg | |
| टर्निंग टेबल का व्यास | Φ400mm | |
| परीक्षण समय | 0-999 मिनट | |
| टर्निंग टेबल की गति | 1 -5r/min (समायोज्य) | |
| प्रवाह समायोजन विधि | मैन्युअल रूप से समायोज्य पैनल फ्लो मीटर के साथ प्रवाह समायोजित करें | |
| टर्निंग टेबल रोटेशन विधि | हमेशा सकारात्मक / सकारात्मक और नकारात्मक वैकल्पिक | |
| टर्निंग टेबल अधिकतम भार वहन क्षमता | 30KG | |
| IPX34 स्प्रे नोजल पैरामीटर | ||
| नोजल फिक्स्ड विधि |
यांत्रिक फिक्सिंग |
|
| पानी का प्रवाह | 10L/min±5%, फ्लो मीटर रोटामीटर के माध्यम से समायोज्य है, इलेक्ट्रॉनिक फ्लोमीटर वैकल्पिक है | |
| स्प्रे दूरी | 2.5M (टर्निंग टेबल के केंद्र से नोजल दूर) | |
| मूविंग शील्ड | एल्यूमीनियम से बना, अलग करने योग्य हो सकता है | |
| दबाव | 50～150Kpa, प्रेशर गेज मापने की सीमा: 0～0.25Mpa | |
| स्प्रे नोजल के पैरामीटर | बाहरी व्यास: Φ102mm, गोलाकार व्यास: SΦ75.5mm, केंद्र में 1 छेद, 30° पिच पर 12 छेदों के 2 आंतरिक वृत्त, 15° पिच पर 24 छेदों के 4 बाहरी वृत्त, कुल 121 छेद Φ0.5mm के, पीतल से बने। | |
| IPX56 जेट नोजल पैरामीटर | ||
| IPX5 नोजल जेट एपर्चर | 6.3mm | |
| IPX6 नोजल जेट एपर्चर | 12.5mm | |
| IPX5जेट प्रवाह | 12.5±0.625 | |
| IPX6 जेट प्रवाह | 100±5L/min | |
| पानी का दबाव (Mpa) | निर्दिष्ट पानी के प्रवाह के अनुसार समायोजित | |
| जेट दूरी | 2.5M (टर्निंग टेबल के केंद्र से नोजल दूर) | |
| नोजल फिक्स्ड विधि | यांत्रिक फिक्सिंग | |
| उपयोग की शर्तें | निम्नलिखित शर्तों की गारंटी उपयोगकर्ता द्वारा दी जाती है और संबंधित कनेक्शन पूरा हो गया है। |
| स्थान का उपयोग |
जमीन समतल है, जल निकासी सुचारू है, फर्श और दीवारें वाटरप्रूफिंग हैं, ग्राउंड बेयरिंग क्षमता 200kg/㎡ से कम नहीं है अच्छी तरह हवादार डिवाइस के आसपास कोई मजबूत कंपन नहीं डिवाइस के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं उपकरण के चारों ओर उचित उपयोग और रखरखाव स्थान छोड़ा गया है: उपकरण का पिछला भाग, बायां और दायां भाग, शीर्ष: 800 मिमी; उपकरण का अगला भाग: 1400 मिमी |
| पर्यावरण की स्थिति |
तापमान: 5℃～35℃ सापेक्षिक आर्द्रता: ≤85% वायु दाब: 86kPa～106kPa |
| बिजली आपूर्ति की स्थिति | |
| वोल्टेज, आवृत्ति | AC380V±10% ; 50Hz±10% ; तीन-चरण चार-तार + सुरक्षात्मक ग्राउंड वायर |
| पावर | 3.0kW |
| सुरक्षात्मक ग्राउंडिंग प्रतिरोध | सुरक्षात्मक ग्राउंडिंग वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है |
| पावर स्विच |
1. उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता का रिसाव सुरक्षा एयर स्विच कॉन्फ़िगर करने की आवश्यकता होती है, और स्विच का उपयोग डिवाइस के लिए स्वतंत्र रूप से किया जाना चाहिए। 2. चाकू स्विच या पावर सॉकेट का उपयोग करना मना है। 3. रिसाव सुरक्षा एयर स्विच उपकरण से 2 मीटर से अधिक दूर नहीं है। |
| पानी का स्रोत |
1. उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए पानी का स्रोत कॉन्फ़िगर करने की आवश्यकता होती है, पानी का दबाव 0.2Mpa से कम नहीं होता है, और 4-बिंदु नल स्थापित होता है। 2. नल की स्थिति उपकरण से 2 मीटर से अधिक दूर नहीं है। |
