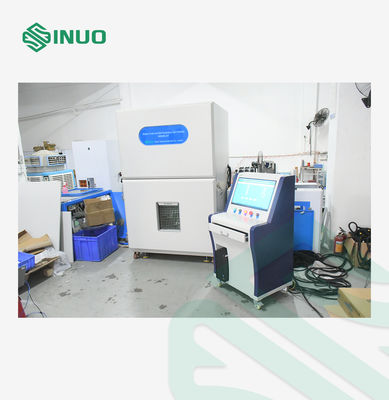

बैटरी क्रश और नाखून प्रवेश परीक्षण कक्ष बैटरी सुरक्षा परीक्षण उपकरण 300kN

बैटरी क्रश और कील प्रवेश परीक्षण कक्ष बैटरी सुरक्षा परीक्षण उपकरण 300kN

अनुपालन मानक और खंड

SAE J2464 मानक (खंड 4.3.3.1: प्रवेश परीक्षण; खंड 4.3.6.1: क्रश परीक्षण), AIS 038 क्रश परीक्षण पृष्ठ संख्या 79 में 106 cl.no. 3.2, कील प्रवेश परीक्षण पृष्ठ संख्या 101 में 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, आदि।

उपकरण अवलोकन

1. परीक्षण सॉफ़्टवेयर में एक वोल्टेज अधिग्रहण फ़ंक्शन है: एकल बैटरी की परीक्षण आवश्यकताओं के अनुसार, जब तक बैटरी का खोल टूट नहीं जाता या बैटरी शॉर्ट-सर्किट नहीं हो जाती (बैटरी का आंतरिक वोल्टेज 0V हो जाता है), परीक्षण के दौरान बैटरी वोल्टेज परिवर्तन स्वचालित रूप से एकत्र किया जाएगा। जब वोल्टेज शून्य होता है, तो उपकरण स्वचालित रूप से परीक्षण बंद कर देता है।

2. पावर बैटरी की परीक्षण आवश्यकताओं के अनुसार: परीक्षण प्रणाली पहले बैटरी मॉड्यूल के आकार का 30% तक निचोड़ सकती है (अर्थात, विरूपण)। या एक निश्चित दबाव मान (जैसे कि निष्कर्षण बल 20kN है) सेट करें। जब निष्कर्षण परीक्षण सेट बल मान तक पहुँच जाता है और सेट दबाव होल्डिंग समय भी पहुँच जाता है, तो उपकरण परीक्षण बंद कर देता है।

3. नमूने का परीक्षण दबाव, विरूपण और वोल्टेज की तीन स्थितियों में से किसी के अनुसार किया जा सकता है।

4. तीन परीक्षण मोड का उपयोग स्थितियों के किसी भी संयोजन के लिए नियंत्रण चर के रूप में किया जा सकता है। यानी, एक ही समय में तीन या दो परीक्षण स्थितियां सेट की जा सकती हैं। यदि किसी भी स्थिति को पूरा किया जाता है, तो डिवाइस परीक्षण बंद कर देगा।

5. परीक्षण प्रणाली परीक्षण के दौरान गति प्रदर्शित कर सकती है। परीक्षण के लिए आवश्यक परीक्षण गति को कंप्यूटर सॉफ़्टवेयर में भी सेट किया जा सकता है।

6. कंप्यूटर ऑपरेटिंग सिस्टम को विंडोज डायलॉग बॉक्स में संसाधित किया जाता है। तालिका मोड को स्वयं द्वारा योजनाबद्ध किया जा सकता है। परीक्षण डेटा पूरी प्रक्रिया में दर्ज किया जाता है। यह सहेजने, तुलना करने और ट्रैक करने के कार्य प्रदान करता है।

7. समर्पित परीक्षण नियंत्रण मदरबोर्ड एक ही समय में बल, विस्थापन और वोल्टेज रिकॉर्ड कर सकता है। नियंत्रण मदरबोर्ड वास्तविक समय में कंप्यूटर को निर्देश भेजेगा, और नियंत्रण इंटरफ़ेस वास्तविक समय में निष्कर्षण बल, तापमान, वोल्टेज, गति और विरूपण को रिकॉर्ड और मॉनिटर करेगा। रिपोर्ट उत्पन्न करना या सीधे डेटा निर्यात करना सुविधाजनक है। नियंत्रण मदरबोर्ड संचालित करना आसान है।

8. परीक्षण के दौरान, परीक्षण फ़ंक्शन को वोल्टेज सिग्नल एकत्र करके नियंत्रित किया जा सकता है। बैटरी परीक्षण के दौरान वोल्टेज बदल जाएगा। परीक्षण प्रणाली में एक निर्दिष्ट वोल्टेज मान दर्ज करें, और सिस्टम एक सिग्नल आउटपुट करता है। जब सेट वोल्टेज मान तक पहुँच जाता है, तो निष्कर्षण परीक्षण बंद हो जाता है।

तकनीकी पैरामीटर

उपयोगकर्ता बैटरी सेल का आकार	अधिकतम आकार (लंबाई x चौड़ाई x ऊंचाई): 300*300*250mm, वजन: 18kg-30kg
परीक्षण स्थान	1000×1000×1000mm (चौड़ाई, गहराई और ऊंचाई)
आयाम	1200×1500×1850mm (चौड़ाई, गहराई और ऊंचाई, वास्तविक डिजाइन के अधीन)
उपकरण संरचना	बॉक्स-प्रकार की संरचना
धुआँ निकास पोर्ट	धुआँ निकास पोर्ट का व्यास 100 मिमी है
परीक्षण छेद	प्रत्येक तरफ 50 मिमी का एक छेद खोला जाता है
नियंत्रण विधि	रिमोट कंप्यूटर नियंत्रण, दूरी ≥10m
ड्राइव विधि	सर्वो मोटर + इलेक्ट्रिक सिलेंडर ड्राइव
दबाव रेंज	1～300kN, सेंसर अधिकतम रेंज 306kN
दबाव सटीकता	±1%FS
दबाव संकल्प	0.01kN
दबाव होल्डिंग समय	0~99min59s, सेट किया जा सकता है
क्रश एक्यूपंक्चर गति	0.1-83mm/s (समायोज्य)
गति सटीकता	0.1mm/s~5mm/s, सटीकता ±0.05mm/s; 5mm/s~83mm/s, सटीकता ±0.1mm/s
गति संकल्प	≤0.01mm/s
विस्थापन	0～300mm
विस्थापन सटीकता	±0.1mm
स्टील की सुई	1) विनिर्देश: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) लंबाई: L=200mm 3) सामग्री:स्टील का हीट ट्रीटमेंट 4) कोण: 45°~60° 5) मात्रा: प्रत्येक 2

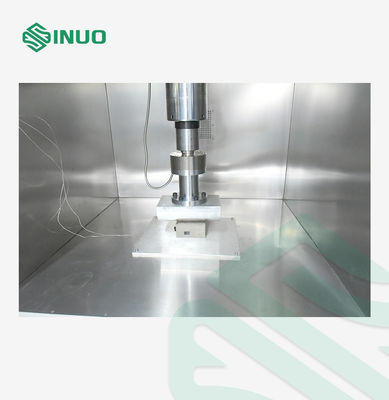

क्रश सुई दिशा	ऊपर से नीचे तक क्रश और एक्यूपंक्चर
क्रश हेड	1, R75*250mm अर्ध-सिलेंडर, अलग करने में आसान। 2, 2R75*250mm अर्ध-सिलेंडर, अलग करने में आसान।
फ्लैट क्रश हेड	एक फ्लैट क्रश हेड के साथ 1. अर्ध-सिलेंडर क्रश हेड: त्रिज्या 100 मिमी है, यानी, R100mm * 250mm। (ग्राहक की आवश्यकता के अनुसार अनुकूलित करें) 2. फ्लैट क्रश हेड।
सुई फिक्स्चर
बल प्रदर्शन	कंप्यूटर डिस्प्ले
सेंसर संकल्प	1／10000
यूनिट रूपांतरण	Kgf, N, kN
तापमान अधिग्रहण प्रणाली	तापमान अधिग्रहण रेंज 0～+1000℃
	तापमान संकल्प: 0.1℃
	तापमान माप सटीकता: ±0.5℃
	तापमान अधिग्रहण चैनल: 2 चैनल
	तापमान अधिग्रहण आवृत्ति: 100ms
वोल्टेज अधिग्रहण प्रणाली	वोल्टेज अधिग्रहण रेंज: 0~100V
	वोल्टेज अधिग्रहण सटीकता: ≤±0.5%FS
	संकल्प: 10mV
	वोल्टेज अधिग्रहण चैनल: 1 चैनल
	वोल्टेज नमूनाकरण आवृत्ति: 100ms
नमूनाकरण लाइन की लंबाई	2m
अधिग्रहण आवृत्ति	≥50Hz
कटऑफ स्थिति	दबाव, वोल्टेज और विरूपण को अलग से सेट किया जा सकता है और एक साथ मॉनिटर किया जा सकता है। परीक्षण को रोका जा सकता है जैसे ही कोई एक या अधिक चर सेट मान तक पहुँचते हैं।
पावर	25KW
बिजली की आपूर्ति	380V
वजन (लगभग)	800kg
