| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1009 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 5 सेट/महीना |
आईईसी 60309 के अनुरूप लचीलापन परीक्षण उपकरण
मानकों और खंडों का अनुपालन
लचीलापन परीक्षण उपकरण IEC62196-1: 2022 खंड 26.4 तालिका 14, IEC60309-1: 2012 खंड 24.4 चित्र 9 आदि की आवश्यकताओं के अनुसार डिज़ाइन और निर्मित किया गया है।

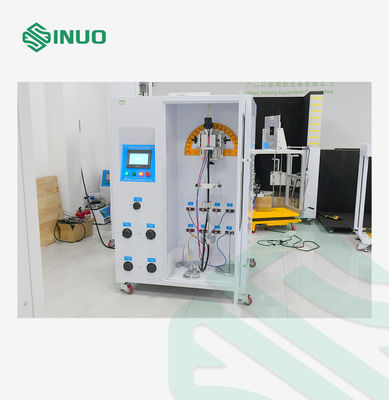

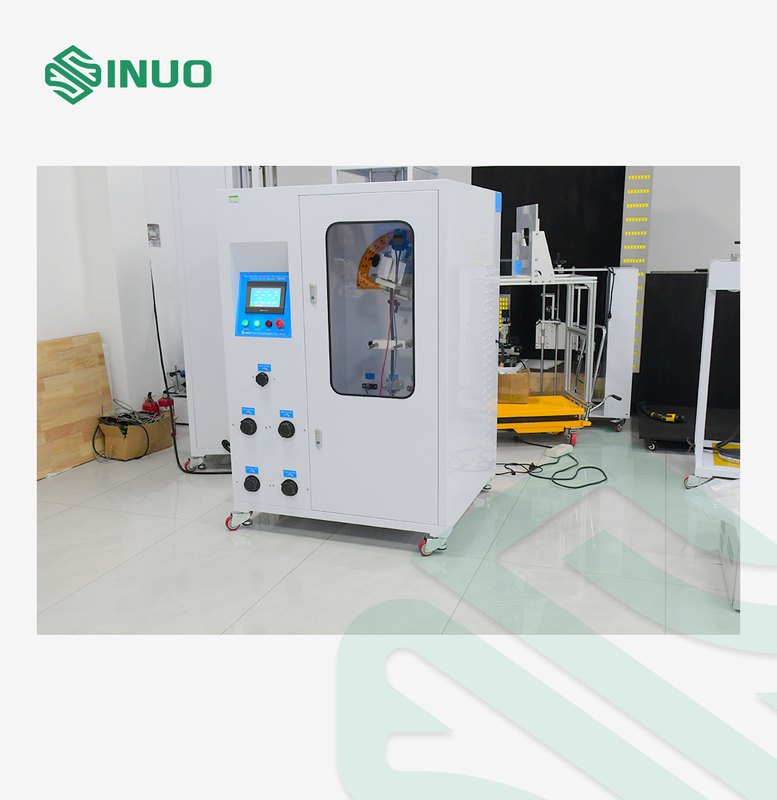

उपकरण संरचना
लचीलापन परीक्षण उपकरण विशेष रूप से IEC 62196-1:2022 खंड 26.4 तालिका 14 और IEC 60309-1:2012 खंड 24.4 चित्र 9 के अनुसार विकसित किया गया है।वाहन प्लग पर यांत्रिक झुकने धीरज परीक्षण करने के लिए डिज़ाइन किया गया, सॉकेट-आउटलेट, और गैर-पुनर्स्थापित युग्मन।
पीएलसी नियंत्रण प्रणाली और 7-इंच रंग टचस्क्रीन इंटरफ़ेस से लैस, उपकरण सहज संचालन और सटीक नियंत्रण सुनिश्चित करता है।ऑपरेटरों को कोण पूर्व निर्धारित करने की अनुमति देता है, गति, और चक्रों की संख्या सीधे स्क्रीन पर। परीक्षण विन्यस्त मापदंडों के आधार पर स्वचालित रूप से चलाया जाता है, और लक्ष्य चक्र की संख्या तक पहुंचने पर सिस्टम रुक जाएगा और अलर्ट करेगा।
इस उपकरण में उच्च सटीकता वाला डिजिटल डिस्प्ले, कुशल चर आवृत्ति नियंत्रण, सटीक गति समायोजन और छह अंकों की मेमोरी सेटिंग्स हैं।इसके बहुउद्देश्यीय मॉड्यूलर फिक्स्चर और घूर्णन केंद्र संरेखण उपकरण परीक्षण लचीलापन में वृद्धि, जबकि अंतर्निहित लोड फ़ंक्शन ऑपरेशन के दौरान नमूनों को परीक्षण वोल्टेज प्रदान कर सकता है।
अपने उन्नत स्वचालन, विश्वसनीय सटीकता, और बहुमुखी डिजाइन के साथ,यह प्रणाली ईवी कनेक्टर्स के अनुपालन सत्यापन और स्थायित्व परीक्षण की मांग करने वाले निर्माताओं और प्रयोगशालाओं के लिए एक आदर्श समाधान है।.
तकनीकी मापदंड
| परीक्षण स्टेशन | एकल |
| विद्युत आपूर्ति | तीन चरण AC380V±10%, 50Hz |
| परीक्षण निर्णय | वर्तमान के प्रवाह या न होने पर दिए गए संकेतों को देखते हुए |
| ड्राइव मोड | सर्वो मोटर |
| उपकरण के आयाम और वजन | एल 850 मिमी * डब्ल्यू 800 मिमी * एच 1500 मिमी, पूरी मशीन के बारे में 300Kg है |

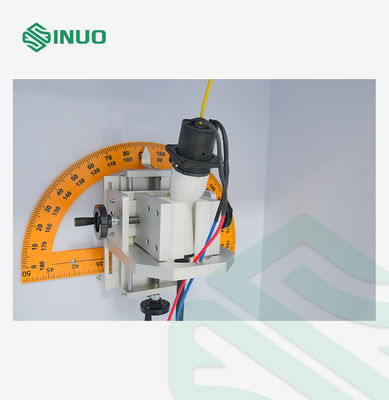

| झुकने का कोण | 0-360° को स्वतंत्र रूप से समायोजित किया जा सकता है (डिफ़ॉल्ट 90°, ऊर्ध्वाधर के दोनों ओर 45°) |
| फ्लेक्सिंग दर | 0-60 चक्र / मिनट, पूर्व निर्धारित किया जा सकता है |
| घुमावदार चक्र | 0~999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 चक्र |
| भार भार | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
| भार शक्ति |
अंतर्निहित, कंडक्टरों के बीच समायोज्य चरण वोल्टेज के साथ 0-250V और वर्तमान AC0-400A समायोज्य नोटः लोड के लिए >400A, कृपया एक बाहरी बिजली स्रोत का उपयोग करें |

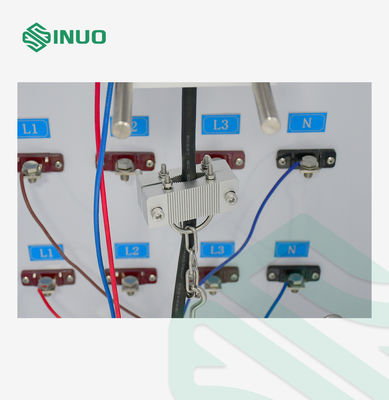

| नमूना क्लैंपिंग विधि | यांत्रिक clamping, clamping बिंदु की स्थिति समायोज्य है |
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानवीय स्पर्श इंटरफ़ेस संचालन |
