| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4418 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/महीना |

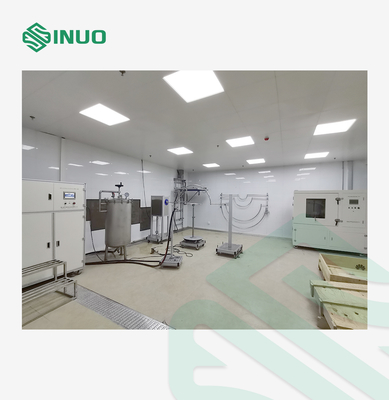

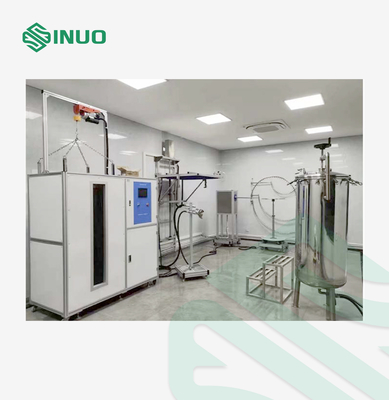

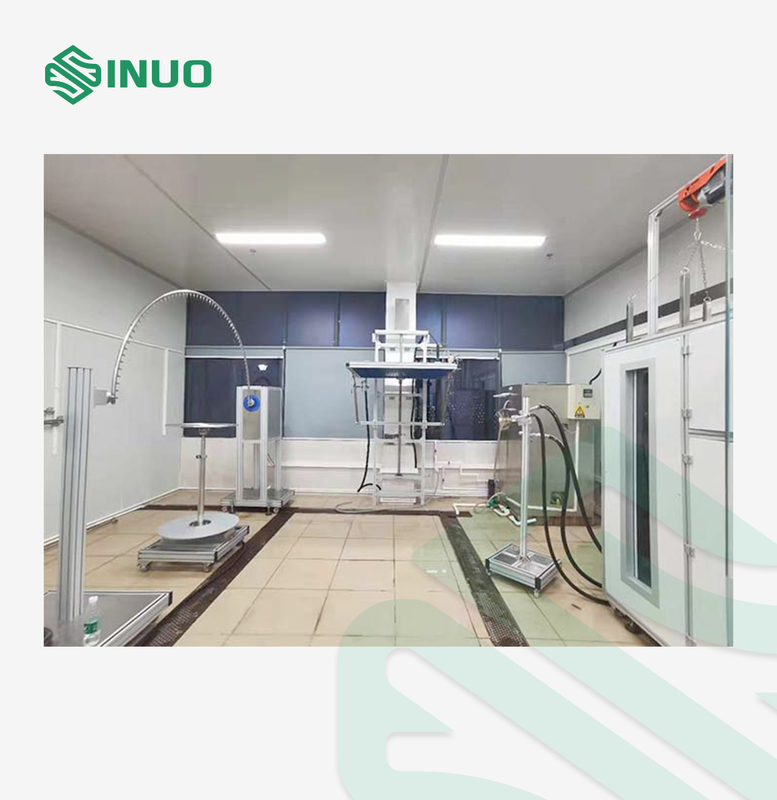

IPX1~8 जलरोधक परीक्षण प्रणाली IEC 60529 जलरोधक परीक्षण उपकरण
अनुपालन मानक और खंड
यह IPX1~8 जलरोधक परीक्षण प्रणाली IEC 60529:2013, आदि के अनुरूप है।
उपकरण अवलोकन
यह परीक्षण उपकरण लंबवत गिरते पानी की बूंदों के खिलाफ सुरक्षा को सत्यापित करने के लिए है। इसे IEC60529 IPX1 और IPX2 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है।
1. ड्रिप बॉक्स का ऊपर और नीचे जाना मोटर द्वारा नियंत्रित होता है।
2. गंदगी निस्पंदन के लिए स्टेनलेस स्टील का महीन फिल्टर।
3. सुई के पानी को उड़ाने के लिए संपीड़ित हवा का उपयोग करता है, ताकि पानी की प्रतिक्रियाशील पदार्थों और वायुमंडलीय अवरुद्ध सुई को रोका जा सके।
4. स्टेनलेस स्टील सामान्य चिकित्सा सुई नोजल, खरीदने में आसान, जंग लगने में आसान नहीं।
5. सुई नोजल और सुई नोजल सीट टेपर कनेक्शन का उपयोग करते हैं, उपकरण के बिना आसानी से बदला जा सकता है, सुई नोजल को व्यक्तिगत नुकसान आसानी से और जल्दी से बदला जा सकता है।

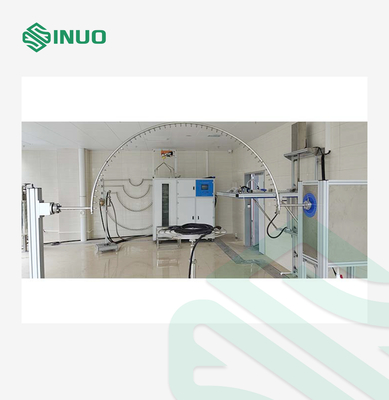

ऑसिलेटिंग ट्यूब परीक्षक को IEC60529 IPX3 और IPX4 की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है।
इस उपकरण का दोलनशील ट्यूब भाग समायोज्य-गति मोटर और क्रैंक-लिंक तंत्र द्वारा नियंत्रित होता है। यह उपकरण मशीन कोण को समायोजित करके मानक द्वारा आवश्यक गति के साथ ±60° से ±175° तक एक स्थान से दूसरे स्थान पर आगे-पीछे घूमता है।
कोण समायोजन सटीक है। संरचना स्थिर और टिकाऊ है। यह टर्नटेबल के साथ सहयोग करता है जिसके माध्यम से 90° का घुमाव प्राप्त किया जा सकता है।
स्प्रे नोजल को IEC60529 IPX3 और IPX4 के अनुसार डिज़ाइन और निर्मित किया गया है। बाड़े के कुछ हिस्से दोलनशील ट्यूब से गीले नहीं हो सकते हैं। इस परिस्थिति में, हैंडहेल्ड स्प्रे नोजल का उपयोग मैनुअल द्वारा किया जाता है।
IPX3 और IPX4 के बीच का अंतर यह है कि IPX4 परीक्षण में बाफ़ल को हटा दिया जाना चाहिए।
तकनीकी मापदंड
| अनुप्रयोग | IPX1, IPX2 परीक्षण करने के लिए लागू होता है। |
| वर्षा क्षेत्र | 1000mmX1000mm |
| टैंक सामग्री | स्टेनलेस स्टील |
| टपकने का छिद्र | ￠0.4mm |
| छेद की दूरी | 20mm |
| वर्षा प्रवाह | 1mm/मिनट, 3mm/मिनट, उपयोगकर्ता-निर्धारित पैरामीटर (त्रुटि: + 0.5mm / मिनट)। |
| पानी टपकने की ऊंचाई | 200mm (परीक्षण उपकरण द्वारा स्वचालित रूप से नियंत्रित) |
| परीक्षण का समय | 10 मिनट, आवश्यकतानुसार सेट किया जा सकता है |
| निकासी | परीक्षण पूरा होने के बाद टैंक के पानी को स्वचालित रूप से खाली करना |
| शरीर की सामग्री | औद्योगिक एल्यूमीनियम मिश्र धातु |
| आयाम (LxDxH) | 1100X1200X2800mm |
| मशीन संरचना | दीवार पर चढ़कर |
| एयर कंप्रेसर | शांत एयर कंप्रेसर |
| नहीं। | मद | पैरामीटर |
| 1 | पानी की आपूर्ति |
पानी का प्रवाह दर＞10L/मिनट±5% बिना समावेश के साफ पानी। यह उपकरण साफ पानी निस्पंदन इकाई से लैस है |
| 2 | ऑसिलेटिंग ट्यूब का आकार | R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm ऑसिलेटिंग ट्यूब के साथ मानक आ रहा है, जो स्टेनलेस स्टील से बने हैं |
| 3 | सुई छेद | Φ0.4mm |
| 4 | दो छेदों का शामिल कोण | IPX3:120°; IPX4:180° |
| 5 | ऑसिलेटिंग ट्यूब स्विंग कोण |
अधिकतम। ±175° को प्रीसेट किया जा सकता है (नोट: मानक को IPX3:120°; IPX4:360° की आवश्यकता है, लेकिन परीक्षण के दौरान दोलनशील ट्यूब के नीचे टर्नटेबल होने के कारण, वास्तविक परीक्षण के दौरान 360° प्राप्त नहीं किया जा सकता है, यदि टर्नटेबल के बिना, तो 360° प्राप्त किया जा सकता है) |
| 6 | बारिश की गति |
IPX3: 4s/समय (2×120°); IPX4: 12s/समय (2×360°); |
| 7 | पानी का प्रवाह | पेंडुलम के आकार और पिन छेदों की संख्या (0.07 L/मिनट प्रति छेद) के अनुसार सेट किया जा सकता है |
| 8 | परीक्षण का समय | 0.01S～99 घंटे 59 मिनट, प्रीसेट किया जा सकता है |
| 9 | प्रेशर गेज | 0~0.25MPa |
| 10 | साइट आवश्यकताएँ |
समर्पित IP जलरोधक परीक्षण कक्ष, जमीन को रोशनी के साथ समतल होना चाहिए उपकरण के लिए उपयोग किया जाने वाला 10A जलरोधक रिसाव स्विच (या सॉकेट)। अंतर्वाह और जल निकासी का अच्छा कार्य। ग्राउंड इंस्टालेशन |
| 11 | क्षेत्र | ऑसिलेटिंग ट्यूब के अनुसार चुना गया |
विवरण
