| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1012 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/महीना |

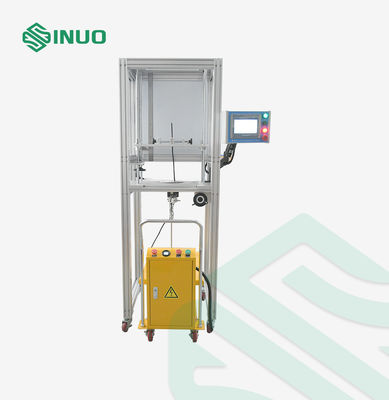

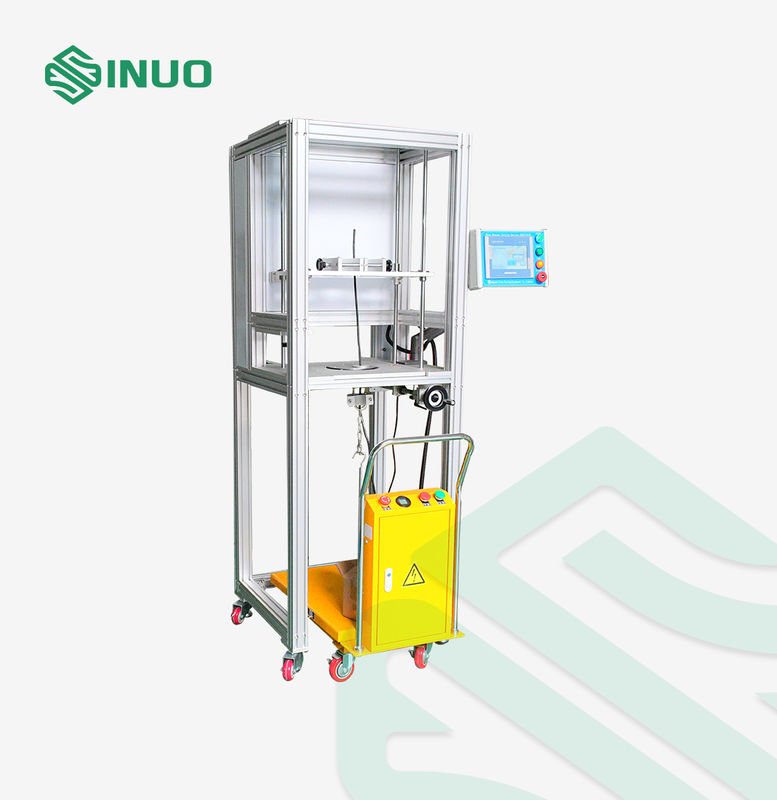

तार क्लैंपिंग टर्मिनल स्थायित्व परीक्षण उपकरण टर्मिनल क्लैंपिंग बल परीक्षण मशीन
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण UL486A-B खंड 9 के अनुरूप है।3.2.1, खंड 9.3.2.3, खंड 9.3.2.4 और तालिका 26 और चित्र 6, IEC60947-1, आदि
उपकरण का अवलोकन
नमूने और प्रतिबंध: पेंच टर्मिनल, धागा रहित टर्मिनल और कनेक्टर।
परीक्षण का उद्देश्यः यह जांचना कि क्या स्क्रू टर्मिनल और थ्रेडलेस टर्मिनल सामान्य उपयोग के दौरान होने वाले यांत्रिक तनावों का सामना कर सकते हैं।यह मुख्य रूप से यह न्याय करने के लिए प्रयोग किया जाता है कि क्या धागा क्लैंपिंग टर्मिनल ब्लॉक का डिजाइन और संरचना तार को क्लैंप करते समय तार को अत्यधिक क्षतिग्रस्त नहीं करने की आवश्यकताओं को पूरा करती है.
परीक्षण सिद्धांतः गाइड रेल पेंच संरचना का उपयोग करना। उपयोग से पहले परीक्षणों की संख्या पूर्व निर्धारित की जा सकती है। जब सेट मूल्य तक पहुंच जाता है, तो मशीन स्वचालित रूप से रुक जाएगी और एक अलार्म सिग्नल बजाएगी।
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी नियंत्रण, टच स्क्रीन संचालन |
| परीक्षण स्टेशन | एकल स्टेशन |
| ड्राइव | सर्वो ड्राइव |
| फिक्स्चर |

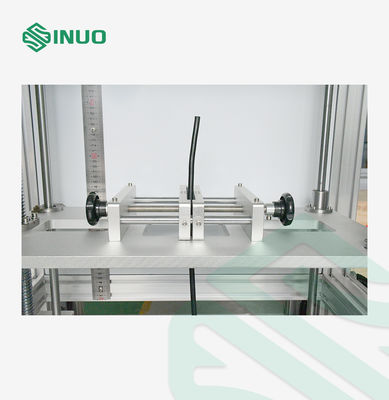

1. केन्द्रित ताला लगाने वाली स्थिरता क्रमशः 60*70*90 मिमी की लंबाई, चौड़ाई और ऊंचाई के साथ टर्मिनल ब्लॉकों की आवश्यकताओं को पूरा करती है। स्थिरता में तेजी से प्रतिस्थापन की विशेषताएं हैं। 2अतिरिक्त माउंटिंग प्लेट से लैस, आकार 300 मिमी * 250 मिमी, जिसका उपयोग सेंटरिंग लॉकिंग क्लैंप के साथ परस्पर रूप से किया जा सकता है। 3. माउंटिंग प्लेट और रोटेशन केंद्र के बीच अधिकतम दूरी 120 मिमी है, समायोज्य |
| घूर्णन गति |
5 ~ 15 आरपीएम, टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है, (UL486A-B के लिए 9 आरपीएम की आवश्यकता होती है) |

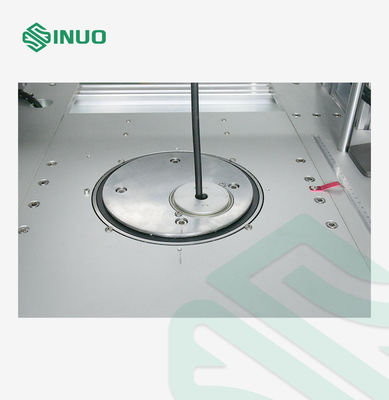

| घूर्णन व्यास | दोहरे छेद वाले घूर्णन डिस्क, व्यास ø76mm को अपनाना |
| परीक्षणों की संख्या/समय |
1. 0-999999, यह स्वचालित रूप से बंद हो जाएगा जब पूर्व निर्धारित परीक्षणों की संख्या तक पहुंच जाएगा. 2. परीक्षण समय को विभिन्न मानक आवश्यकताओं के अनुसार 0-9999min पर स्विच किया जा सकता है, और पूर्व निर्धारित किया जा सकता है। यह स्वचालित रूप से बंद हो जाएगा जब पूर्व निर्धारित परीक्षण समय तक पहुंच जाता है। |
| भार भार |
भारों का एक सेट 0 प्राप्त कर सकता है।7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, ४५.4, 49.9, 54.5, ७०4, 81.7, 93.1, 109. इकाई: किलोग्राम, वजन हुक कुल वजन में शामिल है |
| ऊंचाई समायोजन सीमा | 250~800 मिमी, समायोज्य, पैमाने संकेतक के साथ |
| ऊंचाई समायोजन विधि | मैनुअल समायोजन |
| बस्टिंग व्यास | UL486A-B कॉन्फ़िगरेशनः 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54 मिमी |
|
नमूना विनिर्देश का चयन (अनुलग्न तालिका देखें) |
UL486A-B तालिका 26 |
| भारोत्तोलन तंत्र | विद्युत उठाने तंत्र से लैस, गिरने से रोकने के लिए बड़े आकार के वजन ट्रे |
| विद्युत आपूर्ति | एकल चरण 120V, 50Hz |
विवरण
