ऑटोमोटिव और इलेक्ट्रॉनिक्स ओपन-टाइप IPX9K वाटरप्रूफ टेस्टिंग सिस्टम

ऑटोमोटिव और इलेक्ट्रॉनिक्स ओपन-टाइप IPX9K वाटरप्रूफ टेस्टिंग सिस्टम

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएन4412-पी12
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 1 सेट / महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
नोजल की दूरी:
150-200 मिमी
पानी का दबाव:
8-10 एमपीए
प्रवाह दर:
15L±1/मिनट
हाइड्रोलिक पाइप:
3 मीटर लंबा
अधिकतम नमूना वजन:
≥80 किग्रा
पानी का तापमान:
80℃±5℃
नोजल एपर्चर:
2.34*1.33 मिमी (अंडाकार)
टर्नटेबल प्रणाली:
L1500x W1500xH500mm
पैकेजिंग विवरण:
अन्य
आपूर्ति की क्षमता:
1 सेट / महीना
प्रमुखता देना:

IPX9K waterproof testing system

,

open-type water ingress tester

,

automotive waterproof testing equipment

उत्पाद का वर्णन




ऑटोमोटिव और इलेक्ट्रॉनिक्स ओपन-टाइप IPX9K वाटरप्रूफ टेस्टिंग सिस्टम



अनुपालित मानक और खंड




यह उपकरण IEC60529, DIN40050-9, ISO20653 और अन्य मानकों का अनुपालन करता है।

परीक्षण फ़ंक्शन (IPX9K) का उपयोग IEC (IP पूरक कोड एन्हांस्ड टेस्ट) के एन्क्लोजर सुरक्षा स्तर वाले विद्युत उत्पादों के निरीक्षण के लिए किया जाता है। यह DIN40050 मानक में प्रासंगिक विशिष्टताओं के अनुसार निर्मित है।



उपकरण अवलोकन




इस उपकरण के मुख्य नमूने: यात्री कारें, बसें, लैंप, मोटरसाइकिल और अन्य वाहन और उनके पुर्जे।

यह उपकरण उच्च दबाव/स्टीम जेट सफाई की प्रक्रिया की स्थिति का अनुकरण कर सकता है ताकि नमूनों के भौतिक और अन्य संबंधित गुणों का परीक्षण किया जा सके।

परीक्षण के बाद, यह आंका जा सकता है कि उत्पाद का प्रदर्शन आवश्यकताओं को पूरा करता है या नहीं। यह उत्पाद डिजाइन, सुधार, सत्यापन और फैक्टरी निरीक्षण के लिए सुविधाजनक है।

यह उपकरण IEC60529, DIN40050-9, ISO20653 और अन्य मानकों का अनुपालन करता है।

परीक्षण फ़ंक्शन (IPX9K) का उपयोग IEC (IP पूरक कोड एन्हांस्ड टेस्ट) के एन्क्लोजर सुरक्षा स्तर वाले विद्युत उत्पादों के निरीक्षण के लिए किया जाता है। यह DIN40050 मानक में प्रासंगिक विशिष्टताओं के अनुसार निर्मित है। यह वाटरप्रूफ परीक्षक ऑटोमोबाइल और मोटरसाइकिल के पुर्जों, मोटर और इलेक्ट्रॉनिक्स उद्योगों के लिए प्राकृतिक वातावरण/मानवीय कारकों का अनुकरण करने वाली परीक्षण स्थितियाँ प्रदान कर सकता है।


तकनीकी पैरामीटर




IPX9K
परीक्षण नमूना अधिकतम लंबाई, चौड़ाई और ऊंचाई ≥1200x1200x1200mm, अधिकतम नमूना वजन ≥80kg।

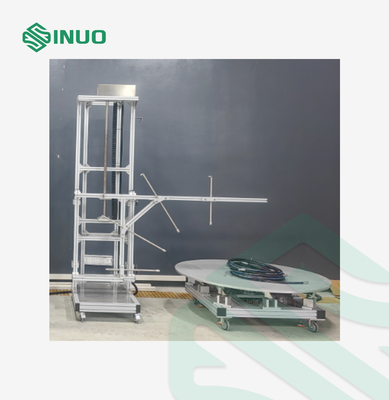

नोजल की संख्या 2 नोजल हैं। एक शीर्ष (ऊर्ध्वाधर) पर स्थापित है ताकि नमूने की ऊपरी सतह पर छिड़काव किया जा सके। दूसरा तल पर (क्षैतिज) स्थापित है ताकि नमूने के चारों ओर के तल पर छिड़काव किया जा सके। स्प्रे प्रक्षेपवक्र S-आकार के प्रक्षेपवक्र चलाने के सिद्धांत पर आधारित है। 5-तरफा पानी के छिड़काव को पूरा करने के लिए एक चार-तरफा सर्वो मोटर डिज़ाइन का उपयोग किया जाता है।
चार नोजल एपर्चर 2.34*1.33mm (अंडाकार)
नोजल दूरी 150-200mm
स्प्रे कोण स्प्रे नमूने की पूरी सतह को कवर कर सकता है, और स्प्रे कोण नमूना सतह के लंबवत होता है।
पानी का दबाव 8-10MPA
पानी का तापमान 80℃±5℃
फ्लो मीटर इलेक्ट्रॉनिक उच्च दबाव फ्लो मीटर
प्रेशर गेज उच्च दबाव मीटर
हाइड्रोलिक पाइप 3 मीटर लंबा
प्रवाह दर 15L±1/min
परीक्षण विधि

(1) परीक्षण नमूने के शीर्ष और पांच सतहों पर बारी-बारी से पानी का छिड़काव किया जाता है।

(2) जब शेल का परीक्षण परीक्षण a) और परीक्षण b) में किया जाता है, तो पानी का तापमान (80±5)℃ पर बनाए रखा जाना चाहिए।

(3) छोटे बाड़ों के लिए (अधिकतम आकार ≤ 250 मिमी): बाड़े को परीक्षण डिवाइस पर स्थापित किया जाना चाहिए। घूर्णन गति: (5±1) r/min। स्प्रे कोण: 0°, 30°, 60°, 90°। प्रत्येक स्थिति के लिए परीक्षण समय 30 सेकंड है।

(4) बड़े बाड़ों के लिए (अधिकतम आकार ≥ 250 मिमी): बाड़े को इच्छित उपयोग के अनुसार स्थापित किया जाना चाहिए। बाड़े की पूरी बाहरी सतह पर छिड़काव किया जाएगा। स्प्रे दिशा: सभी दिशाओं से छिड़काव करें ताकि बाड़े की पूरी सतह को कवर किया जा सके। और स्प्रे कोण जितना संभव हो सके स्प्रे सतह के लंबवत होना चाहिए। परीक्षण स्थितियों के तहत नोजल और परीक्षण नमूने के बीच की दूरी (175±25) मिमी है, कम से कम 3 मिनट।

पानी के छिड़काव का समय

मूल संदर्भ परीक्षण समय प्रति वर्ग मीटर 2 मिनट है। पूरे ट्रैक को पूरा करने का समय निर्धारित किया जा सकता है। इसे लगभग 500 सेकंड (3.96 वर्ग मीटर) में सेट किया जा सकता है।

सेटिंग करते समय, आप उत्पाद के समग्र आयामों की लंबाई, चौड़ाई और ऊंचाई के अनुसार आयाम दर्ज कर सकते हैं, और सिस्टम स्वचालित रूप से व्यवस्थित परीक्षण के लिए परीक्षण रनिंग ट्रैक को पूरा करेगा।

परीक्षण पूरा होने के बाद, नोजल मूल स्थिति में लौट आता है, और डिवाइस एक श्रव्य और दृश्य संकेत देता है।



विवरण

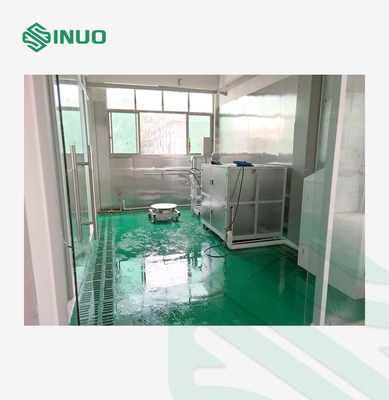

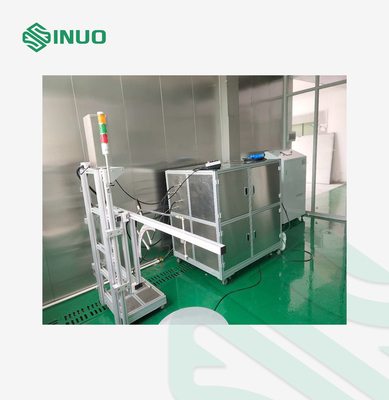

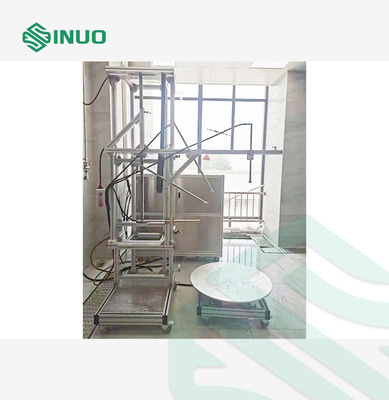

ऑटोमोटिव और इलेक्ट्रॉनिक्स ओपन-टाइप IPX9K वाटरप्रूफ टेस्टिंग सिस्टम 0ऑटोमोटिव और इलेक्ट्रॉनिक्स ओपन-टाइप IPX9K वाटरप्रूफ टेस्टिंग सिस्टम 1
