| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN881-768L |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

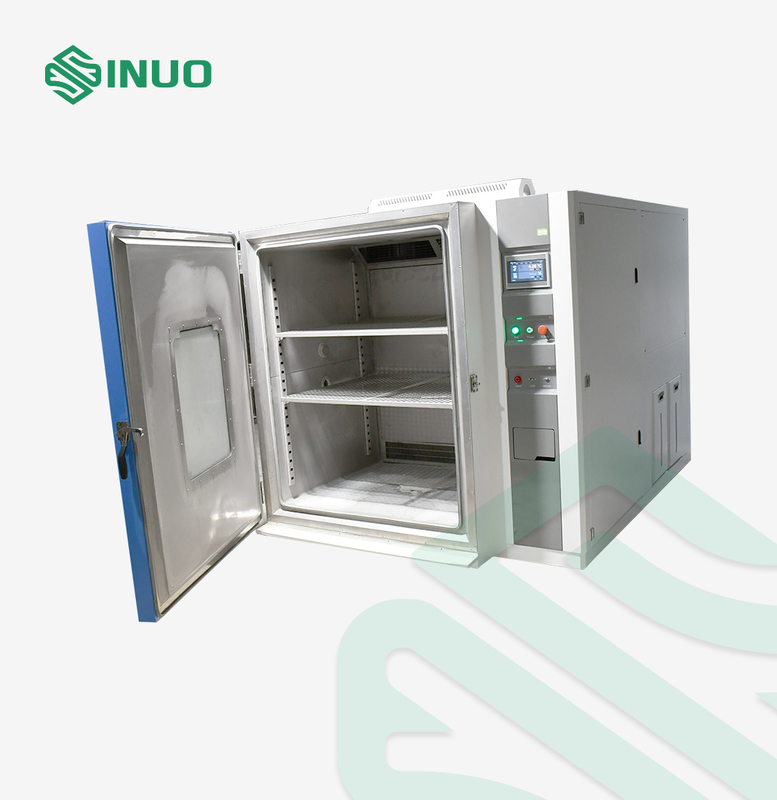

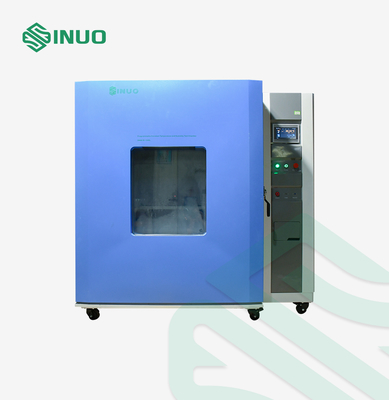

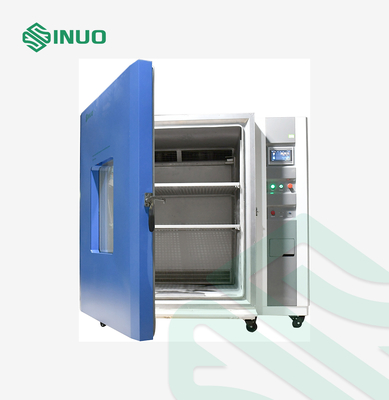

768L प्रोग्राम करने योग्य स्थिर तापमान और आर्द्रता परीक्षण कक्ष IEC60068-2-1
मानकों और खंडों का अनुपालन
यह मानकों के अनुरूप हैः
आईईसी 60068-2-1:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण एः ठंडा, आईडीटी
आईईसी 60068-2-2:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी
आईईसी 60068-2-78:2012 पर्यावरण परीक्षण-भाग 2-78: परीक्षण-परीक्षण कैबः नम गर्मी, स्थिर अवस्था, आईडीटी
आईईसी 60068-2-30:2005 पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबीः नम गर्मी, चक्र (12h+12h चक्र), आईडीटी
उत्पाद का अवलोकन
इस परीक्षण कक्ष का उपयोग कच्चे माल और उपकरणों जैसे इलेक्ट्रॉनिक्स, इलेक्ट्रीशियन, विद्युत उपकरण, प्लास्टिक आदि के ठंड, गर्मी, आर्द्रता और सूखापन परीक्षण के लिए किया जाता है।इसका उद्देश्य उच्च और निम्न तापमान पर गर्मी और आर्द्रता के आदान-प्रदान के तहत उत्पादों के भंडारण और परिवहन की विश्वसनीयता की पुष्टि करना है.
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली | |
|
कक्ष का आकार
|
आंतरिक आकार | बाहरी आकार |
| 800*1200*800 मिमी (W*H*D) | 1080*2250*1850 मिमी (W*H*D) | |
| तापमान सीमा | -40 °C ~ +100 °C | |
| आर्द्रता सीमा | 20%% 98% आरएच | |
| तापमान में उतार-चढ़ाव | ±0.5°C | |
| आर्द्रता में उतार-चढ़ाव | ≤2.5% | |
| तापमान विचलन | ≤±2.0°C | |
| आर्द्रता विचलन | ≤±3% | |
| ताप दर | ¥2-3°C/मिनट | |
| शीतलन दर | 1°C/मिनट, औसत भार रहित | |
| भार की स्थिति | कोई नहीं | |
| संरचनात्मक विशेषताएं | |
| इन्सुलेशन कैबिनेट संरचना |
1बाहरी दीवार सामग्रीः ए3 बोर्ड छिड़काव। 2आंतरिक दीवार सामग्रीः ब्रश स्टेनलेस स्टील प्लेट SUS#304. 3कक्ष थर्मल इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। 4कक्ष के दरवाजे की इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम। |
| नीचे की संरचना की ताकत | परीक्षण कक्ष के तल पर ट्रैक की भार क्षमताः ≤100Kg/m2 (लोड) |
| एयर कंडीशनिंग चैनल |
1स्टेनलेस स्टील के दीर्घ अक्षीय केन्द्रापसारक पंखे: 2 सेट/90W। 2पंखा, हीटर, वाष्पीकरण (डेहुमिडिफायर भी), जल निकासी यंत्र, दबाव संतुलन पोर्ट, समायोज्य हवा डिफ्लेक्टर, तापमान सेंसर |
| परीक्षण कक्ष का मानक विन्यास |

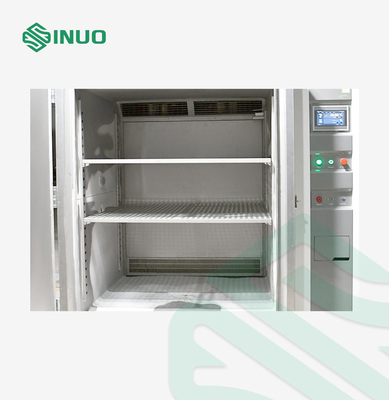

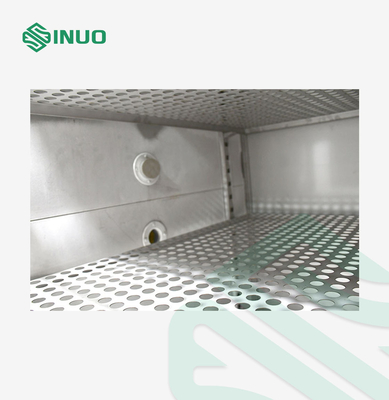

1अवलोकन खिड़की: 400x600x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास 2. फ्लैट एम्बेडेड हैंडल 3. दरवाजे के हिंग्स: SUS # 304 आयातित हिंग्स 4. कक्ष के अंदर ऊर्जा-बचत दीपक 5. सीसा छेद: φ50 मिमी 1 टुकड़ा |
| कक्ष का द्वार |
1एक टुकड़ा वाला दरवाजा बाहर की ओर खुलता है, जिसमें हिंज बाईं ओर और हैंडल दाईं ओर होता है (जब बॉक्स के सामने का सामना किया जाता है) । 2एक सुरक्षा दरवाजा ताला तंत्र के साथ सुसज्जित (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संघनक को रोकने के लिए विद्युत गर्मी से सुसज्जित है,और अछूता ग्लास अवलोकन खिड़की की दृश्य सीमा (W400×H600mm). दरवाजे के फ्रेम में एक एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस है। |
| नियंत्रण कक्ष | नियंत्रक 7-इंच डिस्प्ले स्क्रीन, तापमान (नमी) नियंत्रण डिस्प्ले स्क्रीन, संचालन संकेतक प्रकाश, और प्रकाश बटन। |
| यांत्रिक कक्ष | प्रशीतन इकाई, कंप्रेसर के पानी की थाली, दबाव कम करने वाली डिवाइस, हीटिंग डिवाइस |
| बिजली वितरण कैबिनेट | वितरण बोर्ड, शीतलन पंखे, मुख्य बिजली स्विच, ट्रांसफार्मर, मध्यवर्ती रिले, समय रिले, ठोस राज्य रिले, एसी संपर्ककर्ता, सर्किट ब्रेकर |
| हीटर |
1पंख प्रकार के रेडिएटर के आकार का स्टेनलेस स्टील इलेक्ट्रिक हीटर 2. ताप नियंत्रण विधि: एसएसआर (ठोस अवस्था रिले) गैर संपर्क बराबर अवधि पल्स चौड़ाई मॉड्यूलेशन 3ताप शक्ति: लगभग 3 किलोवाट |
| बिजली केबल का छेद | कक्ष के पीछे स्थित |
विवरण
