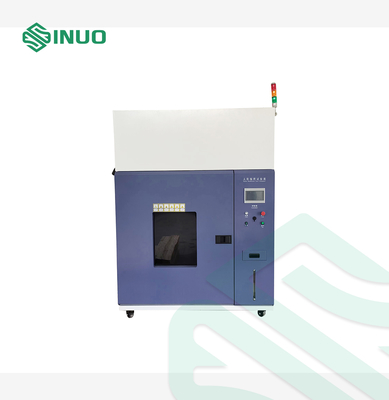

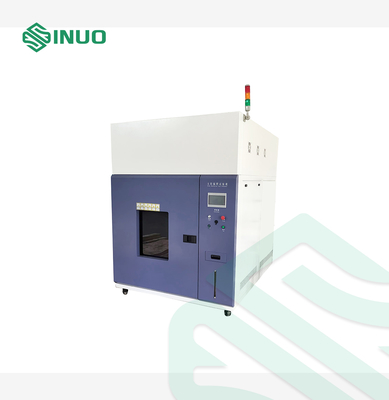

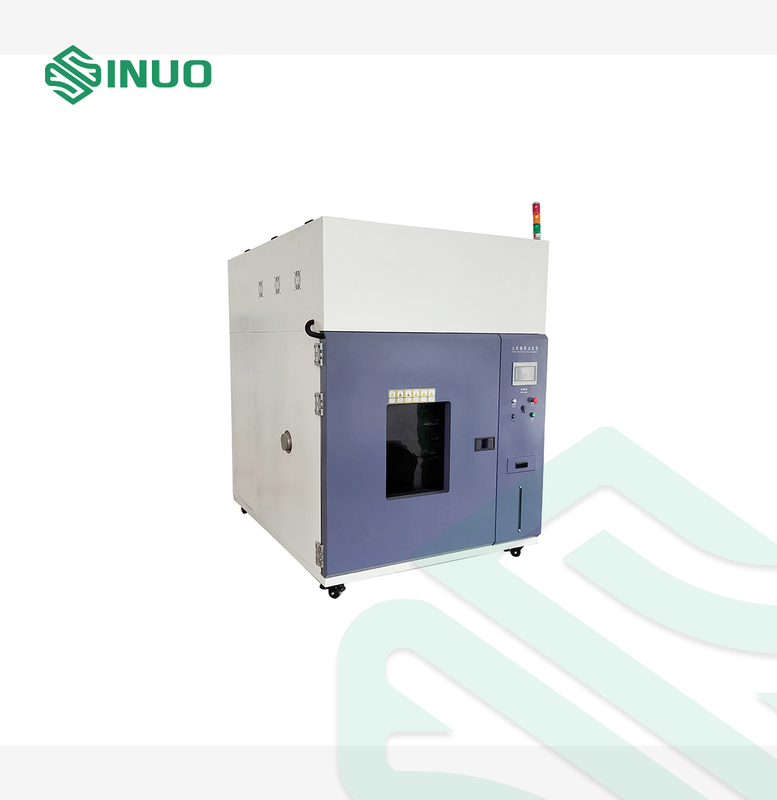

डीआईएन 75220 सौर परीक्षण कक्ष 1000x950x1000 मिमी -20°C से +100°C

डीआईएन 75220 सौर परीक्षण कक्ष 1000x950x1000 मिमी -20°C से +100°C

ब्रांड नाम: Sinuo
मॉडल संख्या: Sn8816b
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 30 सेट / महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
आंतरिक आयाम:
W1000MM × D950 मिमी × H1000 मिमी
बाहरी आयाम:
W1250 मिमी × D2300 मिमी × H 2650 मिमी
तापमान की रेंज:
-20 ℃~+100 ((सौर सिमुलेशन के साथ);
विकिरण क्षेत्र:
लगभग। 4200cm2
विकिरण घनत्व:
600W ~ 1200 w/mic;
काला मानक तापमान:
+125 ℃;
विकिरण संदर्भ विमान:
दीपक तल से लगभग 800 मिमी
पैकेजिंग विवरण:
परतदार लकड़ी वाला बॉक्स
आपूर्ति की क्षमता:
30 सेट / महीना
प्रमुखता देना:

डीआईएन 75220 सौर परीक्षण कक्ष

,

वारंटी के साथ पर्यावरण परीक्षण कक्ष

,

सौर विकिरण अनुकरण कक्ष

उत्पाद का वर्णन





डीआईएन 75220 सौर विकिरण सिमुलेशन परीक्षण कक्ष पर्यावरण परीक्षण कक्ष



मानकों और खंडों का अनुपालन




DIN 75220, MIL-STD-810h विधि 505.7 प्रक्रिया I, IEC60068-3-5 और आदि के अनुरूप.



उपकरण का अवलोकन




  1. कैबिनेट संरचनात्मक विशेषताएंः
    1. आवास: मोनो-ब्लॉक निर्माण जिसमें संचालन के लिए आवश्यक सभी प्रणाली शामिल हैं;बाहरी आवास अच्छी गुणवत्ता वाले जस्ती शीट स्टील से बना होगा जो अंदर और बाहर उच्च गुणवत्ता वाले सामग्रियों के साथ एक मानक खत्म करने के लिए प्राइमर और चित्रित है. बाहरी सतह उच्च पहनने प्रतिरोध होगा

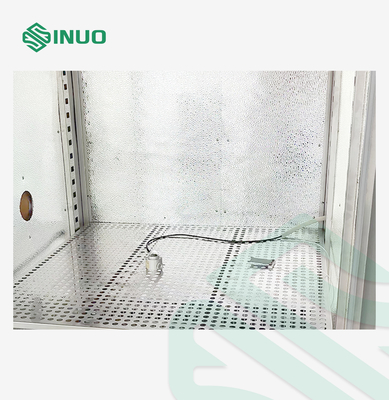

    2. परीक्षण स्थानः आंतरिक परीक्षण स्थान गैर चुंबकीय SUS-304 स्टेनलेस स्टील से बना होगा बिना पेंट के। सभी सीम TIG वेल्डेड और वाष्प-टाइट होंगे। सतह अच्छी तरह से पॉलिश होगी।
    3. आंतरिक खोल सामग्रीः SUS304 स्टेनलेस स्टील प्लेट t=1.0mm;
    4. इन्सुलेशनः इन्सुलेशन सामग्री कम 'के' कारक, उच्च तीव्रता और गैर-हाइग्रोस्कोपिक प्रकृति की होगी। इन्सुलेशन डबल वाष्प बाधा के साथ बहु-स्तरित होगा।एस्बेस्टो मुक्त खनिज फाइबर इन्सुलेशन का प्रयोग किया जाएगा और मोटाई लगभग 125 मिमी है.
    5. दरवाजा: पूर्ण रूप से खुला और एकल विंग प्रकार, डबल सिलिकॉन सील, हिंज और लॉक।
      1. दरवाजे के उपयोगी आयामः 1000 मिमी डब्ल्यू x 1100 मिमी एच;
      2. निरीक्षण खिड़कियाँ: कक्ष में एक बहुस्तरीय कठोर ग्लास निरीक्षण खिड़कियाँ अंतर्निहित हीटर के साथ दी जाएंगी। खिड़की के खिड़कियों का आकार 435 x 495 मिमी है।निरीक्षण खिड़की कांच की सतह पर एक विद्युत हीटिंग तत्व से लैस है जो संघनक और ठंढ के गठन को रोकने में सक्षम है;
      3. खिड़की के लिए पर्दे के साथ
    6. मानक विन्यासः
      1. कम ताप चालकता वाली सामग्री के अंधे प्लग से लैस एक पोर्टहोल (Ф100mm)
      2. आंतरिक प्रकाश × 1
      3. एक शेल्फ और ऊंचाई समायोज्य है
      4. 4 रोस्टरों से लैस
    7. दबाव मुआवजा प्रणालीः कक्ष में दबाव संतुलन प्रणाली दी गई है जो परीक्षण स्थान में अधिक दबाव होने पर खुलती है।प्रणाली यांत्रिक रूप से स्वचालित रूप से खोलने के लिए बनाया गया है जब कक्ष के अंदर दबाव में वृद्धि.
    8. पावर बोर्ड और मशीन समूह की स्थितिः मोनो-ब्लॉक निर्माण

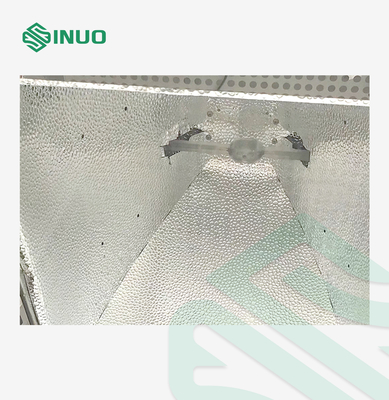

    9. फ़िल्टर कांच: दीपक को लगाने के लिए ब्रैकेट को फ़िल्टर कांच (बोरोसिलिकेट कांच) के साथ एकीकृत किया जाएगा। फ़िल्टर कांच के लिए ब्रैकेट को कक्ष की छत के अंदर लगाया जाता है।फ़िल्टर कांच का आकार कक्ष की छत के कारण छाया प्रभाव के बिना कोणीय विकिरण की अनुमति देने के लिए दीपक के सामने की तरफ के आकार के रूप में बड़ा है.;



तकनीकी मापदंड




उपकरण सौर विकिरण सिमुलेशन परीक्षण कक्ष
मॉडल SN8816B
उपयोगी क्षमता लगभग 950 लीटर
आंतरिक आयाम W1000mm × D950mm × H1000mm;
बाहरी आयाम लगभग W1250mm×D2300mm×H 2650mm;
तापमान सीमा -40°C+150°C (सूर्य अनुकरण के बिना);
तापमान सीमा -20°C+100°C ((सौर अनुकरण के साथ);
तापमान में उतार-चढ़ाव ≤±0.5°C;
तापमान एकरूपता ≤2.0°C;
तापमान विचलन ≤±2°C;
आर्द्रता सीमा (सौर अनुकरण के बिना)

10 से 98 प्रतिशत तक +10°C से +90°C तापमान सीमा में;



सौर सिमुलेशन के बिना ओस बिंदु रेंज +3.5°C ∙+83°C
आर्द्रता सीमा (सौर अनुकरण के साथ) 20 से 75% तक तापमान सीमा में +30°C से +60°C तक;
आर्द्रता में उतार-चढ़ाव ≤± 3% आरएच;
आर्द्रता विचलन ≤± 3% आरएच;
नोटः उपरोक्त प्रदर्शन को बिना किसी भार के स्थिर अवस्था में मापा जाता है।
