| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1013 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/महीना |

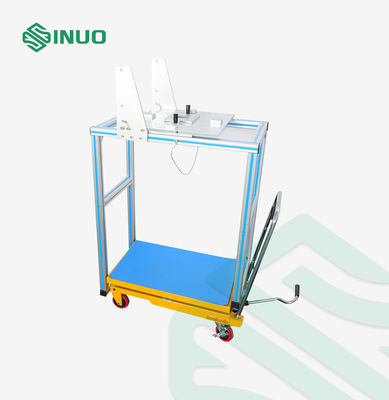

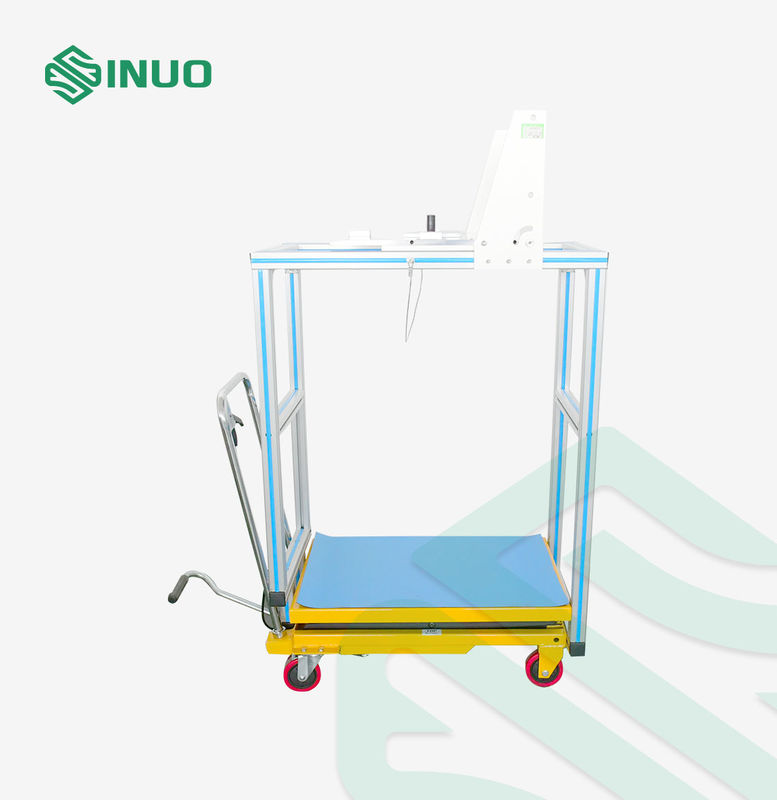

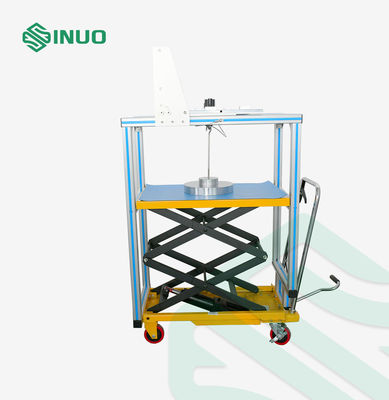

इलेक्ट्रिक वाहन चार्जिंग कनेक्टर निकासी परीक्षण उपकरण IEC 62196-1
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण आईईसी 62196-1:2022 खंड 14 के अनुरूप है।1.5, 14.1.6, चित्रा 13, चित्रा 14.
उपकरण का अवलोकन
इसका प्रयोग जब परीक्षण प्लग को सोकेट-आउटलेट और लॉकिंग डिवाइस से निकाला जाता है तो आवश्यक खींचने वाले बल की जांच करने के लिए किया जाता है।
तकनीकी मापदंड
प्रासंगिक मानक पत्तों के अनुसार परीक्षण प्लग में कठोर स्टील के बारीक पीसने वाले संपर्क होने चाहिए, जिनकी सतह की मोटाई 0 से अधिक नहीं होनी चाहिए।उनकी सक्रिय लंबाई पर 8 μm और नाममात्र दूरी पर स्थित, ±0,05 मिमी की सहिष्णुता के साथ।
अन्य प्रकार के प्लग संपर्कों के लिए प्लग संपर्कों का आयाम या संपर्क सतहों के बीच की दूरी संबंधित मानक पत्रकों में दिए गए न्यूनतम आयामों के अनुसार होनी चाहिए।,एक सहिष्णुता के साथ+0,010मिमी
परीक्षण प्लग इस परीक्षण उपकरण में शामिल नहीं हैं, कृपया उन परीक्षण प्लग का उपयोग करें जिन्हें ग्राहक ने पहले ही अलग से आदेश दिया हैः
| नहीं | मानक | चित्र नं.: | नाम | QTY |
| 1 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-I शीट 1 | परीक्षण प्लगः 32A,250 V AC VEHICLE इनलेट | 1 |
| 2 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्ब शीट 1 | परीक्षण प्लगः 63 ए, 480 वी तीन चरण या 70 ए, 250 वी एकल चरण | 1 |
| 3 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्ड शीट 1 | परीक्षण वाहन के इनलेटः 63 ए, 480 वी थ्री-फेज या 70 ए, 250 वी सिंगल फेज | 1 |
| 4 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-Ilf शीट 1 | परीक्षण वाहन के इनलेटः 63 ए, 480 वी थ्री-फेज या 70 ए, 250 वी सिंगल फेज | 1 |
| 5 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इला शीट 1 | परीक्षण प्लगः 16 ए, 250 वी सिंगल-फेज प्लग 1 पायलट संपर्क के साथ | 1 |
| 6 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2 और शीट 3 | परीक्षण वाहन इनलेटः 16 ए, 250 वी एकल-चरण वाहन इनलेट 1 पायलट संपर्क के साथ | |
| 7 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्ब शीट 1 | परीक्षण प्लगः 32 ए, 250 वी सिंगल-फेज प्लग 2 पायलट संपर्कों के साथ | 1 |
| 8 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्ब शीट 3 | परीक्षण वाहन इनलेटः 32A, 250V एकल-चरण वाहन इनलेट 2 पायलट संपर्क के साथ | |
| 9 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्सी शीट 1 | परीक्षण प्लगः 63 ए, 480 वी तीन चरण प्लग दो पायलट संपर्कों के साथ | 1 |
| 10 | IEC62196-2/Ed.3/CDV © आईईसी (ई) | स्टैंडर्ड शीट 2-इल्सी शीट 3 | परीक्षण वाहन इनलेटः 63 ए, 480 वी तीन चरण वाहन इनलेट 2 पायलट संपर्क के साथ | |
| 11 | IEC62196-3/Ed.2/CDV © आईईसी (ई) | स्टैंडर्ड शीट 3-आईबी शीट 1 |
परीक्षण वाहन कनेक्टर | 1 |
| 12 | IEC62196-3/Ed.2/CDV © आईईसी (ई) | मानक पत्रक विन्यास BB वाहन युग्मक 250 A 900 V DC स्टैंडर्ड शीट 3-Iia शीट 1 |
परीक्षण वाहन कनेक्टर | 1 |
| 13 | IEC62196-3/Ed.2/CDV © आईईसी (ई) | स्टैंडर्ड शीट 3-IIIa शीट 2 | परीक्षण वाहन इनलेट | 1 |
| 14 | IEC62196-3/Ed.2/CDV © आईईसी (ई) | स्टैंडर्ड शीट 3-IVA वाहन इनलेट मोड 2, 3 और 4 शीट 2 | परीक्षण वाहन इनलेट | 1 |
| 15 | IEC62196-3/Ed.2/CDV © आईईसी (ई) | स्टैंडर्ड शीट 3-Ivb वाहन इनलेट सभी मोड शीट 1 | परीक्षण वाहन इनलेट | 1 |
