| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1012B |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 10 Sets Per Month |

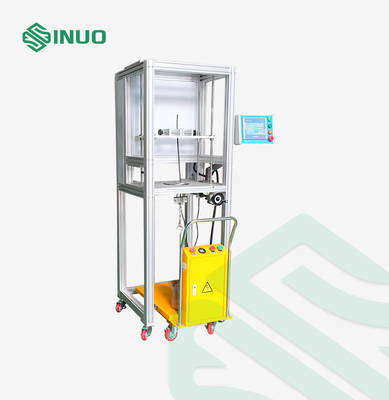

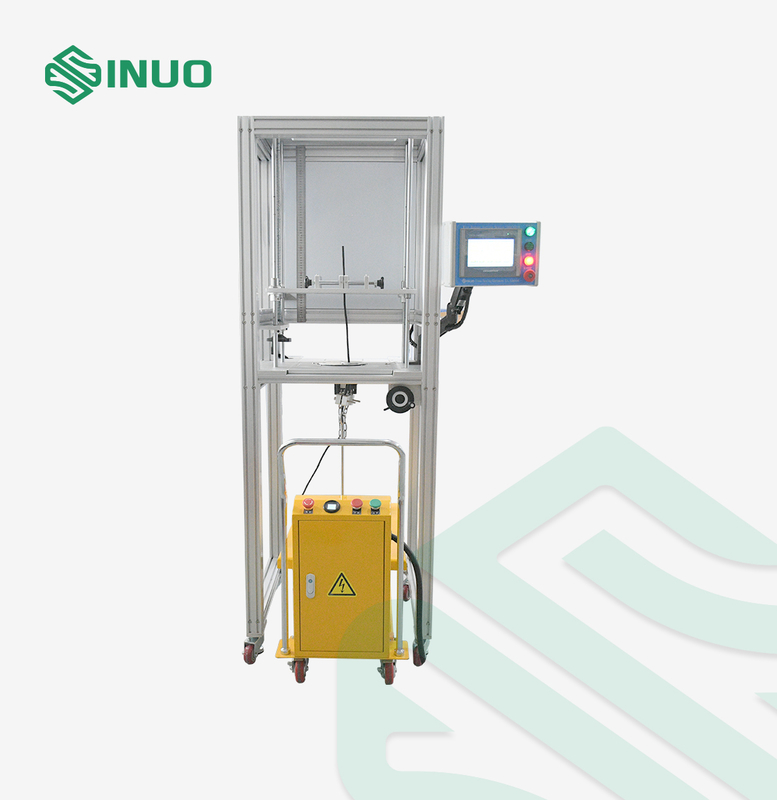

तार क्षति परीक्षण उपकरण टर्मिनल यांत्रिक तनाव परीक्षक विद्युत कनेक्टर के लिए
अनुपालन मानक और खंड
यह परीक्षण उपकरण UL486A-B खंड 9.3.2.1, खंड 9.3.2.3, खंड 9.3.2.4 और तालिका 26 और चित्र 6, IEC60947-1, आदि के अनुरूप है।
उत्पाद अवलोकन
नमूने और प्रतिबंध: स्क्रू टर्मिनल, थ्रेडलेस टर्मिनल और कनेक्टर।
परीक्षण का उद्देश्य: यह जांचना कि क्या स्क्रू टर्मिनल और थ्रेडलेस टर्मिनल सामान्य उपयोग के दौरान होने वाले यांत्रिक तनावों का सामना कर सकते हैं। इसका उपयोग मुख्य रूप से यह आंकने के लिए किया जाता है कि थ्रेड क्लैंपिंग टर्मिनल ब्लॉक का डिज़ाइन और संरचना तार को क्लैंप करते समय अत्यधिक नुकसान न पहुंचाने की आवश्यकताओं को पूरा करती है या नहीं।
परीक्षण सिद्धांत: गाइड रेल स्क्रू संरचना का उपयोग करना। उपयोग से पहले परीक्षणों की संख्या को प्रीसेट किया जा सकता है। जब सेट मान तक पहुंच जाता है, तो मशीन स्वचालित रूप से बंद हो जाएगी और एक अलार्म सिग्नल देगी।
तकनीकी पैरामीटर
| नियंत्रण और संचालन | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| परीक्षण स्टेशन | एकल स्टेशन |
| ड्राइव | सर्वो ड्राइव |
| फिक्स्चर |

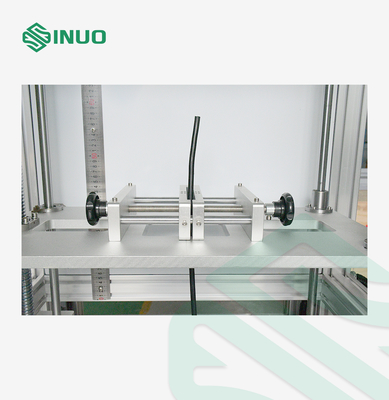

1. सेंटरिंग लॉकिंग फिक्स्चर क्रमशः 60*70*90 मिमी की लंबाई, चौड़ाई और ऊंचाई वाले टर्मिनल ब्लॉक की आवश्यकताओं को पूरा करता है। फिक्स्चर में त्वरित प्रतिस्थापन की विशेषताएं हैं। 2. अतिरिक्त माउंटिंग प्लेट से लैस, आकार 300 मिमी * 250 मिमी, जिसका उपयोग सेंटरिंग लॉकिंग क्लैंप के साथ परस्पर विनिमय के लिए किया जा सकता है। 3. माउंटिंग प्लेट और रोटेशन सेंटर के बीच अधिकतम दूरी 120 मिमी है, समायोज्य |
| घूर्णन गति |
5~15 आरपीएम, टच स्क्रीन पर प्रीसेट किया जा सकता है, (UL486A-B को 9 आरपीएम की आवश्यकता है) |

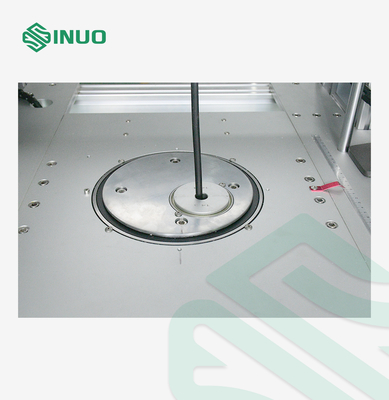

| घूर्णन व्यास | डबल-होल रोटेटिंग डिस्क अपनाना, व्यास ø76mm |
| परीक्षणों की संख्या/समय |
1. 0-999999, जब प्रीसेट परीक्षणों की संख्या तक पहुंच जाती है तो यह स्वचालित रूप से बंद हो जाएगा। 2. परीक्षण समय को विभिन्न मानक आवश्यकताओं के अनुसार 0-9999 मिनट में बदला जा सकता है, और इसे प्रीसेट किया जा सकता है। जब प्रीसेट परीक्षण समय तक पहुंच जाता है तो यह स्वचालित रूप से बंद हो जाएगा। |
| भार वजन |
वजन का एक सेट 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109 प्राप्त कर सकता है। इकाई: किलोग्राम, वजन हुक कुल वजन में शामिल है |
| ऊंचाई समायोजन रेंज | 250~800 मिमी, समायोज्य, पैमाने संकेतक के साथ |
| ऊंचाई समायोजन विधि | मैनुअल समायोजन |
| बुशिंग व्यास | UL486A-B कॉन्फ़िगरेशन: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54 मिमी |
|
नमूना विनिर्देश चयन (संलग्न तालिका देखें) |
UL486A-B तालिका 26 |
| वजन उठाने की क्रियाविधि | इलेक्ट्रिक लिफ्टिंग मैकेनिज्म से लैस, गिरने से रोकने के लिए बड़े आकार का वजन ट्रे |
| बिजली की आपूर्ति | सिंगल फेज 120V, 50Hz |
विवरण
