| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1009 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 10 Sets Per Month |
ईवी चार्जिंग कनेक्टर लचीलापन परीक्षण उपकरण स्थायित्व परीक्षक आईईसी 62196
मानकों और खंडों का अनुपालन
आईईसी 62196-1:2014 खंड 7.11 और खंड 7 के अनुरूप है।15, IEC60309-1:2012 खंड 24.4.
उत्पाद अवलोकन

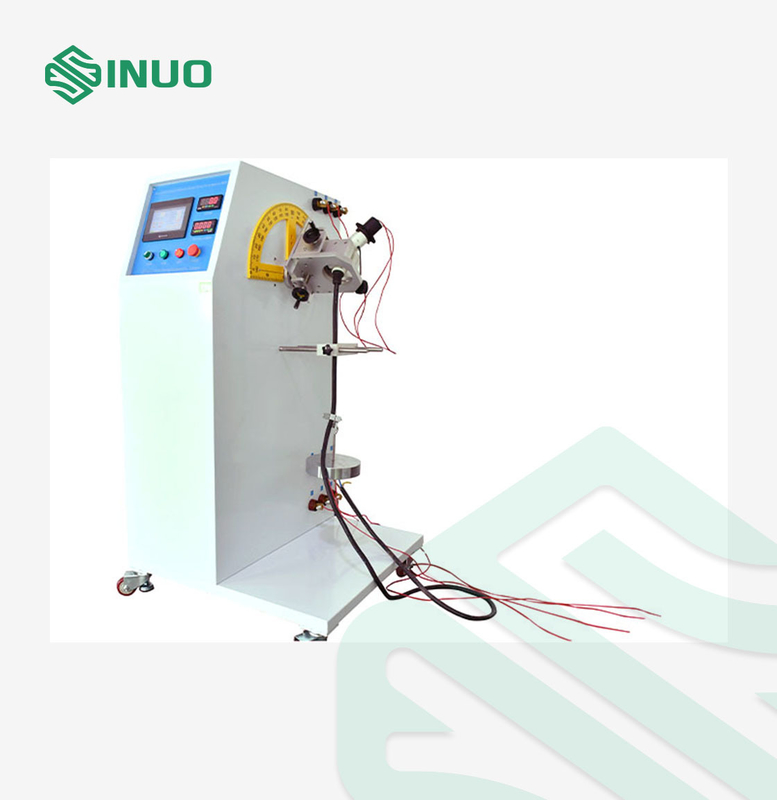

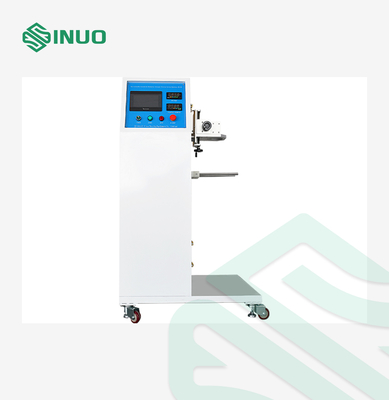

ईवी प्लग फ्लेक्सिबिलिटी टेस्टिंग मशीन विशेष रूप से इलेक्ट्रिक वाहन चार्जिंग कनेक्टर, औद्योगिक प्लग, सॉकेट और युग्मन की यांत्रिक शक्ति का मूल्यांकन करने के लिए डिज़ाइन की गई है।यह केबल प्रवेश बिंदु पर फ्लेक्सिंग प्रदर्शन का परीक्षण करने पर केंद्रित है, जो वास्तविक दुनिया के उपयोग में बार-बार झुकने के अधीन एक महत्वपूर्ण क्षेत्र है.

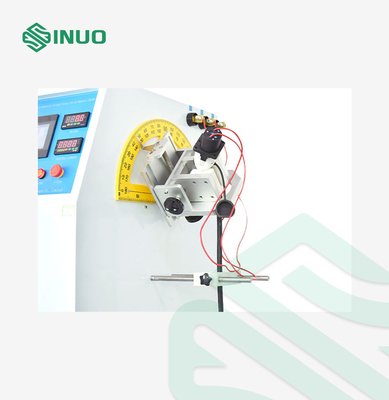

यह उच्च-सटीक उपकरण आईईसी मानकों के आधार पर काम करता है, एक सर्वो मोटर का उपयोग करके एक टर्नटेबल को चलाने के लिए जो परीक्षण नमूने को बाएं और दाएं झुकाता है।एक बार पूर्व निर्धारित झुकाव चक्रों की संख्या तक पहुँच गया है, प्रणाली स्वचालित रूप से बंद हो जाती है और परीक्षण पूरा होने का संकेत देती है। बुद्धिमान सर्वो नियंत्रण सटीक, दोहराए जाने योग्य स्विंग कोण और न्यूनतम पार्श्व विस्थापन सुनिश्चित करता है, परीक्षण विश्वसनीयता की रक्षा करता है।

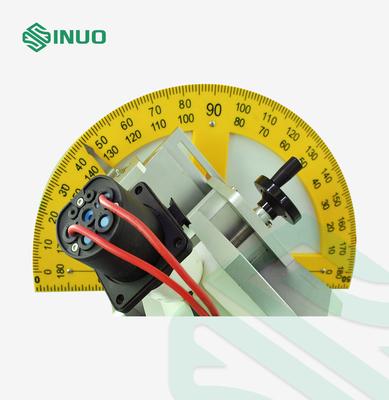

बड़े आकार के नमूनों को टिकाऊ एल्यूमीनियम प्लेटों पर सुरक्षित रूप से लगाया जा सकता है, जिसमें वास्तविक अनुप्रयोग तनावों का अनुकरण करने के लिए स्विंग अक्ष को कॉर्ड प्रवेश बिंदु के साथ सटीक रूप से संरेखित किया जा सकता है।यह अनावश्यक तनाव को कम करता है और अधिक प्रामाणिक यांत्रिक सिमुलेशन सुनिश्चित करता है.
भारी शुल्क परीक्षण वातावरण का समर्थन करने के लिए बनाया गया, मशीन AC220V ± 10% / 50 ¢ 60Hz बिजली इनपुट पर चलता है और एक 3KW बिजली रेटिंग के साथ स्थिर संचालन प्रदान करता है। अनुसंधान और विकास प्रयोगशालाओं, अनुपालन परीक्षण के लिए आदर्श,ईवी कनेक्टर्स और औद्योगिक ग्रेड बिजली घटकों का गुणवत्ता आश्वासन.
तकनीकी मापदंड
| ईउपकरण के आयाम | लगभगः W1000*D800*H1600 मिमी | ||
| उपकरण का वजन | 150 किलो | ||
| परीक्षण निर्णय | वर्तमान के प्रवाह के आधार पर सिग्नल | ||
| विद्युत नियंत्रण विधि | पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच मानव-मशीन स्पर्श इंटरफ़ेस ऑपरेशन | ||
| ड्राइव मोड | सर्वो मोटर ड्राइव | ||
| भार भार | 20N, 25N, 50N, 75N, 100N, 140N | ||
| झुकने का कोण | 0-360° समायोज्य (डिफ़ॉल्ट ±45°) | ||
| झुकने की आवृत्ति | 0~999999 पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 20000 बार है | ||
| झुकने की दर | 0-60 बार/मिनट, पूर्व निर्धारित किया जा सकता है | ||
| लोड पावर सप्लाई | बाहरी कनेक्शन, निर्वाहकों के बीच समायोज्य वोल्टेज 0-250V और समायोज्य वर्तमान AC 0-400A के साथ वैकल्पिक भार कैबिनेट | ||
| नमूने को क्लैंप करने की विधि | यांत्रिक क्लैंपिंग, समायोज्य क्लैंपिंग बिंदु स्थिति | ||
