| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

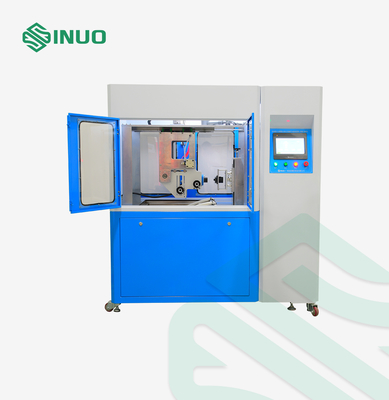

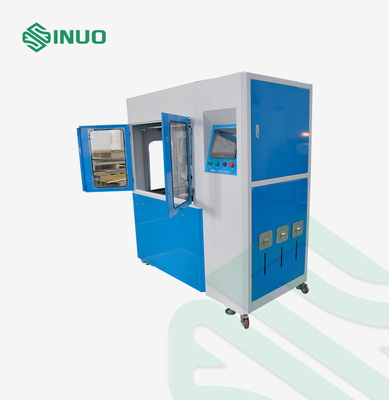

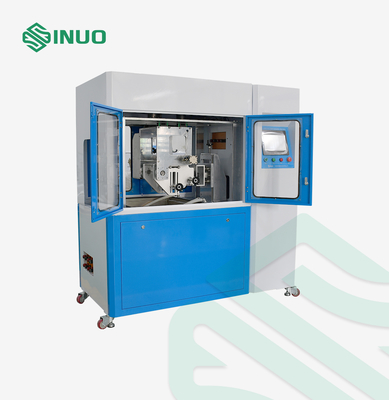

ईवी चार्जिंग इंटरफेस परीक्षण उपकरण यांत्रिक धीरज परीक्षण मशीन
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण IEC 62196-1 की आवश्यकताओं को पूरा करता हैः2022आदि।
उपकरण का अवलोकन
इस उन्नत परीक्षण प्रणाली का निर्माण यांत्रिक, ताप,विद्युत वाहनों के चार्जिंग इंटरफेस और औद्योगिक प्लग/सॉकेट का वास्तविक परिचालन तनाव के तहत विद्युत स्थायित्वनवीनतम जीबी/टी और आईईसी मानकों के पूर्ण अनुपालन में डिजाइन, यह तोड़ने की क्षमता परीक्षण, सामान्य संचालन (जीवन चक्र) परीक्षण, और यांत्रिक ताला समारोह परीक्षण करता है।
एक सर्वो-ड्राइव एक्ट्यूएशन सिस्टम, पीएलसी बुद्धिमान नियंत्रण, और समायोज्य 3-अक्ष फिक्स्चर से लैस, यह मशीन स्वचालित प्लग / अनप्लग गति, प्रोग्राम करने योग्य परीक्षण चक्र, बल निगरानी,और पर्यावरण प्रदूषण परीक्षण (एसिड वर्षा)यह ईवी और औद्योगिक पावर कनेक्टर उद्योगों में अनुसंधान एवं विकास, गुणवत्ता नियंत्रण और प्रमाणन प्रयोगशालाओं के लिए एक आदर्श समाधान है।
तकनीकी मापदंड
|
पद |
विनिर्देश |
|---|---|
| उत्पाद का नाम | चार्जिंग इंटरफेस ब्रेक कैपेसिटी और सामान्य संचालन परीक्षण उपकरण |
| मानदंडों का पालन | GB/T 20234.1 और 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022 |
| परीक्षण आइटम | a) यांत्रिक तालाबंदी स्थायित्व) तोड़ने की क्षमता c) सामान्य संचालन |
| नमूना रेंज | एसी/डीसी ईवी चार्जिंग कनेक्टर, औद्योगिक प्लग और सॉकेट |
| ड्राइविंग विधि | सर्वो मोटर + इलेक्ट्रिक रोटरी मोशन + सहायक वायवीय सिलेंडर |
| नियंत्रण प्रणाली | मित्सुबिशी पीएलसी + 7 "एचएमआई टच स्क्रीन |
| गति का प्रकार | मैनुअल या प्रोग्राम करने योग्य स्वचालित संचालन |
| परीक्षण आवृत्ति | 0~10 चक्र/मिनट (समायोज्य) |
| परीक्षण स्ट्रोक | 0-150 मिमी, संकल्पः 0.01 मिमी |
| परीक्षण गति | 0 900 मिमी/सेकंड, टचस्क्रीन के माध्यम से समायोज्य |
| बल सेंसर रेंज | 0500N, सटीकता ≤±0.5% F.S., संकल्प ≤0.1N |
| तालाबंदी तंत्र का परीक्षण | वास्तविक दुनिया में लॉक/अनलॉक ऑपरेशन का अनुकरण करता है (0999999 चक्र पूर्व निर्धारित) |
| खींचने के बल का दायरा | 0~200N, समायोज्य, सटीकताः 0.1N, प्रतीक्षा समयः 60s |
| लोड कनेक्शन | बाहरी भार कनेक्शन समर्थित |
| संदूषण परीक्षण | अम्लीय वर्षा, खारे पानी और धुंधले पानी के संपर्क के लिए निर्मित टैंक |
| भिगोने के मापदंड | प्रोग्राम करने योग्यः भिगोने की संख्या, अवधि, सुखाने का समय और चक्र |
| घूर्णन विशेषता | अटो 90° फ्लिप करना, भिगोने के परीक्षण के लिए |
| परीक्षण की अवधि | 0999999 चक्र पूर्वनिर्धारित |
| तोड़ने की क्षमता संपर्क समय | 0.5999.9s (प्रीसेट करने योग्य, मानक 2994s की आवश्यकता है) |

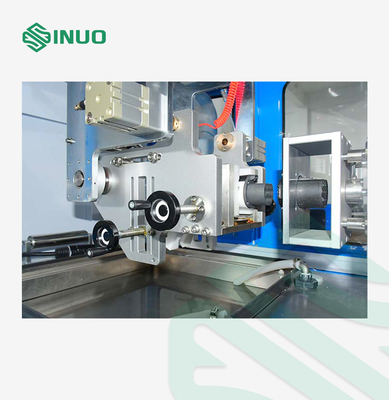

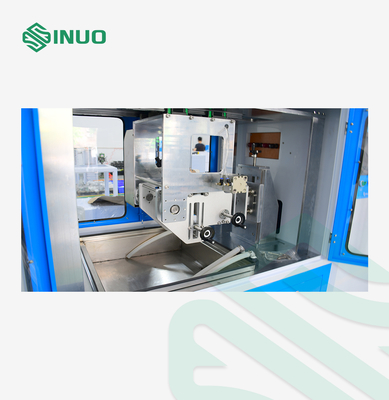

| फिक्स्चर डिजाइन | 3-अक्ष समायोज्य फिक्स्चर, GB/US/EU कनेक्टर्स के साथ संगत |
| पता लगाने का कार्य | विफलता अलार्म और लॉगिंग के साथ लोड ब्रेक का पता लगाना |
| सुरक्षा संरक्षण | ग्राउंडिंग, शॉर्ट सर्किट, ओवरलोड, आपातकालीन स्टॉप |
| विद्युत आपूर्ति (मुख्य इकाई) | AC220V ±10%, 50 ¢ 60 हर्ट्ज, 2 किलोवाट |
| आयाम | W1000 × D750 × H1200 मिमी |
| वजन | लगभग 150 किलो |
