| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005ए |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

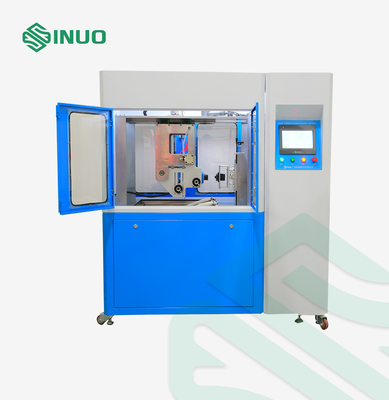

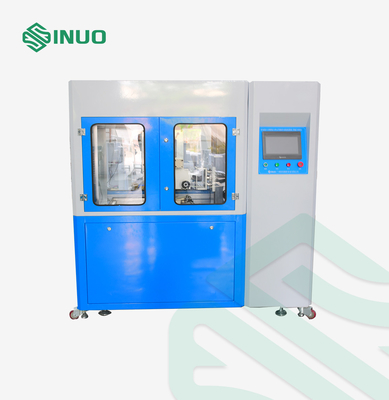

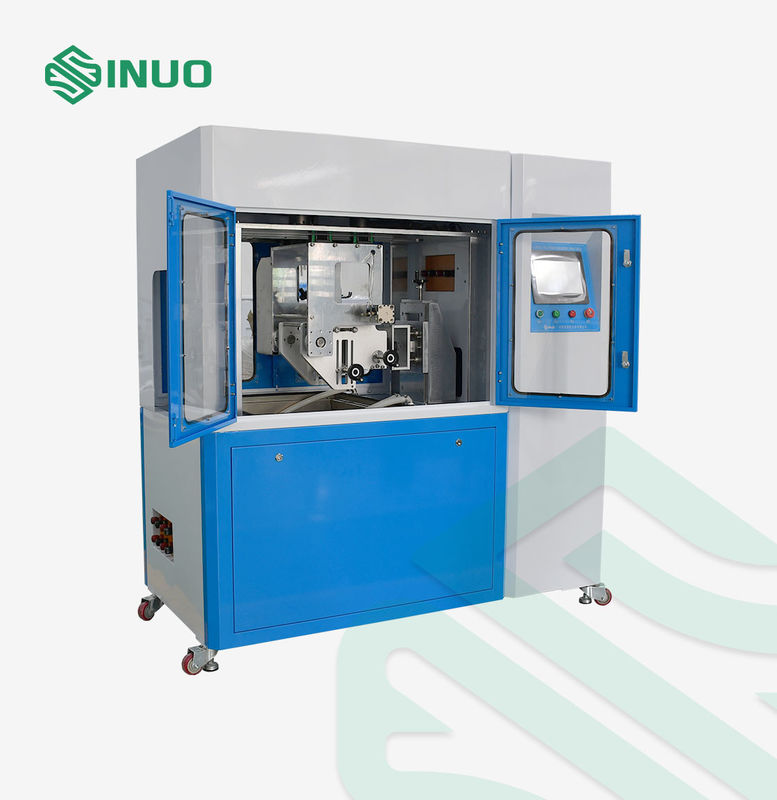

IEC 62196 चार्जिंग प्लग टेस्टर EV सॉकेट मैकेनिकल टेस्ट डिवाइस एंड्योरेंस टेस्टर
अनुपालन मानक और खंड
IEC 62196-3: 2020 खंड 22 और 23, IEC62196-1: 2020 खंड 22 और खंड 23, IEC60309-1: 2012 खंड 20 और खंड 21, आदि के अनुरूप।
उत्पाद अवलोकन
सर्वो मोटर ड्राइव तंत्र का उपयोग नमूने पर रैखिक प्लग-एंड-पुल दोहराए जाने वाले कार्यों को करने के लिए किया जाता है, और चालू-बंद परीक्षण के लिए एक बाहरी लोड जोड़ा जा सकता है। टच स्क्रीन के माध्यम से पावर ऑन और ऑफ टाइम, टेस्ट स्पीड, स्ट्रोक और एंगल को प्रीसेट किया जा सकता है।

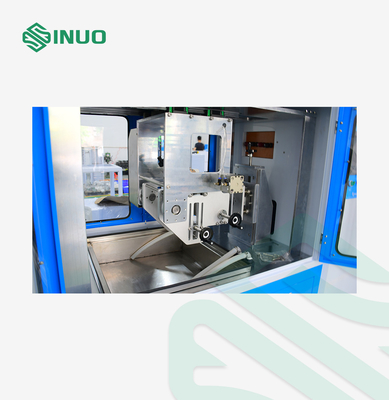

यह एक एकीकृत फ्रेम को अपनाता है, जो सर्वो मोटर, सटीक बॉल स्क्रू और सिंक्रोनस बेल्ट ट्रांसमिशन, कलर टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन, PLC इंटेलिजेंट कंट्रोल सिस्टम द्वारा संचालित होता है; यह चार्जिंग गन इंटरफ़ेस लाइफ स्पैन टेस्ट के लिए उपयुक्त, एक त्रि-अक्ष समायोज्य क्लैंप का भी उपयोग करता है।
उपयोग का वातावरण:
बिजली की आपूर्ति: AC220V±10%/50-60Hz, 2Kw, काम करने का तापमान 0-40℃, आर्द्रता 30%-90%;
कुल आयाम: लगभग W1000*D750*H1200mm; वजन: लगभग 150kg
तकनीकी पैरामीटर
|
पैरामीटर |
विशिष्टता |
|---|---|
| परीक्षण सामग्री | ब्रेकिंग क्षमता, सामान्य संचालन |
| परीक्षण नमूने | AC/DC EV चार्जिंग कनेक्टर |
| परीक्षण स्टेशन | सिंगल स्टेशन |
| नियंत्रण प्रणाली | मित्सुबिशी PLC, 7-इंच कलर HMI |
| ड्राइव मोड | सर्वो मोटर + सिलेंडर असिस्टेड लॉकिंग |

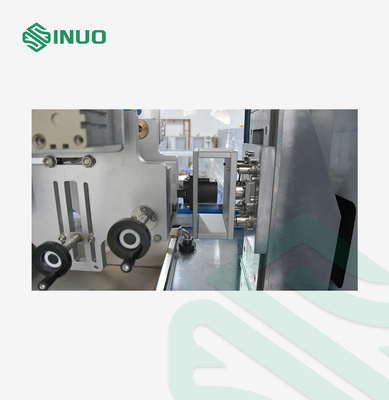

| फिक्सचर | 3-अक्ष समायोज्य यूनिवर्सल क्लैंप (CN/US/EU मानक प्लग का समर्थन करता है) |
| परीक्षण चक्र | 0~999999 (प्रीसेटेबल) |
| स्ट्रोक रेंज | 0–150 मिमी |
| परीक्षण गति | 0–1100 मिमी/सेकंड |
| प्लग दर | 0–10 बार/मिनट (उदाहरण के लिए 3.75 चक्र/मिनट) |
| बल सेंसर | 0–500N, अधिकतम 50kg रेंज के साथ |
| समाधान डिप सेटिंग्स | प्रोग्रामेबल डिप टाइम, सुखाने का समय, चक्र |
| बाहरी लोड | वैकल्पिक (उदाहरण के लिए SN2217-480V250A) |
| सुरक्षा | ग्राउंडिंग, शॉर्ट-सर्किट, ओवरलोड सुरक्षा |
