| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN558-SKT200 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

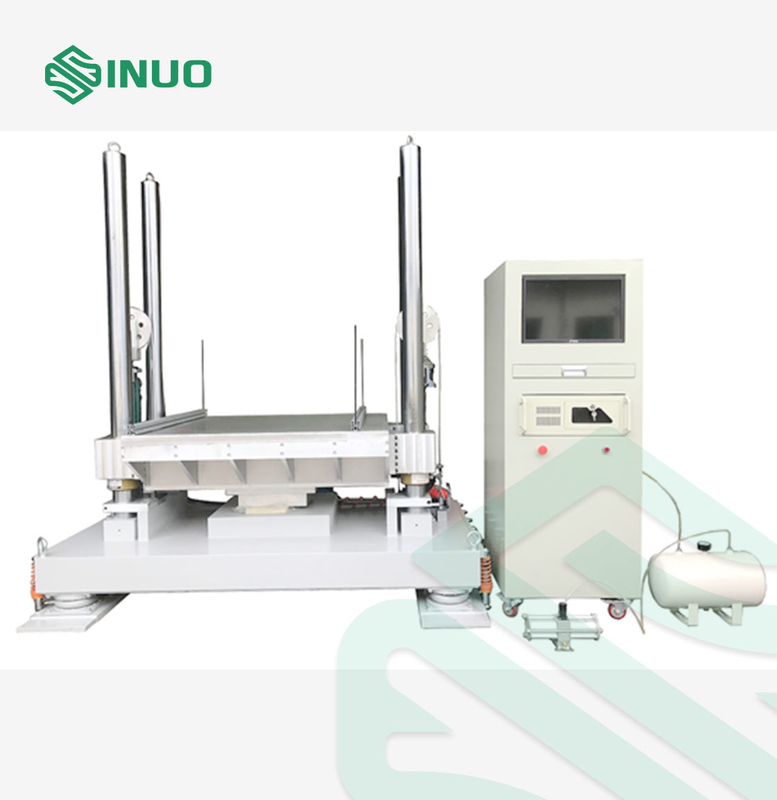

आईईसी-68-2-27 बैटरी त्वरण यांत्रिक सदमे परीक्षक परीक्षण प्रणाली
मानकों और खंडों का अनुपालन
उपकरण GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E आदि के परीक्षण विनिर्देशों को पूरा करता है।
उत्पाद अवलोकन
यह यांत्रिक सदमे परीक्षक मुख्य रूप से इलेक्ट्रॉनिक उत्पादों, एयरोस्पेस, जहाज निर्माण, सैन्य उद्योग, ऑटोमोटिव भागों, परिवहन आदि के क्षेत्रों में सदमे प्रतिरोध परीक्षण के लिए उपयुक्त है।
विभिन्न तरंग-रूप जनरेटरों का चयन करके, अर्ध-सिनस तरंग, पीक के बाद के दांत तरंग या वर्ग तरंग शॉक परीक्षण किया जा सकता है।
तकनीकी मापदंड
| सदमे की मशीन के मुख्य मापदंड | |
| कार्य मंच | 1000×1000 मिमी |
| अधिकतम भार | 200 किलो |
| अधिकतम त्वरण |
आधा साइनस तरंग 10--400G पीक के बाद दांतों की लहरः 15-100G (खरीदने की आवश्यकता है) ट्रेपेज़ोइडल तरंगः 15-60G (खरीदने की आवश्यकता है) |
| धड़कन की अवधि |
आधा साइनस तरंगः 3-30 एमएस पीक के बाद दांतों की लहरः 6-18 एमएस (खरीदने की आवश्यकता है) ट्रैपेज़ोइडल तरंगः 6-30 एमएस (खरीदने की आवश्यकता है) |
| त्वरण सहिष्णुता | ≤10% |
| गति परिवर्तन | ≤10% |
| मेज की सतह के पार्श्व अनुपात | ≤10% |
| उपकरण का आकार | 1780×1470×2450 मिमी |
| कुल उपकरण मात्रा | 5500 किलोग्राम |
| माप प्रणाली | |
| इनपुट चैनल | 2 चैनल, वोल्टेज और आईईपीई संकेतों की प्रत्यक्ष पहुंच का समर्थन |
| नमूना लेने की आवृत्ति | 1MHz तक |
| धड़कन की अवधि | 0.1 ¢ 100ms |
| अधिकतम त्वरण | 10000G |
| संचार इंटरफेस | यूएसबी 20 |
| वोल्टेज रेंज | -10VPEAK~+10 VPEAK |
| समर्थित मानक | राष्ट्रीय मानक, राष्ट्रीय सैन्य मानक, आईएसओ, एमआईएल-एसटीडी-810, उपयोगकर्ता द्वारा परिभाषित |
| ऑपरेटिंग सिस्टम | माइक्रोसॉफ्ट विंडोज 10 |

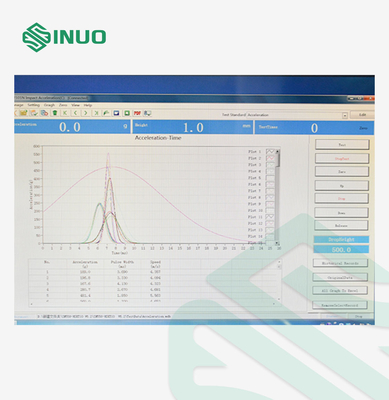

| विश्लेषण कार्य | सदमे माप विश्लेषण, सदमे प्रतिक्रिया स्पेक्ट्रम विश्लेषण, पल्स विश्लेषण, सदमे क्षति सीमा विश्लेषण, सहायक बल विरूपण, सदमे प्रतिक्रिया समय डोमेन गणना, एफएफटी विश्लेषण, आदि। |
विवरण
