| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1013 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |

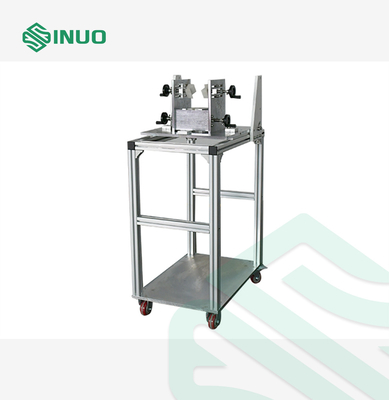

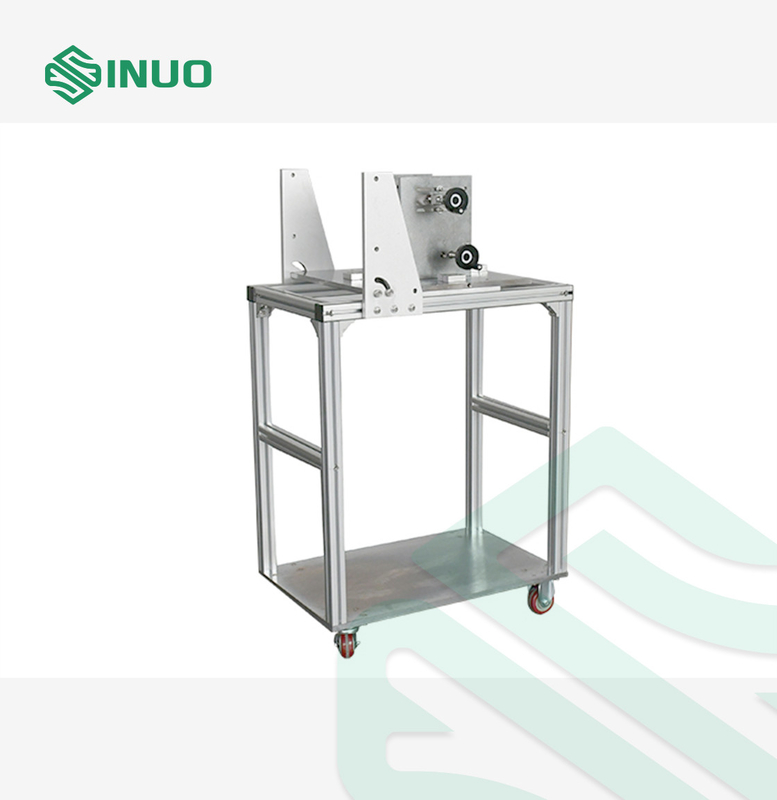

खींचने के बल और लॉचिंग सत्यापन परीक्षण उपकरण IEC 62196-1
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण आईईसी 62196-1:2022 खंड 14 के अनुरूप है।1.5, 14.1.6, चित्रा 13, चित्रा 14.
उपकरण का अवलोकन
इसका प्रयोग जब परीक्षण प्लग को सोकेट-आउटलेट और लॉकिंग डिवाइस से निकाला जाता है तो आवश्यक खींचने वाले बल की जांच करने के लिए किया जाता है।
तकनीकी मापदंड
एक वापसी बल
स्विच किए गए EV सॉकेट-आउटलेट या इंटरलॉक के साथ स्विच किए गए वाहन कनेक्टर को IEC62196-1:2022 के चित्र 13 में दिखाए गए उपकरण के समर्थन पर लगाया जाता है कि अलगाव अक्ष ऊर्ध्वाधर है,और संभोग सहायक की गति नीचे की ओर है.
सोकेट-आउटलेट का खींचने वाला बल निम्नलिखित तालिका की आवश्यकताओं को पूरा करेगा। भार शामिल हैं।
B.1 खींचने के बल की जांच के लिए उपकरणः

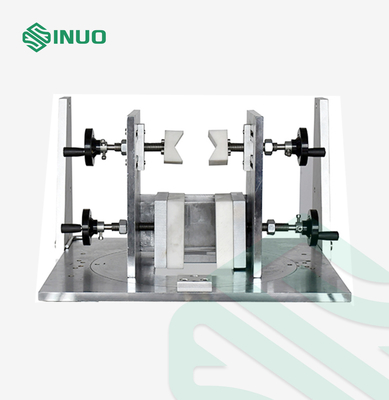

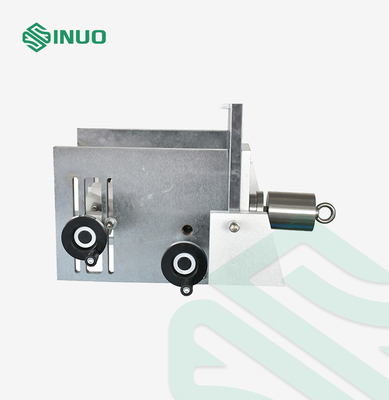

यह उपकरण मुख्य रूप से स्थापना उपकरण, क्लैंपिंग डिवाइस, मुख्य वजन, पूरक वजन और परीक्षण प्लग से बना है।पुल क्लैंप को एक काउंटरवेट में बदल दिया जाता है, वजन हुक सीधे परीक्षण प्लग से जुड़ा हुआ है, और नमूना पकड़ने के लिए स्थिरता विन्यस्त है। विशिष्ट आकार चित्र 1 में दिखाया गया है।
चित्र1
B.2 ताला लगाने की व्यवस्था का सत्यापनः
