| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1012 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

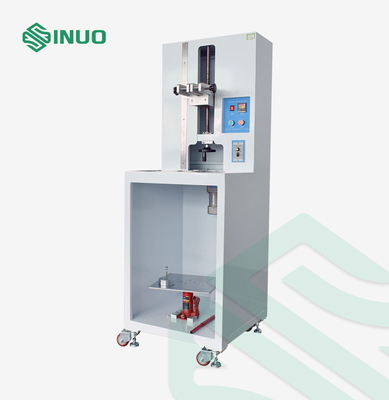

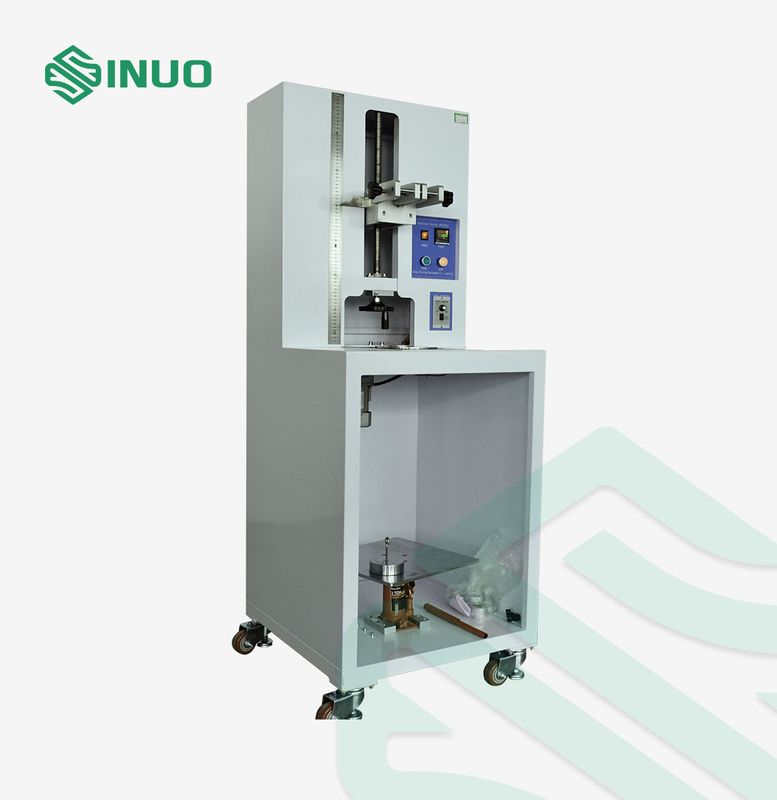

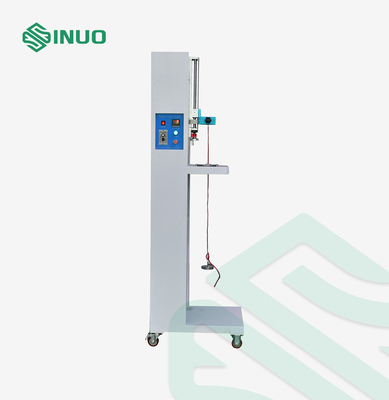

IEC60884-1 इलेक्ट्रिक वाहन कनेक्टर टर्मिनल मैकेनिकल 75 मिमी परीक्षण उपकरण
मानकों और खंडों का अनुपालन
आईईसी 60884-1:2006 खंड 12 के अनुरूप है।2.5खंड 12.3.10 और चित्र 11, आईईसी 60669-1:2007 खंड 122.5खंड 12.3.10 और चित्र 10, आईईसी 60998-2-2:2002 खंड 10.105 और चित्र 101, UL486A-B:2009 खंड 9.3.2.1खंड 9।3.2.3खंड 9।3.2.4 और तालिका 26 और चित्र 6.
उत्पाद अवलोकन
नमूने और प्रतिबंध:
पेंच प्रकार के टर्मिनलों, पेंच रहित टर्मिनलों और विद्युत कनेक्टरों पर लागू होता है।
आवेदनः
इसका उपयोग यह आकलन करने के लिए किया जाता है कि क्या स्क्रू-टाइप और स्क्रूलेस टर्मिनल सामान्य संचालन के दौरान होने वाले यांत्रिक तनाव का सामना कर सकते हैं।यह मुख्य रूप से आकलन करता है कि क्या क्लैंपिंग प्रकार के टर्मिनल ब्लॉकों का डिजाइन और संरचना कनेक्शन के दौरान तार को अत्यधिक क्षति से रोकती है.
परीक्षण सिद्धांतः

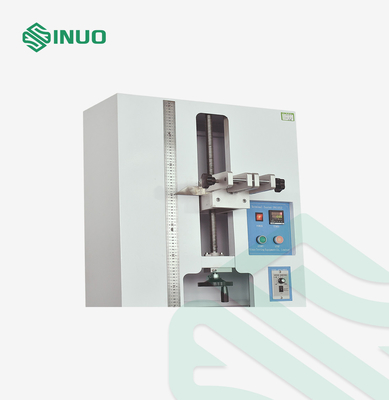

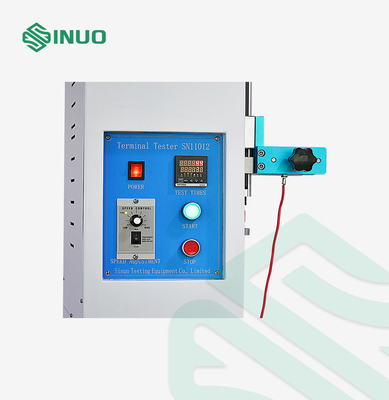

डिवाइस एक रेल-निर्देशित पेंच तंत्र का उपयोग करता है। परीक्षण चक्र ऑपरेशन से पहले पूर्व निर्धारित किया जा सकता है। एक बार पूर्व निर्धारित संख्या तक पहुँच गया है,प्रणाली स्वचालित रूप से बंद हो जाता है और पूरा होने के संकेत के लिए एक ध्वनि अलार्म ट्रिगर करता है.
तकनीकी मापदंड
| विद्युत आपूर्ति | AC220V,50/60Hz |
| गिनती संख्या का दायरा | 1~9999(150 बार (15 मिनट) डिफ़ॉल्ट रूप से है. |
| परीक्षण की दर | (10±2) आर/मिनट |

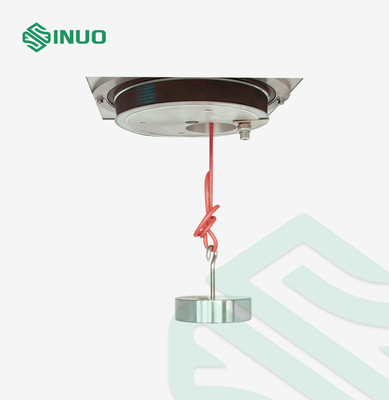

| घुमावदार भार |
0.4~70.3 किलोग्राम (विवरण के लिए नीचे दी गई तालिका 3 देखें) |
| घूर्णन व्यास |
75 मिमी |
| बूशिंग छेद का व्यास (मिमी) | 6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8, 38.1, 44.5 मिमी (विवरण के लिए नीचे दी गई तालिका 3 देखें) |
| ऊँचाई ((H) ((मिमी) | 260-660 मिमी |
| आकार | 790mmX400mmX1500mm |
विवरण
