| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN553-EV220H100VCS5X-4 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

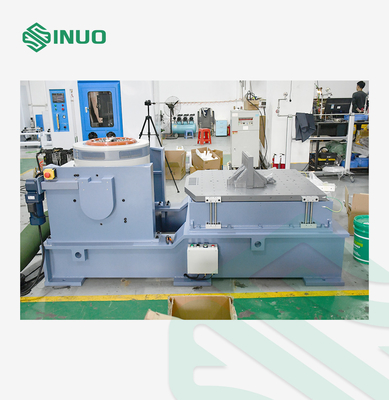

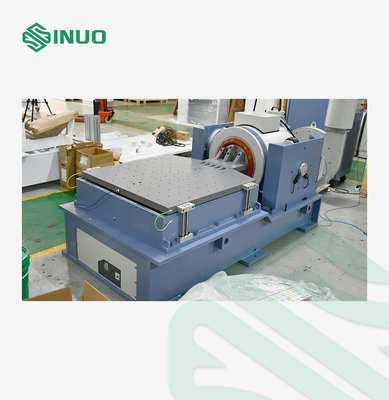

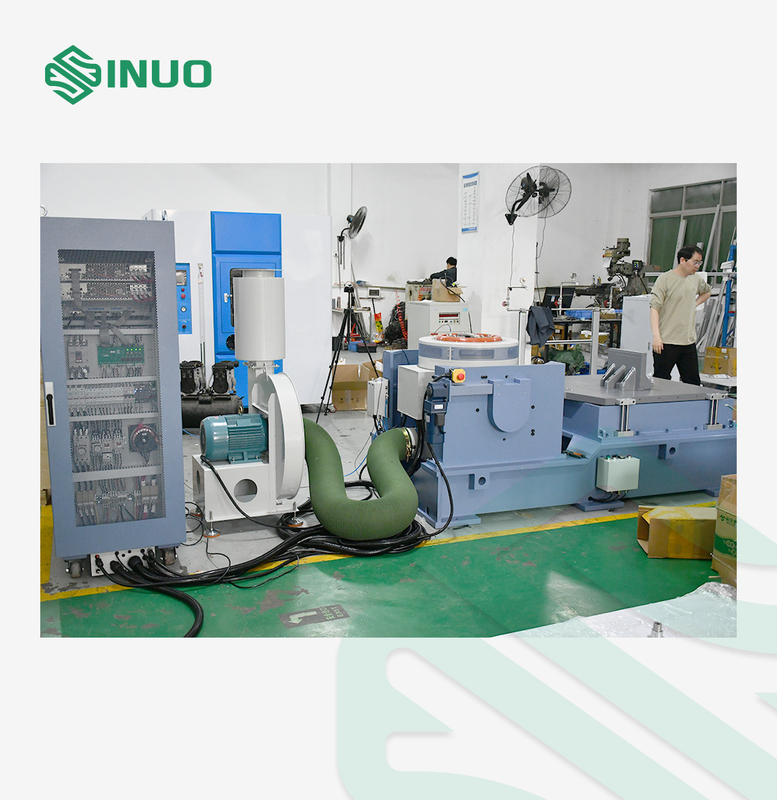

पर्यावरण कंपन परीक्षण बैटरी शेकर कंपन परीक्षण प्रणाली 3000 हर्ट्ज
उपकरण का अवलोकन
पर्यावरणीय तनाव स्क्रीनिंग (डीसीएस) संभावित उत्पाद दोषों को समाप्त करने में अत्यंत प्रभावी है।यह विश्वसनीयता वृद्धि प्राप्त करने के लिए उत्पाद डिजाइन दोषों को खोजने के लिए एक जादू हथियार बन जाता हैउत्पादन के चरण में, यह उत्पादन लागत को कम करने और उत्कृष्ट उत्पादों को बनाने का एक महत्वपूर्ण साधन बन जाता है।
डीसीएस परियोजना को उत्पाद विकास और उत्पादन के दौरान लागू किया जाएगा, जिससे उत्पाद की विश्वसनीयता में काफी सुधार हो सकता है और रखरखाव लागत कम हो सकती है।विकास के दौरान डीसीएस लागू करने से परीक्षण समय और लागत में काफी बचत हो सकती हैउत्पादकों के लिए लाभों में शामिल हैंः उत्पादों या प्रक्रियाओं में विश्वसनीयता की समस्याओं के बारे में अंतर्दृष्टि,ताकि उत्पादों और प्रक्रियाओं से विश्वसनीयता की समस्याओं को समाप्त किया जा सके, उत्पादन लागत को कम करें और संसाधनों को बचाएं।
कंपन परीक्षण का उपयोग बैटरी की विफलता का पता लगाने, वास्तविक कार्य स्थिति मूल्यांकन और संरचनात्मक शक्ति परीक्षण का अनुकरण करने के लिए किया जा सकता है। उत्पाद के व्यापक अनुप्रयोग हैं,व्यापक अनुप्रयोगयह बैटरी निर्माताओं, गुणवत्ता निरीक्षण विभागों और अनुसंधान संस्थानों के लिए एक आदर्श बैटरी विशिष्ट कंपन परीक्षण है। परीक्षण उपकरण।यह विभिन्न प्रकार की एकल कोशिकाओं और बैटरी पैक जैसे चार्जिंग खजाने के कंपन परीक्षण के लिए उपयुक्त है, लिथियम आयन, निकल-धातु हाइड्राइड, निकल-कैडमियम, सीसा-एसिड और निकल धातु हाइड्राइड।
कंपन परीक्षणों का उपयोग उत्पादों के जीवन का आकलन करने के लिए थकान परीक्षणों के लिए भी किया जा सकता है।
तकनीकी मापदंड
| A20S34 इलेक्ट्रोडायनामिक शेकर | ||
| उत्पन्न बल | सीनस (पीके) | 2400 किलोग्राम |
| यादृच्छिक (Rms) | 2200 किलोग्राम @ISO5344 | |
| शॉक (Pk) | 4400 किलोग्राम @ 6ms | |
| प्रयोग करने योग्य आवृत्ति (केवल आर्मर) | 1-3,000 हर्ट्ज | |
| अधिकतम विस्थापन (पीक-पीक): निरंतर कार्य/शॉक | 51 मिमी/60 मिमी | |
| अधिकतम गति | 2.0 मी/सेकंड | |
| अधिकतम त्वरण | 100 ग्राम | |
| मौलिक अनुनाद आवृत्ति (नाम, नंगे तालिका) | 2900 हर्ट्ज±5% | |
| नाममात्र आर्मचर मोमेंट | 500 एन.एम. | |
| शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट अक्ष) | 3 हर्ट्ज से कम | |
| प्रभावी नाममात्र आर्मर द्रव्यमान | 24 किलो | |

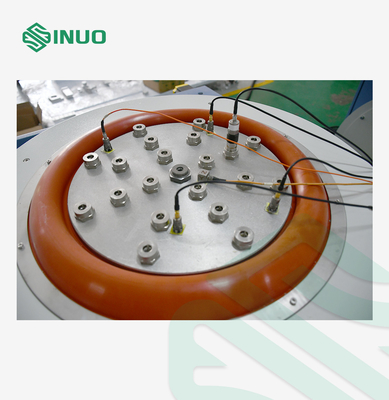

| आर्मर व्यास | 340 मिमी | |
| ऊर्ध्वाधर भार समर्थन | 400 किलोग्राम | |
| लोड अटैचमेंट पॉइंट (मानक) | 16 स्टेनलेस स्टील M10 सम्मिलन | |
| फील्ड रेटेड करंट@ वोल्टेज (DC) ठंडा | 14a@DC515V | |
| 35a@DC270V | ||
| फील्ड कॉइल प्रतिरोध R20 | 14.8 Ω X 2 = 196.4 Ω DC515v | |
| 4.2 Ω X 2 = 8.4 Ω DC270v | ||
| ड्राइव कॉइल अलगाव आर्मचर के प्रतिरोध | >10MΩ | |
|
ड्राइव कॉइल आइसोलेशन शेकर के प्रतिरोध शरीर |
>10MΩ | |
| डिगाउस कॉइल के साथ भटकता प्रवाह घनत्व | 10 गाउस @ 110 मिमी टेबल से ऊपर | |
| LA20K पावर एम्पलीफायर (विवरण के लिए एम्पलीफायर मैनुअल देखें) | ||
| नामित उत्पादन क्षमता | 24 kVA | |
|
एम्पलीफायर आवृत्ति प्रतिक्रिया (साइनस मोड, प्रतिरोध भार) |
5 हर्ट्ज से 3000 हर्ट्ज तक पूर्ण शक्ति 4000 हर्ट्ज पर 3 डीबी और 6 डीबी/ऑक्टेव की ढलान |
|
| विकृति (नामित आउटपुट पर) | 5 हर्ट्ज से 3000 हर्ट्ज तक 1% से कम | |
| सिग्नल-शोर अनुपात | 65 डीबी से अधिक | |
| डीसी स्थिरता | पूर्ण आउटपुट वोल्टेज का 0.05% से कम लाइन वोल्टेज में 10% परिवर्तन के साथ। | |
| विद्युत आपूर्ति की आवश्यकता | 380V/50Hz 3 चरण | |
| इनपुट ड्राइव | 1पूर्ण आउटपुट के लिए.5 वीआरएम से 10 केओएम तक | |
| इनपुट पावर |
380VAC, 50 Hz, 3 चरण 42kVA शामिल नहीं शीतलन ब्लोअर मोटर के लिए 10kVA. |
|
| 160 हर्ट्ज साइन ट्रायल टेस्टिंग | 195Arms/45.1Vrms @100 g | |
