आईएसओ20653 उच्च-दबाव खुला-प्रकार स्प्रे IPX9K जलरोधक परीक्षण उपकरण

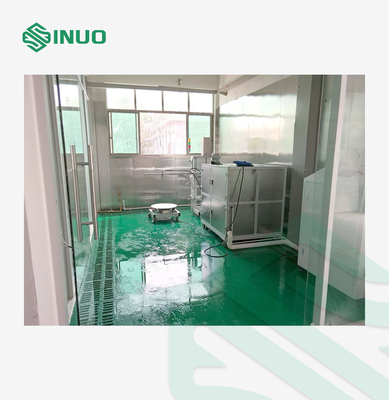

• साइट लेआउटः स्थापना के लिए निर्दिष्ट क्षेत्र का आकार 6 मीटर (डब्ल्यू) × 4.5 मीटर (डी) × 3 मीटर (एच) होना चाहिए। उपयोगकर्ताओं को विनिर्देशों के अनुसार कांच के आवरण और जल निकासी प्रणाली के निर्माण के लिए जिम्मेदार हैं।

• जलरोधक आवश्यकताएं:

  • कमरे में एक व्यापक जलरोधक प्रणाली होनी चाहिए।
  • फर्श को उच्च गुणवत्ता वाले, स्लिप प्रतिरोधी टाइलों से कवर किया जाना चाहिए, जो बोल्टों से सुरक्षित निर्धारण सुनिश्चित करते हैं और जलरोधी और सीपिएज विरोधी सुरक्षा प्रदान करते हैं।
  • दीवारों और छतों को भी पानी से अछूता होना चाहिए ताकि लीक न हो।

• जल निकासी घाट के विनिर्देश:

  • कमरे के चारों ओर 200 मिमी (डब्ल्यू) × 200 मिमी (डी) का जल निकासी पात्र स्थापित किया जाना चाहिए।
  • प्रभावी जल निकासी के लिए एक छोर पर नल को झुकाया जाना चाहिए और निकास की गहराई 200 मिमी रखी जानी चाहिए।
  • सतह को स्थायित्व के लिए सीमेंट बोर्ड या स्टेनलेस स्टील की प्लेटों से ढका जाना चाहिए।

• उपयोगिता कनेक्शनः

  • उपयोगकर्ताओं को कमरे के निर्माण के दौरान बिजली आपूर्ति, पानी के इनपुट और आउटपुट और गैस पाइपलाइनों के लिए आवश्यक इंटरफेस को पूर्व-स्थापित करना चाहिए ताकि उपकरण के साथ निर्बाध एकीकरण सुनिश्चित किया जा सके।

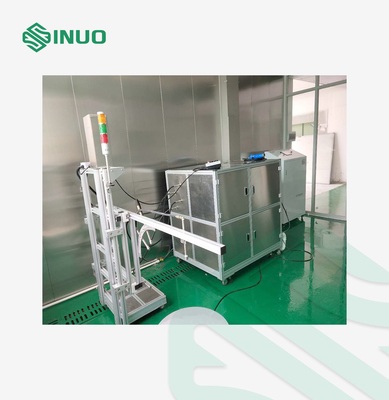

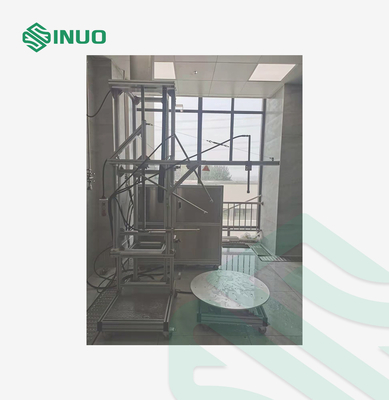

प्रणाली दो सटीक नलिकाओं से लैस है जो व्यापक कवरेज के लिए रणनीतिक रूप से स्थित हैंः

• शीर्ष नोजल (ऊर्ध्वाधर): नमूने की ऊपरी सतह पर सीधे छिड़काव करने के लिए शीर्ष पर लगाया जाता है।
• निचला नोजल (क्षैतिज): नमूने की आसपास की सतहों को लक्षित करने के लिए आधार पर स्थित है।

स्प्रिंग प्रक्षेपवक्र एक एस के आकार के पथ का अनुसरण करता है, जो समान और गहन कवरेज सुनिश्चित करता है। एक चार-तरफा सर्वो मोटर प्रणाली सटीक नियंत्रण को सक्षम करती है,व्यापक परीक्षण के लिए 5 पक्षीय पानी छिड़काव की सुविधा.

(1) परीक्षण नमूना की शीर्ष और पांच सतहों को बारी-बारी से पानी से छिड़का जाता है।

(2) जब परीक्षण (a) और परीक्षण (b) में खोल का परीक्षण किया जाता है, तो पानी का तापमान (80±5) °C पर रखा जाना चाहिए।

(3) छोटे आवरणों के लिए (अधिकतम आकार ≤ 250 मिमी): आवरण को परीक्षण उपकरण पर स्थापित किया जाना चाहिए। घूर्णन गतिः (5±1) r/min। छिड़काव कोणः 0°, 30°, 60°, 90°।प्रत्येक स्थिति के लिए परीक्षण समय 30 सेकंड है.

(4) बड़े आवरणों के लिए (अधिकतम आकार ≥ 250 मिमी): आवरण को नियोजित उपयोग के अनुसार स्थापित किया जाना चाहिए। आवरण की पूरी बाहरी सतह को छिड़का जाएगा। छिड़काव दिशाःसभी दिशाओं से छिड़काव के लिए संलग्नक की पूरी सतह को कवर करने के लिए. छिड़काव कोण छिड़काव सतह के लिए यथासंभव लंबवत होना चाहिए. परीक्षण परिस्थितियों में नोजल और परीक्षण नमूना के बीच की दूरी (175 ± 25) मिमी, कम से कम 3 मिनट है.
