| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1013ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

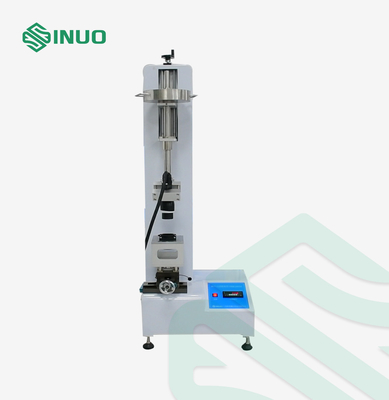

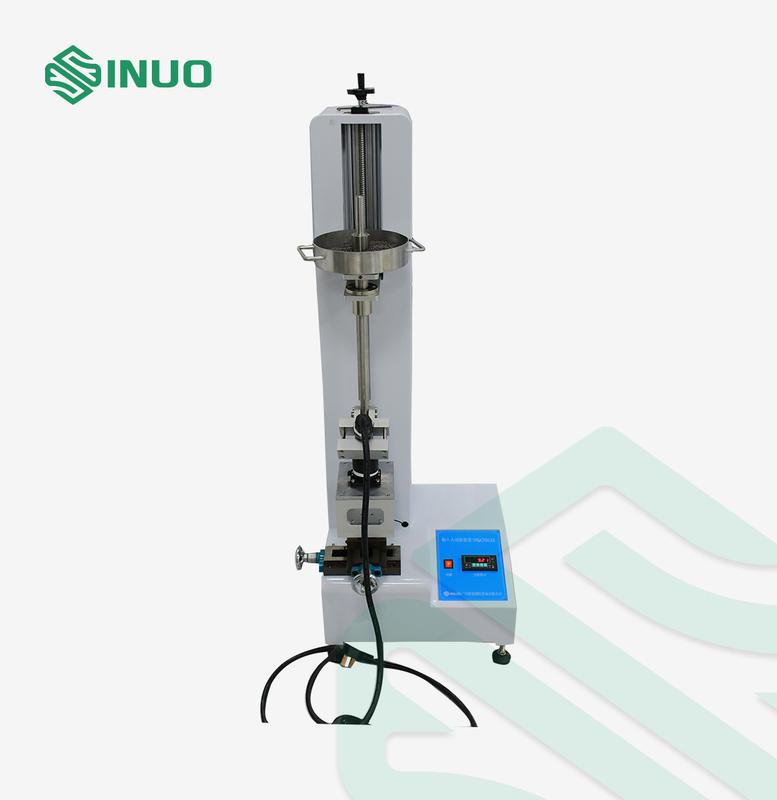

ईवी चार्जिंग गन कनेक्टर निकासी बल परीक्षण उपकरण IEC 62196-1
उपकरण का अवलोकन
चार्जिंग बंदूक को सॉकेट में डालने का बलः चार्जिंग बंदूक को ऊर्ध्वाधर नीचे की ओर रखें, चार्जिंग बंदूक पर मानक द्वारा आवश्यक मुख्य भार रखें और फिर 0 का उपयोग करें।मुख्य वजन को प्रभावित करने के लिए 5 सेमी की ऊंचाई से 8 किलोग्राम वजन के लिए स्वतंत्र रूप से गिरने के लिएचार्जिंग बंदूक को संपर्क के लिए आवश्यक स्थिति में सॉकेट में डाला जाना चाहिए।
इस खींचने के बल परीक्षण उपकरण के लिए आईईसी 62196-1:2022 खंड 16 की आवश्यकता है।16.
परीक्षण सिद्धांतः चार्जिंग इंटरफेस की संरचना चार्जिंग बंदूक को आसानी से डालना चाहिए।इस उपकरण का उपयोग यह जांचने के लिए किया जाता है कि चार्जिंग बंदूक को उपकरण की सोकेट में डालने के लिए अधिकतम बल मानक द्वारा निर्दिष्ट सीमा के भीतर है या नहीं.
तकनीकी मापदंड
| मॉडल | SNQC1013A |
| परीक्षण स्टेशन | एकल स्टेशन |
| प्रारंभिक स्थिति डालें | सटीक स्लाइड और लंबे रैखिक गाइड असर की स्थिति। |

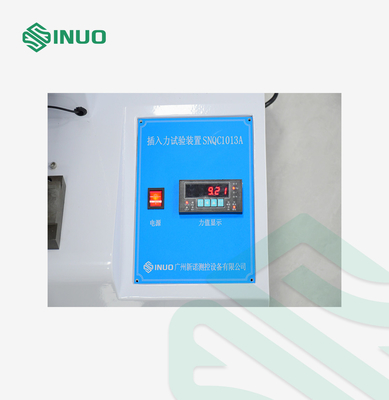

| बल मूल्य की निगरानी | पल्स प्रेशर सेंसर + उपकरण डिस्प्ले |
| नियंत्रण विधि | मैनुअल, वास्तविक समय में उपकरण प्रदर्शन बल डेटा |
| वजन विन्यास |

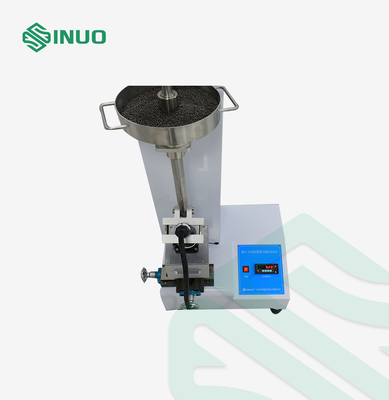

एसी चार्जिंग बंदूक का मुख्य भारः 9.2 किलोग्राम डीसी चार्जिंग बंदूक का मुख्य भारः 13.2 किलोग्राम अतिरिक्त वजनः 0.8 किलोग्राम नोटः मुख्य भार का वजन क्लैंप, गाइड रॉड, स्टील बॉल बेसिन और चार्जिंग गन नमूने का वजन शामिल है। नमूना को छोड़कर मुख्य भार का वजन लगभग 4 किलोग्राम है।इसके अतिरिक्त, 10 किलोग्राम की स्टील की गेंदों को वजन को ठीक से समायोजित करने के लिए कॉन्फ़िगर किया गया है ताकि पूरे मुख्य वजन का वजन एसी या डीसी बंदूकों की सम्मिलन बल आवश्यकताओं को पूरा करे।
|
| अतिरिक्त वजन गिरने की ऊंचाई | 5 सेमी |
| अतिरिक्त वजन घटाने की विधि | मैनुअल |
| उठाने की विधि | मैनुअल |
| चार्जिंग बंदूक का फिटिंग | क्लैंपिंग हैंडल, समायोज्य दिशा, ताकि बंदूक का सिर लंबवत रूप से नीचे की ओर हो। |
