| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

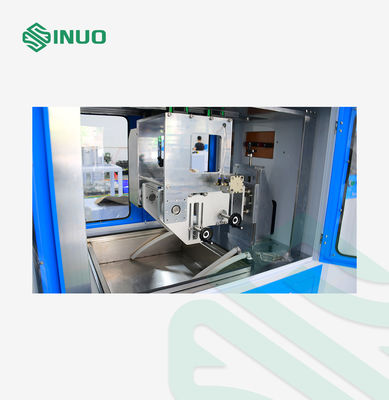

इलेक्ट्रिक वाहन प्लग मैकेनिकल लॉक धीरज परीक्षण उपकरण IEC62196-1
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण IEC 62196-3: 2020 खंड 22 और 23, IEC 62196-1: 2020 खंड 22 और खंड 23, IEC 60309-1: 2012 खंड 20 और खंड 21 आदि की आवश्यकताओं को पूरा करता है।
उपकरण का अवलोकन
सर्वो मोटर ड्राइव तंत्र का उपयोग नमूना पर रैखिक प्लग-एंड-प्लग दोहराए जाने वाले कार्यों को करने के लिए किया जाता है, और एक बाहरी भार को ऑन-ऑफ परीक्षण के लिए जोड़ा जा सकता है। पावर ऑन और ऑफ समय, परीक्षण गति,स्ट्रोक, और कोण सभी टच स्क्रीन के माध्यम से पूर्व निर्धारित किया जा सकता है।
इसका प्रयोग यह परीक्षण करने के लिए किया जाता है कि विद्युत वाहन चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और युग्मक जैसे विद्युत सहायक उपकरण यांत्रिक तनाव, विद्युत तनाव,और थर्मल तनाव जो अत्यधिक पहनने या अन्य हानिकारक प्रभाव के बिना सामान्य उपयोग के दौरान होता है, उनकी विश्वसनीयता का सत्यापन करने के उद्देश्य से।
नमूने और प्रतिबंध: विद्युत वाहनों के चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और युग्मक
तकनीकी मापदंड
| कार्य | इसमें चार्जिंग इंटरफेस के सामान्य संचालन का अनुकरण करने का कार्य है, जो चार्जिंग इंटरफेस के प्लग-इन और पुल-आउट ऑपरेशन को महसूस कर सकता है,यह भी परीक्षण गति की प्रोग्राम सेटिंग है, परीक्षण समय और परीक्षण समय |
| ड्राइव मोड | सर्वो मोटर प्लगिंग और अनप्लगिंग आंदोलनों और घूर्णन और तरल गीला आंदोलनों को चलाता है,और सहायक सिलेंडर स्विच इंटरलॉकिंग तंत्र के खोलने और बंद करने का एहसास. |
| नमूना फिटिंग और क्लैंपिंग विधि |
यांत्रिक क्लैंपिंग, एक्स/वाई/जेड त्रि-आयामी समायोज्य क्लैंप, समायोज्य क्लैंपिंग बिंदु स्थिति, सार्वभौमिक क्लैंप राष्ट्रीय मानक, अमेरिकी मानक के लिए उपयुक्त,यूरोपीय मानक एसी/डीसी चार्जिंग इंटरफेस  |
| स्वचालित फ्लिप | चार्जिंग गन क्लैंप पर एक स्वचालित फ्लिपिंग तंत्र से लैस, जिसे 90o फ्लिप किया जा सकता है और फ्लिप होल्डिंग समय को (0 ~ 600) s के दायरे के भीतर मनमाने ढंग से सेट किया जा सकता है,जो IEC 62196-1 के लिए समाधान डुबकी के परीक्षण को प्राप्त कर सकते हैं:2022 खंड 23.3.2. |
| परीक्षणों की संख्या | 0~999999 बार, पूर्व निर्धारित किया जा सकता है, स्वचालित रूप से बंद हो जाता है जब गिनती सेट मूल्य तक पहुँचता है |
| तोड़ने की क्षमता का प्रवाह समय | 1-999.9s, पूर्व निर्धारित किया जा सकता है (मानक का कहना है कि विद्युत संपर्क 4 से अधिक नहीं और 2 से कम नहीं रखा जाना चाहिए) |
| प्लग और निकासी दर | 0-10 बार/मिनट, पूर्व निर्धारित किया जा सकता है (3.75 चक्र/मिनट, 7.5 स्ट्रोक/मिनट) |
| परीक्षण स्ट्रोक | 0-150 मिमी, पूर्व निर्धारित किया जा सकता है (परीक्षण प्लग और परीक्षण सॉकेट के बीच की दूरी ≥50 मिमी है) |
| परीक्षण गति | 0-1100mm/s सीधे टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है |
| बल मूल्य प्रदर्शन | 50 किलोग्राम रेंज बल सेंसर से लैस, जो वास्तविक समय में बल मूल्य की निगरानी कर सकता है, बल-समय वक्र बना सकता है, अधिकतम सम्मिलन बल और निष्कर्षण बल प्रदर्शित कर सकता है,और वर्तमान बल मूल्य प्रदर्शित, बल मूल्य सीमा (0 ~ 500) एन |
| तालाबंदी यंत्र | इसका कार्य सामान्य परिचालन स्थितियों का अनुकरण करने के लिए यांत्रिक तालाबंदी यंत्र को स्वचालित रूप से दबाना है। |
| समाधान टैंक | एक समाधान टैंक से लैस, जो IEC 62196-1:2022 खंड 23 को समायोजित कर सकता है।3.2 नमक और धूल के पानी का अनुकरण समाधान, कृपया ध्यान दें कि समाधान को उपयोगकर्ता द्वारा तैयार किया जाना चाहिए |
| समाधान डुबकी की आवश्यकताएं | डुबकी की संख्या, डुबकी समय, सुखाने का समय, प्लग-इन और निकालने के समय, और चक्र समय सेट किया जा सकता है |
| भार | बाहरी, SN2217-480V250A के साथ काम कर सकते हैं |
| पता लगाने का कार्य | जब भार जुड़ा होता है, तो यह सर्किट ब्रेक अलार्म का एहसास कर सकता है और वर्तमान समय रिकॉर्ड कर सकता है। |
| सुरक्षा संरक्षण | ग्राउंड प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन, ओवरलोड प्रोटेक्शन |
