| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन448-ई1 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

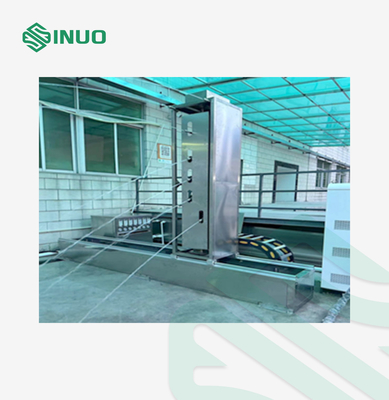

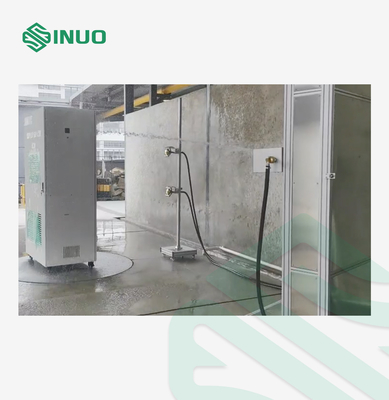

ISO20653 आउटडोर ESS सिस्टम IPX5 वाटरप्रूफ स्प्रे टेस्ट सिस्टम
मानकों और खंडों का अनुपालन
आईईसी 60529 के अनुरूपः2013, ISO20653:2006, आईईसी 60068-2-18:2000आदि।
उपकरण का अवलोकन
यह उत्पाद विद्युत उत्पादों का परीक्षण करने के लिए डिज़ाइन किया गया है ताकि यह आकलन किया जा सके कि क्या आवरण और सील बारिश के वातावरण में उपकरण और घटकों के प्रदर्शन को बनाए रख सकते हैं।उत्पाद एक वैज्ञानिक डिजाइन को अपनाता है, जिससे यह विभिन्न पर्यावरणीय स्थितियों जैसे कि टपकने, वर्षा, छिड़काव और पानी के छिड़काव का यथार्थवादी अनुकरण कर सकता है।एक उन्नत नियंत्रण प्रणाली और परिवर्तनीय आवृत्ति प्रौद्योगिकी के आवेदन के साथ, वर्षा नमूना रैक के घूर्णन कोण, स्प्रे हाथ के स्विंग कोण, और स्प्रे मात्रा आवृत्ति सभी स्वचालित रूप से समायोजित किया जा सकता है।
तकनीकी मापदंड
| IPX5 पैरामीटर | |
| छिड़काव नलिकाओं की संख्या | छह IPX5 नोजल. |
| छिड़काव छेद का आंतरिक व्यास |
φ6.3 मिमी ((IPX5)
|
| IPX5 स्प्रे नोजल | |
| जल छिड़काव प्रवाह | 12.5±0.625 ((L/min) ((IPX5) |
| छिड़काव दूरी | नमूना नोजल से 2.5 से 3 मीटर की दूरी पर है, और दूरी परीक्षक द्वारा नियंत्रित की जाती है। |
| पाइप व्यास | 1/2 इंच के नरम दबाव पाइप का एक टुकड़ा और 1 इंच के नरम दबाव पाइप का एक टुकड़ा। |
| नोजल कनेक्शन नली | स्टेनलेस स्टील के तार के साथ आयातित पारदर्शी नली |
| IPX5 नोजल ब्रैकेट | नोजल ऊंचाई और कोण मैन्युअल रूप से समायोजित किया जा सकता है |
| जल छिड़काव परीक्षण का समय | कम से कम 3 मिनट या अधिक (समायोज्य) |
| पानी के छिड़काव का दबाव | 30~100kpa (आवश्यक प्रवाह दर के अनुसार समायोजित) |
| स्वचालित छिड़काव प्रणाली |

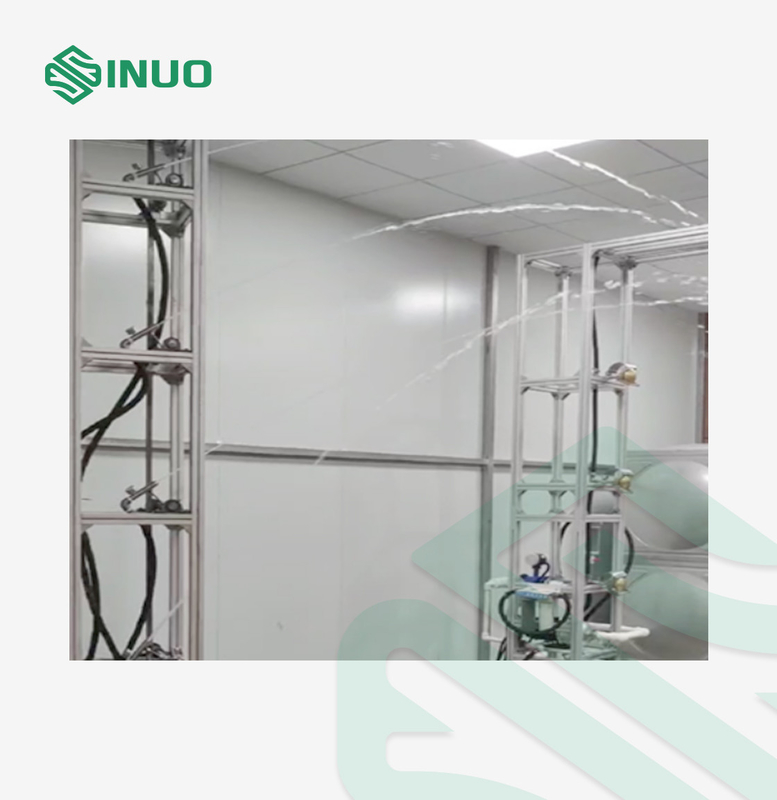

1. स्प्रे रैक को तैयार एल्यूमीनियम प्रोफाइल से बनाया गया है, जिसमें IPX5 ऊपर और नीचे स्विंगिंग नोजल का एक सेट है, जो स्वतंत्र रूप से नियंत्रित होते हैं।
2चलती IPX5 स्प्रे नोजल प्रणाली में कुल 6 पीसी स्प्रे नोजल शामिल हैं। ऊर्जा भंडारण कैबिनेट के शीर्ष को परीक्षण करने के लिए IPX5 स्प्रे नोजल में से एक को शीर्ष पर रखा गया है।IPX5 स्प्रे नोजल के शेष 5 पीसी प्रणाली के बीच में स्थित हैं, प्रत्येक ऊर्ध्वाधर (ऊपर और नीचे) स्विचिंग के लिए सक्षम है, जिसमें स्विचिंग का कोण ±15° है।
3कुल मिलाकर 6 पीसी नोजल हैं, जिनमें से प्रत्येक एक यांत्रिक प्रवाह मीटर से सुसज्जित है, प्रत्येक नोजल के लिए प्रवाह को नियंत्रित करने वाले व्यक्तिगत प्रवाह मीटर के साथ।

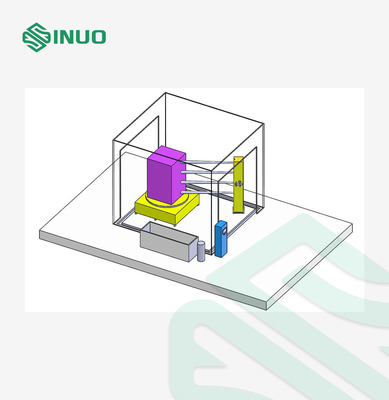

(चित्र केवल संदर्भ के लिए है)
|
| टर्नटेबल प्रणाली | |
| टर्नटेबल का व्यास | 4000 मिमी |
| टर्नटेबल भार | 1T |
| टर्नटेबल की गति | 1 ̊5 आर/मिनट (समायोज्य) |
| पानी के टैंक के मापदंड | |
| पानी के टैंक का आकार | 1000 × 3000 × 1000 मिमी |
| पानी के टैंक की सामग्री | SUS304 स्टेनलेस |
| जल स्तर | पारदर्शी नली, पानी के स्तर का निरीक्षण करने के लिए स्टेनलेस स्टील के शासक के साथ, शासक की ऊंचाई 1.5 मीटर, शासक सटीकताः 1 मिमी |
| पानी के टैंक के स्तर को नियंत्रित करना | स्टेनलेस स्टील फ्लोट, ओवरफ्लो छेद |
| गतिशीलता | आसान आवागमन के लिए चार पीसी घुमावदार रोलर्स, ब्रेक के साथ। |
| पानी के टैंक का कवर | 1 पीसी |
