| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1005ए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

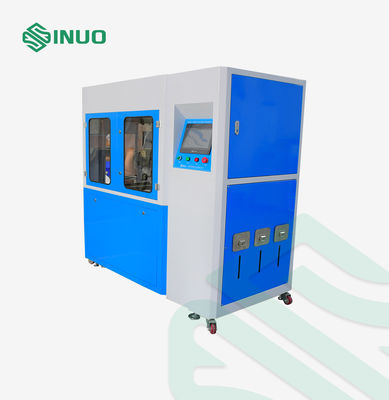

विद्युत सहायक उपकरण के लिए ईवी प्लग मैकेनिकल लॉक धीरज परीक्षण मशीन
मानकों और खंडों का अनुपालन
यह परीक्षण उपकरण IEC 62196-3: 2020 खंड 22 और 23, IEC 62196-1: 2020 खंड 22 और खंड 23, IEC 60309-1: 2012 खंड 20 और खंड 21 आदि की आवश्यकताओं को पूरा करता है।
उपकरण का अवलोकन
इसका प्रयोग यह सत्यापित करने के लिए किया जाता है कि विद्युत वाहनों के चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट-आउटलेट और युग्मक जैसे विद्युत सहायक उपकरण यांत्रिक,विद्युत और तापीय तनाव जो अत्यधिक पहनने या अन्य हानिकारक प्रभावों के बिना सामान्य संचालन के दौरान हुआ.
सर्वो मोटर परीक्षण नमूनों को सम्मिलन और निकासी क्रियाओं को दोहराने के लिए तंत्र को चलाता है। तोड़ने की क्षमता परीक्षण के लिए एक बाहरी भार का उपयोग किया जा सकता है। शक्ति चालू / बंद समय, परीक्षण गति,स्ट्रोक, और कोण सभी टच स्क्रीन पर पूर्व निर्धारित किया जा सकता है।
तकनीकी मापदंड
| नमूने और प्रतिबंध | इलेक्ट्रिक वाहनों के चार्जिंग इंटरफेस, औद्योगिक प्लग, सॉकेट और युग्मन |
| परीक्षण उपयोग | इसका प्रयोग यह जांचने के लिए किया जाता है कि विद्युत वाहनों के चार्जिंग इंटरफेस, औद्योगिक प्लग और सॉकेट और युग्मक यांत्रिक तनाव का सामना कर सकते हैं या नहीं,विद्युत तनाव और थर्मल तनाव जो अत्यधिक पहनने या अन्य हानिकारक प्रभावों के बिना सामान्य उपयोग के दौरान होता है, उनकी विश्वसनीयता का सत्यापन करने के उद्देश्य से। |
| परीक्षण सिद्धांत | सर्वो मोटर ड्राइव तंत्र का उपयोग नमूना पर रैखिक प्लग-एंड-प्लग दोहराए जाने वाले कार्यों को करने के लिए किया जाता है, और एक बाहरी भार को ऑन-ऑफ परीक्षण के लिए जोड़ा जा सकता है। पावर ऑन और ऑफ समय, परीक्षण गति,स्ट्रोक, और कोण सभी टच स्क्रीन के माध्यम से पूर्व निर्धारित किया जा सकता है। |
| संरचना और विशेषताएं | यह एक एकीकृत फ्रेम, एक सर्वो मोटर, सटीक गेंद पेंच और सिंक्रोनस बेल्ट ट्रांसमिशन, रंग टच स्क्रीन ऑपरेशन और शक्तिशाली डिजिटल डिस्प्ले फ़ंक्शन द्वारा संचालित,पीएलसी बुद्धिमान नियंत्रण प्रणाली; इसमें तीन अक्षीय समायोज्य क्लैंप का भी उपयोग किया जाता है, जो चार्जिंग गन इंटरफेस लाइफस्पेन टेस्ट के लिए उपयुक्त है। |
| उपयोग का माहौल |
बिजली की आपूर्तिः AC220V±10%/50-60Hz, 2Kw, कार्य तापमान 0-40°C, आर्द्रता 30%-90%; कुल आयामः लगभग W1000*D750*H1200mm; वजनः लगभग 150 किलो |
| परीक्षण सामग्री |
(क) टूटना और क्षमता; b) सामान्य संचालन |
| परीक्षण नमूना सीमा | एसी और डीसी चार्जिंग बंदूक |
| परीक्षण स्टेशन | एकल स्टेशन |
| विद्युत नियंत्रण विधि | मित्सुबिशी पीएलसी बुद्धिमान एकीकृत नियंत्रण, 7-इंच रंग मानव-मशीन स्पर्श इंटरफ़ेस संचालन |
| ऑपरेशन मोड | मैनुअल या प्रोग्राम नियंत्रित संचालन |
| कार्य | इसमें चार्जिंग इंटरफेस के सामान्य संचालन का अनुकरण करने का कार्य है, जो चार्जिंग इंटरफेस के प्लग-इन और पुल-आउट ऑपरेशन को महसूस कर सकता है,यह भी परीक्षण गति की प्रोग्राम सेटिंग है, परीक्षण समय और परीक्षण समय |
| ड्राइव मोड | सर्वो मोटर प्लगिंग और अनप्लगिंग आंदोलनों और घूर्णन और तरल गीला आंदोलनों को चलाता है,और सहायक सिलेंडर स्विच इंटरलॉकिंग तंत्र के खोलने और बंद करने का एहसास. |
| नमूना फिटिंग और क्लैंपिंग विधि |
यांत्रिक क्लैंपिंग, एक्स/वाई/जेड त्रि-आयामी समायोज्य क्लैंप, समायोज्य क्लैंपिंग बिंदु स्थिति, सार्वभौमिक क्लैंप राष्ट्रीय मानक, अमेरिकी मानक के लिए उपयुक्त,यूरोपीय मानक एसी/डीसी चार्जिंग इंटरफेस
|
| स्वचालित फ्लिप | चार्जिंग गन क्लैंप पर एक स्वचालित फ्लिपिंग तंत्र से लैस, जिसे 90o फ्लिप किया जा सकता है और फ्लिप होल्डिंग समय को (0 ~ 600) s के दायरे के भीतर मनमाने ढंग से सेट किया जा सकता है,जो IEC 62196-1 के लिए समाधान डुबकी के परीक्षण को प्राप्त कर सकते हैं:2022 खंड 23.3.2. |
| परीक्षणों की संख्या | 0~999999 बार, पूर्व निर्धारित किया जा सकता है, स्वचालित रूप से बंद हो जाता है जब गिनती सेट मूल्य तक पहुँचता है |
