| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1007बी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

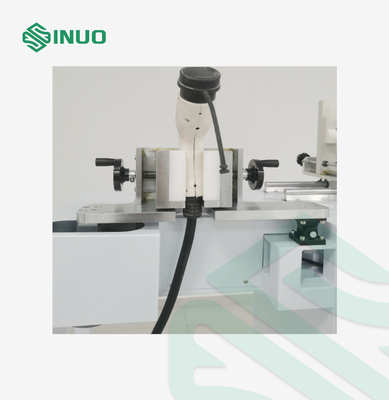

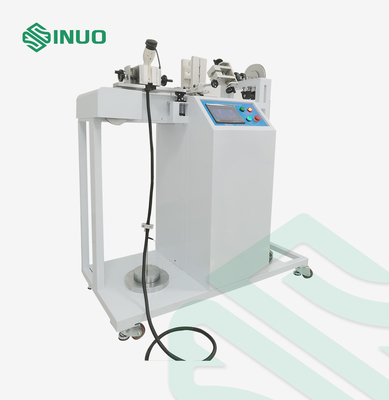

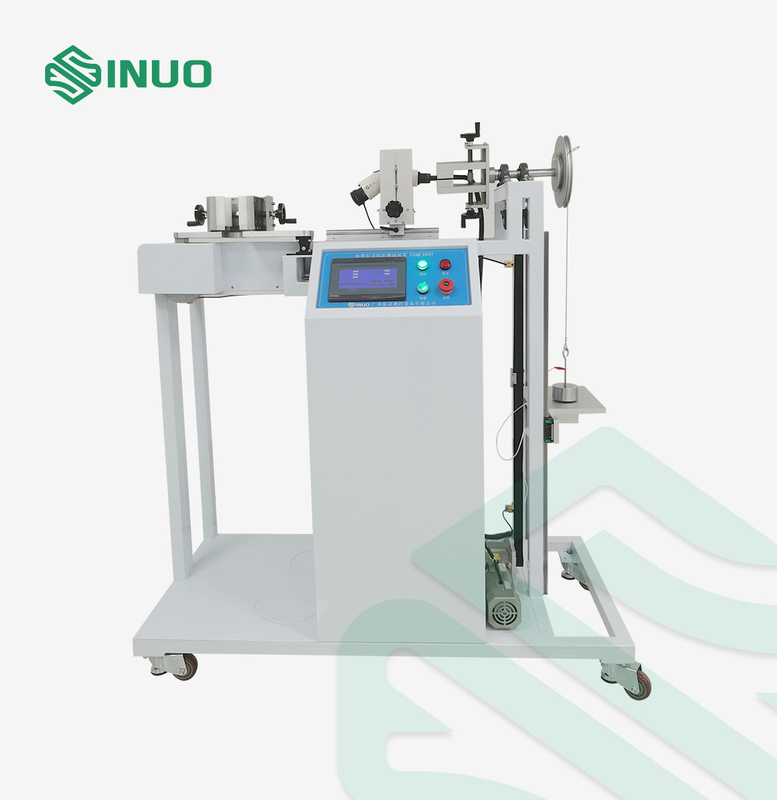

आईईसी 61851 केबल एंकरिंग खींच बल और टॉर्क परीक्षण उपकरण
मानकों और खंडों का अनुपालन
यह आईईसी 61851-1:2017 खंड 11 के अनुसार डिजाइन और निर्मित किया गया है।6.
उपकरण का अवलोकन
नमूने और प्रतिबंधः विद्युत वाहन चार्जिंग स्टेशन
परीक्षण उद्देश्यः विद्युत वाहन चार्जिंग स्टेशन कनेक्शन केबल के सामानों की विशिष्ट तनाव और टोक़ का सामना करने की क्षमता का परीक्षण करने के लिए प्रयोग किया जाता है।
परीक्षण सिद्धांत: एक मोटर का उपयोग करके एक उत्तेजक पहिया तंत्र या एक पेंच तंत्र को चलाने के लिए खींचने के बल को प्राप्त किया जाता है।मोटर की गति यह सुनिश्चित करने के लिए समायोज्य है कि खींचने बल हर बार सही ढंग से लागू किया जाता है. मोर्टार को मोटर, ट्रे, वजन और टाइम रिले का उपयोग करके प्राप्त किया जाता है।
संरचना और विशेषताएं:वजन का उपयोग तनाव लागू करने के लिए किया जाता है, और वजन और टोक़ हाथ टोक़ का एहसास करते हैं। पीएलसी का उपयोग तनावों की संख्या और टोक़ परीक्षण समय को नियंत्रित करने के लिए किया जाता है।जब परीक्षणों की संख्या या परीक्षण समय तक पहुँच जाता हैपरीक्षण के बाद, चार्जिंग गन कनेक्टर केबल का अधिकतम अनुमेय विस्थापन मानक आवश्यकता मूल्य से अधिक नहीं होना चाहिए।
उपयोग का माहौल:
बिजली की आपूर्तिः AC220V±10%/50-60Hz, 1KW; कार्य तापमान 0-40°C, आर्द्रता 30%-90%;
आयामः लगभग W1600*D600*H1450mm; वजनः लगभग 180kg
तकनीकी मापदंड
| परीक्षण सामग्री | ईवी चार्जिंग स्टेशन के पावर प्लग और/या वाहन प्लग केबल का तनाव परीक्षण और टोक़ परीक्षण |
| उपकरण संरचना की योजनाबद्ध आरेख |
संदर्भ योजना
|
| नियंत्रण संचालन मोड | पीएलसी स्वचालित नियंत्रण, टच स्क्रीन संचालन |
| ड्राइव मोड | विद्युत |
| खींचें लागू | 160N, 200N, 240N, 250N, 500N विनिर्देशों को पूरा करें, भारों के अतिव्यापीकरण द्वारा प्राप्त |
| टॉर्क लागू करें | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m विनिर्देशों को पूरा करें,जो भारों के ओवरपॉजिशन द्वारा प्राप्त किए जाते हैं |

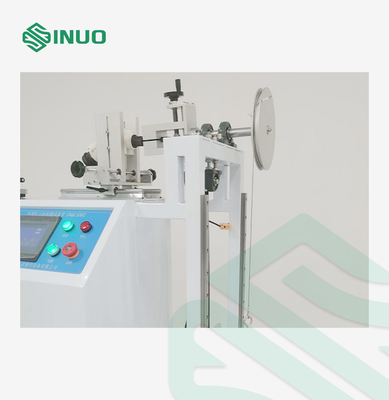

| मोर्टार पहिया | R100mm(Ф200mm) ±0.5mm |
| तन्यता आवृत्ति | 1 बार/सेकंड, विद्युत संकेत द्वारा वास्तविक खींच समय का पता लगाया जाता है |
| खींचने के चक्र | 1-999999 चक्र, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100±1 चक्र है |
| टोक़ लगाने का समय | 0-99H59M59S, पूर्व निर्धारित किया जा सकता है |
| बिजली की विफलता संरक्षण | बिजली बंद डेटा भंडारण स्मृति समारोह के साथ |
| फिक्स्चर | यूनिवर्सल क्लैंप, एक सेट |
| वजन मिलान चयन तालिका | |
