| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1007 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

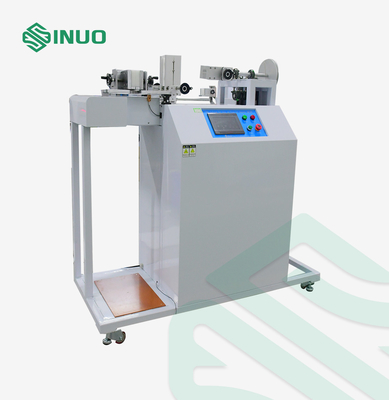

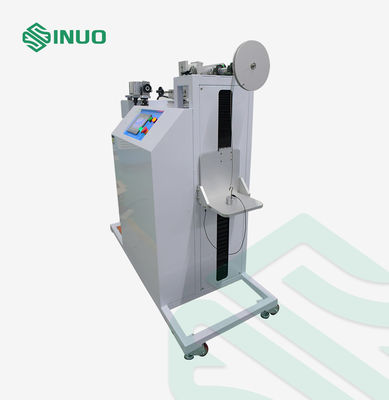

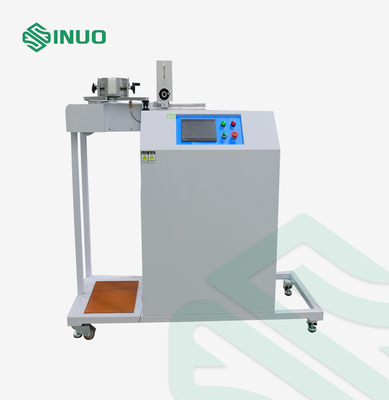

UL2594 वाहन प्लग और सॉकेट के लिए केबल तनाव और टॉर्क परीक्षण उपकरण
मानकों और खंडों का अनुपालन
UL2594 खंड 55 के अनुरूप है।4, IEC62196-1:2014 खंड 25.3 और चित्र 17 और तालिका 11, IEC60309-1:2012 खंड 23.3आदि।
उत्पाद का अवलोकन
इसका प्रयोग वाहन प्लग और सॉकेट, और कनेक्शन केबल के सामानों को चार्ज करने की क्षमता का परीक्षण करने के लिए किया जाता है ताकि निर्दिष्ट खींचने वाले बल और टोक़ का सामना किया जा सके।
खींचने की शक्ति को एक्सेन्ट्रिक तंत्र को चलाने के लिए एक एकल-चरण गति-नियमन मोटर का उपयोग करके प्राप्त किया जाता है। मोटर की गति को यह सुनिश्चित करने के लिए समायोजित किया जाता है कि प्रत्येक खींचने की शक्ति का समय सटीक हो;मोर्टार एक मोटर का उपयोग करके महसूस किया जाता है, एक ट्रे, और एक वजन। तनाव लागू करने के लिए वजन का उपयोग किया जाता है, और वजन और टोक़ हथियार टॉर्क प्राप्त करते हैं। लागू तनाव की संख्या और टोक़ परीक्षण समय को नियंत्रित करने के लिए पीएलसी का उपयोग करें।उपकरण स्वचालित रूप से बंद हो जाएगा जब परीक्षणों की संख्या या परीक्षण समय तक पहुंच जाता हैपरीक्षण के बाद, चार्जिंग गन कनेक्टर के लचीले केबल का अधिकतम अनुमत विस्थापन मानक आवश्यकताओं से अधिक नहीं होना चाहिए।
तकनीकी मापदंड
| ऑपरेशन मोड | टच स्क्रीन संचालन |
| ड्राइव मोड | मोटर |
| तनाव योजनाबद्ध आरेख |
|
| खिंचाव भार |
भार ((50N, 60N, 110N) प्रत्येक के लिए 1 पीसी, 2 पीसी 40N भार, 3 पीसी 100N भार, और 160N, 200N, 240N, 250N, 500N, 600N परीक्षण कर सकते हैं
|
| टॉर्क वजन |
0.1 एन.एम., 0.15 एन.एम., 0.20 एन.एम., 0.25 एन.एम., 0.3 एन.एम., 0.35 एन.एम., 0.4 एन.एम., 0.425 एन.एम., 0.6 एन.एम., 0.7 एन.एम., 1.2 एन.एम., 1.5 एन.एम., 2.3 एन.एम., 11.0 एन.एम. इसके अतिरिक्त UL2594 तालिका 25 के अनुरूप हैः0.41 एन.एम., 0.54 एन.एम., 0.68 एन.एम., 1.4 एन.एम., 2.7 एन.एम., 5.4 एन.एम., 10.8 एन.एम., 16.3 एन.एम., 22 एन.एम. |
| टॉर्क बांह | 100mm ((Ф200mm) |
| तनाव आवृत्ति | 1 बार/सेकंड |
| तनाव की संख्या | 1-9999 बार, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100 बार है |
| टोक़ लगाने का समय | 0-99H59M59S पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 1 मिनट है |
| टोक़ समय मोड | मोटर उठाने का भार |
| फिक्स्चर | यूनिवर्सल क्लैंप का 1 सेट |
